Bild 4-2
Bei dem "High-availability Seamless Redundancy Protocol" (HSR) muss jeder Teilnehmer seine zu
sendenden Ethernet-Frames in beide Richtungen des Rings einspeisen. Das HSR-Zielgerät muss
ebenso über zwei Ports mit dem Ring verbunden sein. Es empfängt nun dieselben Frame aus
beiden Richtungen, also zweimal. Der erste Frame wird an die Applikation weitergegeben. Der
zweite empfangene Frame wird erkannt und verworfen. Dadurch wird N-1 Redundanz ohne
Umkonfiguration erreicht (= stoßfreie Umschaltung).
Es gibt bereits Endgeräte, die mit zwei Ethernet-Schnittstellen versehen sind und das "High-
availability Seamless Redundancy Protocol" beherrschen (Double Attached Nodes HSR = DANH).
Auf der anderen Seite gibt es viele Endgeräte, angefangen bei S7-Steuerungen bis hin zu Leit‐
rechnern, die über TCP-IP kommunizieren, aber HSR nicht unterstützen und zum Teil auch nur
eine Ethernet-Schnittstelle haben. Bei allen diesen Geräten kann ein SCALANCE X‑200RNA
vorgeschaltet werden.
SCALANCE X-200RNA
Betriebsanleitung, 04/2022, C79000-G8900-C342-07

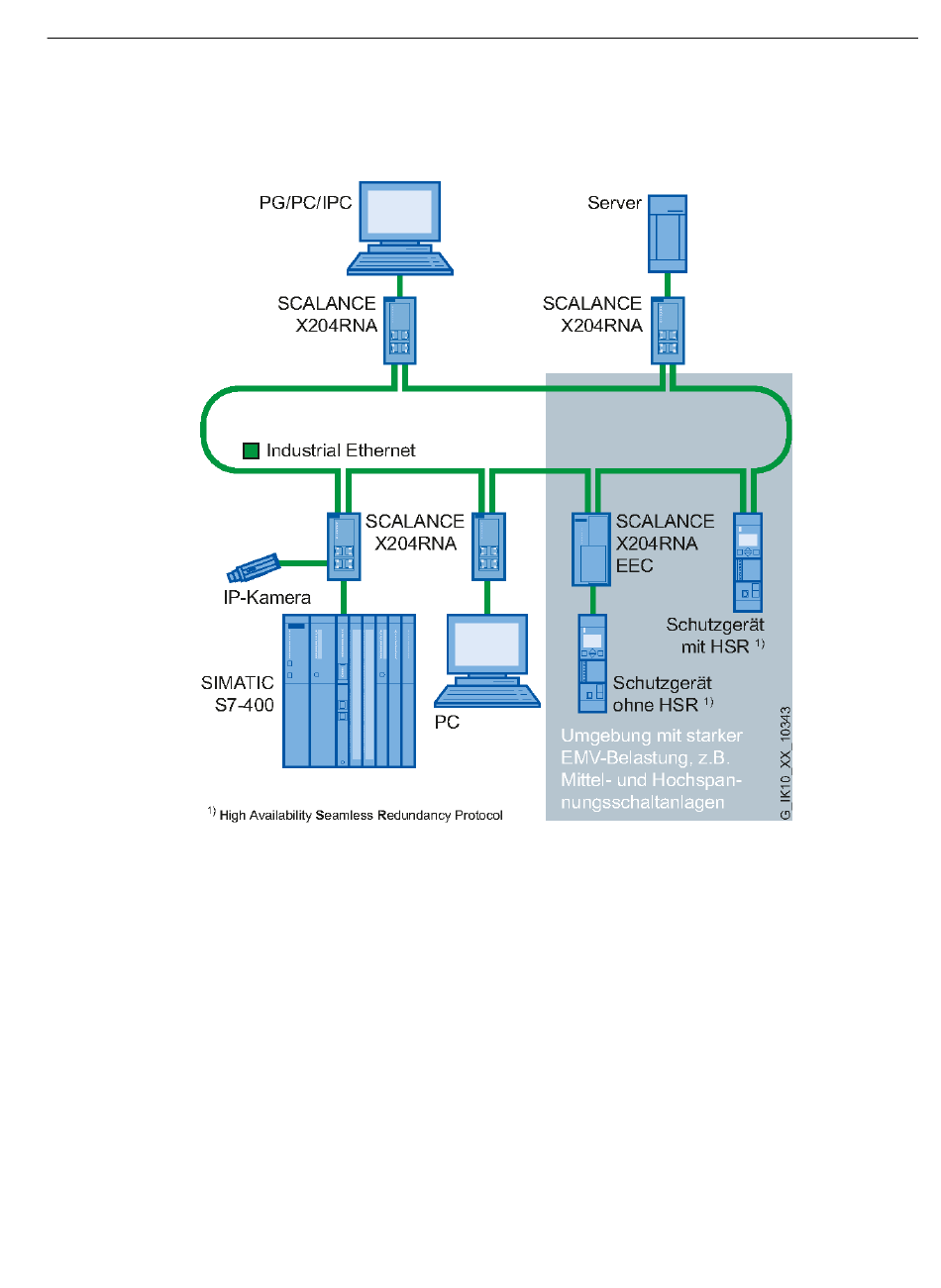

Prinzipbild eines einfachen HSR-Rings
Netztopologien und Redundanz
4.2 HSR
