Betriebsanleitung ESP32 Cam
Es gibt 2x8-Bit-DAC-Kanäle (Digital-Analog-Wandler) auf dem ESP32 um digitale
Signale in analoge Spannungssignalausgänge umzuwandeln. Dies sind die DAC-Kanäle:
DAC1(GPIO25), DAC2(GPIO26).
Es gibt RTC(Real time clock) GPIO-Unterstützung auf der ESP32. Die GPIOs
die zum RTC-Subsystem mit geringer Leistung geleitet wird, kann verwendet werden,
wenn das ESP32 in
Deep Sleep. Diese RTC GPIOs können verwendet werden, um das ESP32 aus dem Deep
Sleep zu wecken.
Deep Sleep, wenn der Ultra Low Power (ULP) Co-Prozessor läuft. Die
Folgende GPIOs können als externe Wake-up-Quelle verwendet werden:
RTC_GPIO0(GPIO36), RTC_GPIO3(GPIO39), RTC_GPIO4(GPIO34),
RTC_GPIO5(GPIO35), RTC_GPIO6(GPIO25), RTC_GPIO7(GPIO26),
RTC_GPIO8(GPIO33), RTC_GPIO9(GPIO32), RTC_GPIO10(GPIO4),
RTC_GPIO11(GPIO0), RTC_GPIO12(GPIO2), RTC_GPIO13(GPIO15),
RTC_GPIO14(GPIO13), RTC_GPIO15(GPIO12), RTC_GPIO16(GPIO14),
RTC_GPIO17(GPIO27).
Der ESP32 LED-PWM-Regler (Pulsweitenmodulation) verfügt über 16 unabhängige
Kanäle, die zur Erzeugung von PWM-Signalen konfiguriert werden können mit
unterschiedliche Eigenschaften. Alle Pins, die als Ausgänge fungieren können, können
als PWM verwendet werden. Pins (die GPIOs 34 bis 39 können keine PWM erzeugen).
So setzen Sie ein PWM-Signal,
Parameter im Code definiert werden müssen: Frequenz des Signals, Tastverhältnis,
PWM-Kanal, GPIO, wo das Signal ausgegeben werden soll.
Der ESP32 hat zwei I2C-Kanäle und jeder Pin kann als SDA oder SCL eingestellt werden.
Bei Verwendung des ESP32 mit der Arduino-IDE sind die Standard-I2C-Pins
GPIO21(SDA), GPIO22(SCL).

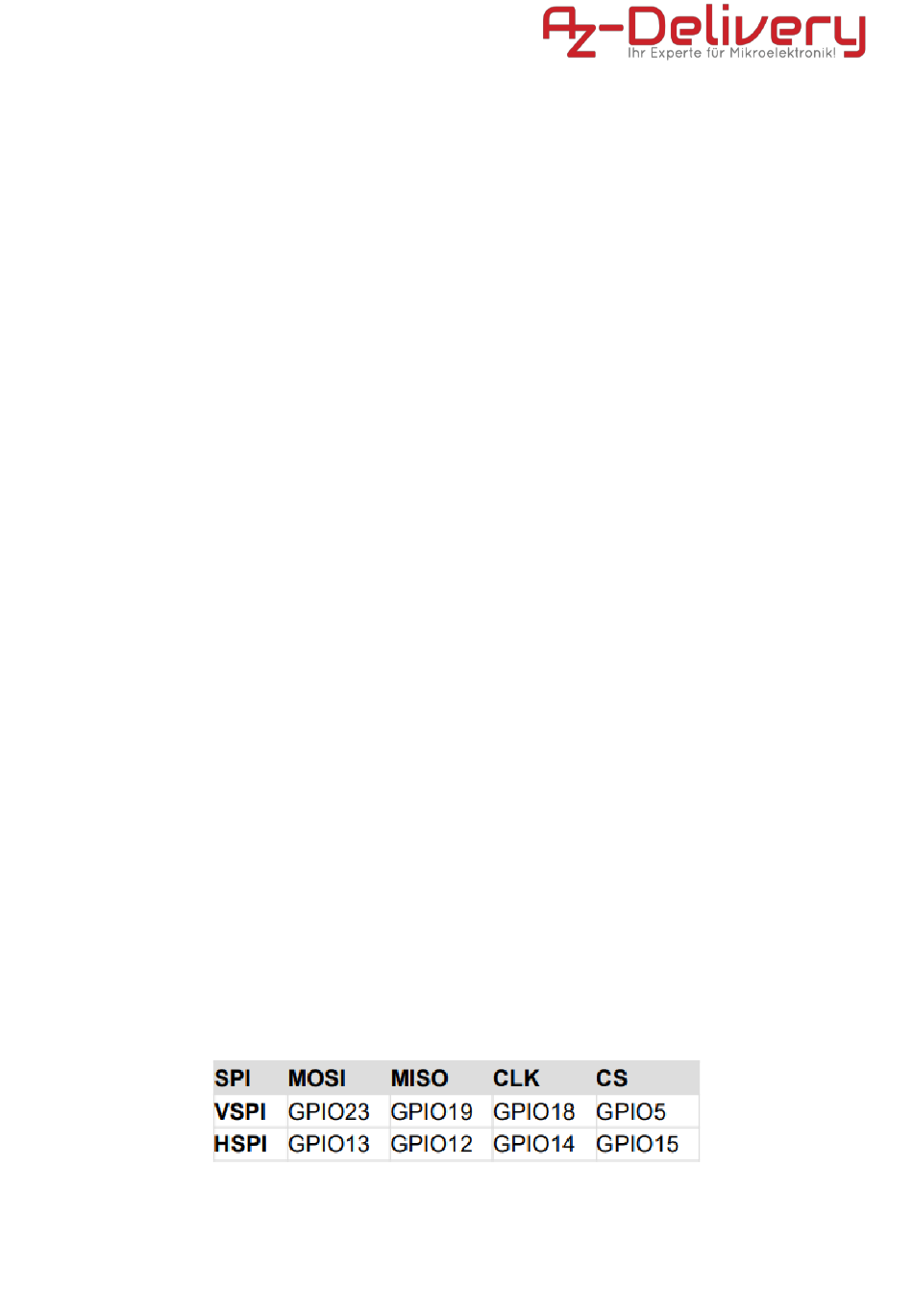

Standardmäßig ist das Pin-Mapping für SPI-Pins:
7.3.
Digital to Analog converter pins
7.4.
Real Time Clock GPIO pins
7.5.
PWM (Pulse Width Modulation) pins
7.6.
I2C interface pins
7.7.
SPI inteface pins
32
