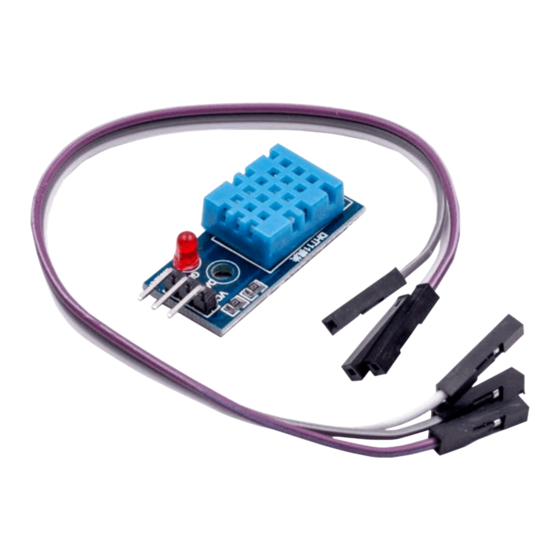

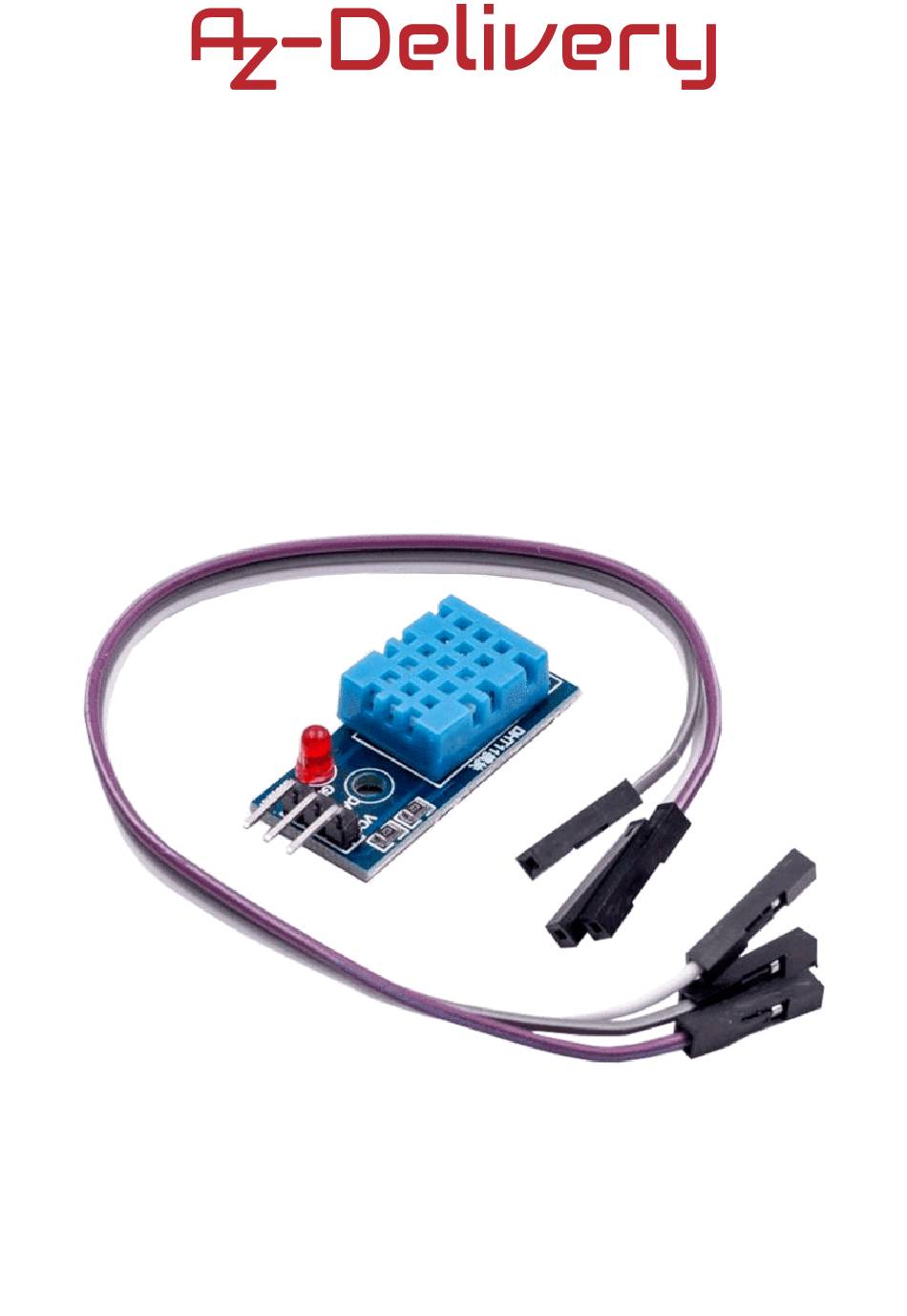

- Seite 1 Willkommen! Vielen Dank, dass sie sich für unser Temperaturmodul vom Typ "DHT11" von AZ-Delivery entschieden haben. In den nachfolgenden Seiten werden wir Ihnen erklären wie Sie das Gerät einrichten und nutzen können. Viel Spaß!
-
Seite 2: Technische Daten
Feuchtigkeitssensor und einen Thermistor zur Messung der Umgebungsluft. Der Temperaturmessbereich des "DHT11" reicht von 0°C bis +50°C mit einer Genauigkeit von ±2°C und der Feuchtemessbereich von 20% bis 90% mit einer Genauigkeit von ±5%. Technische Daten: Betriebsspannung:... - Seite 3 Im Inneren des Gehäuses, auf der Fühlerseite des DHT11-Sensors, befindet sich ein Feuchtefühler zusammen mit einem NTC-Temperaturfühler (auch Thermistor).
- Seite 4 Die Feuchtemesskomponente wird zur Messung der Feuchtigkeit verwendet zwei Elektroden feuchtigkeitshaltendem Substrat (normalerweise ein Salz oder ein leitfähiges Kunststoffpolymer) zwischen den Elektroden. Die Ionen werden durch das Substrat freigesetzt, wenn Wasserdampf von diesem absorbiert wird, was wiederum die Leitfähigkeit zwischen den Elektroden erhöht. Die Widerstandsänderung zwischen den beiden Elektroden ist proportional zur relativen Luftfeuchtigkeit.
- Seite 5 Temperaturmessteil Sensors besteht einem NTC- Temperaturfühler (Thermistor) zur Temperaturmessung. Ein Thermistor ist ein thermischer Widerstand und dieser Widerstand ändert sich mit der Temperatur. Streng gesehen sind alle Widerstände Thermistoren. Ihr Widerstand ändert sich geringfügig mit der Temperatur, aber die Änderung ist normalerweise klein und schwer zu messen.
- Seite 6 "VCC"-Pin - liefert die Stromversorgung für den Sensor. Obwohl die Versorgungsspannung zwischen 3,3V und 5,5V liegen kann, wird eine 5V- Versorgung empfohlen. Im Falle einer 5V-Versorgung können Sie Kabel mit einer Länge von bis zu 20 Meter verwenden, um den Sensor und den Mikrocontroller zu verbinden.
-
Seite 7: Verbindung Des Moduls Mit Dem Arduino Uno
Verbindung des Moduls mit dem Arduino Uno Verbinden Sie den Arduino Uno mit dem DHT11, wie unten abgebildet: DHT11-Pin > Arduino Uno Pin > 5V Roter Draht DATA > D2 Blauer Draht > GND Schwarzer Draht... - Seite 8 Arduino Skizzenbeispiel Um eine Skizze für das DHT11-Modul zu schreiben, benötigen wir zunächst die Library. Die einfachste Library, die wir empfehlen können, ist die SimpleDHT-Bibliothek, die unter https://github.com/winlinvip/SimpleDHT heruntergeladen werden kann. Wenn Sie die .ZIP-Datei herunterladen, öffnen Sie den Arduino Uno und gehen auf: Sketch >...
- Seite 9 Wenn Sie den Serail Monitor (Tools > Serail Monitor) öffnen, sollte die Anzeige so aussehen:...
-
Seite 10: Verbindung Des Moduls Mit Dem Raspberry Pi
Verbindung des Moduls mit dem Raspberry Pi Verbinden Sie den Raspberry Pi mit dem DHT11, wie unten abgebildet: DHT11 Pin > Raspberry Pi Pin > 5V [PIN 2] Roter Draht DATA > GPIO12 [PIN 32] Blauer Draht > GND [PIN 30]... - Seite 11 Skriptbeispiel Bevor wir anfangen, Skripte für den DHT11 zu erstellen, müssen wir zuerst eine Library installieren. Die Library, die wir verwenden werden, heißt "Adafruit_DHT". Um sie zu installieren, müssen wir zuerst sicherstellen, dass Rasbian auf dem neuesten Stand ist. Starten Sie Ihren Raspberry Pi, öffnen Sie das Terminal und führen Sie folgende Befehle aus:...
- Seite 12 Öffnen Sie den Texteditor in Rasbian und fügen Sie folgendes Skrpt ein: import Adafruit_DHT from time import sleep sensor Adafruit_DHT.DHT11 # DHT11 sensor connected to GPIO12. print("[press ctrl+c to end the script]") try: # Main program loop while True: humidity, temperature Adafruit_DHT.read_retry(sensor, pin) sleep(1.5)
- Seite 13 Speichern Sie das Skript als "DHT11.py" und führen Sie es aus. Führen Sie danach folgenden Befehl im Terminal aus: python3 DHT11.py Die Anzeige sollte wie folgt aussehen: Sie haben es geschafft. Sie können jetzt unser Modul nun für Ihre Projekte nutzen.
