Betriebsanleitung ESP32 Cam
Um die ESP32-Cam flashen zu können benötigen Sie einen USB-to-UART
Adapter, stellen Sie sicher dass der dafür nötige Treiber installiert ist.

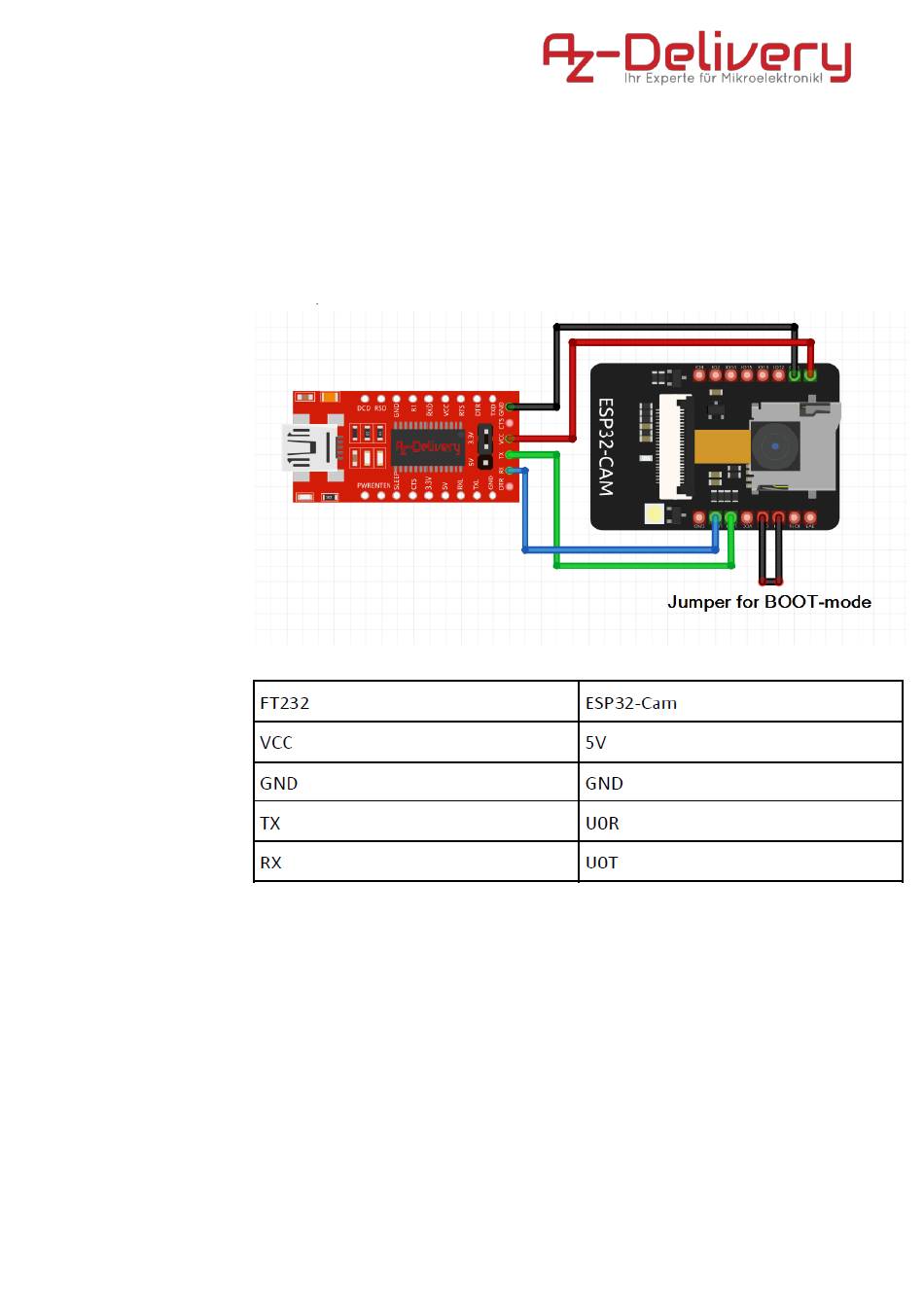

Folgend Abbildung zeigt den Anschluss der ESP32-Cam mit dem AZ-Delivery
FT232 USB-to-UART Adapter(es kann auch ein anderer Adapter verwendet
werden).
Um die ESP32-Cam in den BOOT-Modus zu setzen wird ein Jumper zwischen
IO0 und GND benötigt.
Hinweis: Die ESP32-Cam besitzt keinen verpolschutz, achten Sie darauf 5V und
GND nicht zu vertauschen da ansonsten das Modul zerstört wird.
Als erstes Beispiel eignet sich Blink ganz gut. Auf der ESP32-Cam befindet sich
eine flash-light LED, diese ist mit GPIO 4 verbunden.
Wählen Sie unter Tools > Board > ESP32 Arduino > AI-Thinker ESP32-CAM,
und den Port des Adapters aus. Klicken Sie anschließend auf "Hochladen".
Wenn das Hochladen erfolgreich war können Sie den Jumper zwischen IO0 und
GND entfernen und anschließend die RESET-Taste betätigen. Seien Sie gewarnt,
29
