Willkommen!

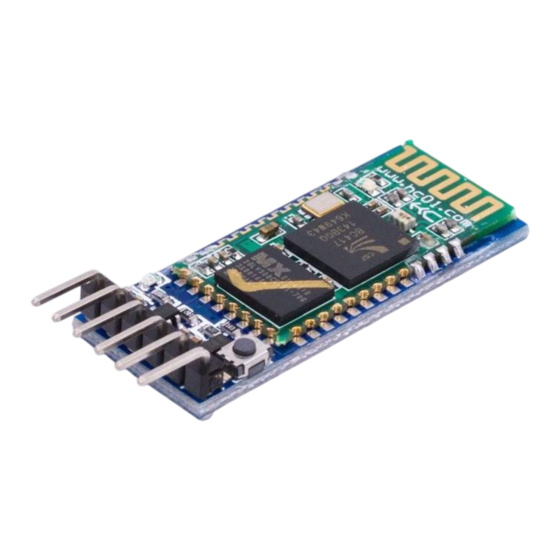

Und herzlichen Dank für den Kauf unseres AZ-Delivery HC-05
6 Pin Wireless Bluetooth Transceiver Modul für Arduino! Auf
den folgenden Seiten gehen wir mit dir gemeinsam die ersten
Schritte von der Einrichtung bis zur Ausgabe der Sensorwerte.
Viel Spaß!
https://www.az-delivery.de/products/hc-05-6-pin
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AZ-Delivery HC-05
Inhaltszusammenfassung für AZ-Delivery HC-05
- Seite 1 Willkommen! Und herzlichen Dank für den Kauf unseres AZ-Delivery HC-05 6 Pin Wireless Bluetooth Transceiver Modul für Arduino! Auf den folgenden Seiten gehen wir mit dir gemeinsam die ersten Schritte von der Einrichtung bis zur Ausgabe der Sensorwerte. Viel Spaß!
-
Seite 2: Die Wichtigsten Informationen In Kürze
Der AZ-Delivery HC-05 ist ein Bluetooth 2 EDR-fähiges Gerät und nutzt das 2,4-Ghz-Band. Das Modul bietet außerdem eine Serielle UART-Schnittstelle für die einfache Integration mit Mikrocontrollern. Das Modul kann dynamisch zwischen den Rollen Slave und Master wechseln. Die wichtigsten Informationen in Kürze »... - Seite 3 Auf den nächsten Seiten findest du Informationen zur » Einrichtung der Hardware und eine Anleitung für » die Kommunikation mittels AT-Befehlen Diese Anleitung setzt voraus, dass du weißt, wie du Sketche auf einen Arduino hochlädst und den Serial Monitor verwendest!
-
Seite 4: Alle Links Im Überblick
» Arduino-Erweiterung für SublimeText: https://github.com/Robot-Will/Stino » Arduino-Erweiterung "Visual Micro" für Atmel Studio oder Microsoft Visual Studio: http://www.visualmicro.com/page/Arduino-for-Atmel- Studio.aspx Arduino Tutorials, Beispiele, Referenz, Community: » https://www.arduino.cc/en/Tutorial/HomePage » https://www.arduino.cc/en/Reference/HomePage Interessantes von AZ-Delivery » Arduino Zubehör: https://az-delivery.de/collections/arduino-zubehor » AZ-Delivery G+Community: https://plus.google.com/communities/115110265322509467 » AZ-Delivery auf Facebook: https://www.facebook.com/AZDeliveryShop/... -
Seite 5: Einrichtung Der Hc
Einrichtung der HC-05 Der HC-05 ist dank seiner 3,3-6 V Spannungstoleranz sehr Controller-freundlich und lässt sich mit allen Arduino-Typen verwenden. Der RXT Pin für die Serielle Kommunikation sollte jedoch unbedingt mit zusätzlichen Widerständen gesichert werden. Wir verbinden TXD mit dem Pin D8 und RXD mit zwischengeschaltetem 1kΩ... - Seite 6 Im AT Kommando Modus blinkt die LED nur alle 2 Sekunden für 2 Sekunden auf. Wir müssen jetzt noch den HC-05 in den AT Kommando Modus versetzen, indem wir das Modul vom Strom trennen, und beim wieder verbinden den kleinen grauen Drucktaster auf der Platine...
- Seite 7 Die Arduino IDE benötigt für den Betrieb des HC-05 keine externen Bibliotheken, da wir nur die mitgelieferte SoftwareSerial Bibliothek verwenden. Nun sind deine Hardware und deine IDE betriebsbereit.
-
Seite 8: Wir Nutzen Einen Einfachen Sketch Für Die Serielle Kommunikation
Inbetriebnahme HC-05 Wir nutzen einen einfachen Sketch für die Serielle Kommunikation: / SerialIn_SerialOut_004 // Uses hardware serial to talk to the host computer and Software Serial for communication with the bluetooth module // What ever is entered in the serial monitor is sent to the connected... - Seite 9 Serial.write(c); // Read from the Serial Monitor and send to the Bluetooth module (Serial.available()) Serial.read(); BTserial.write(c); // Echo the user input to the main window. The ">" character indicates the user entered text. (NL) { Serial.print(">"); false; } Serial.write(c); (c==10) { NL true;...
- Seite 10 Modul antwortet mit „OK“.
- Seite 11 Es gibt eine Vielzahl von AT-Befehlen die von HC-05 unterstützt werden. Hier ein kurzer Überblick der wichtigsten: Kommando Beschreibung Testen der Seriellen Kommunikation. Gibt „OK“ zurück AT+VERSION? Gibt die Firmware-Version aus. „VERSION:3.0-20170601“ AT+ORGL Modul auf Auslieferungszustand zurücksetzen AT+RESET Neustart des Moduls...
- Seite 12 UNKNOWN AT+ROLE? Gibt die aktuelle ROLLE aus. 0 = slave mode 1 = master mode 2 = slave echo mode AT+ROLE=x Versetzt das Modul in die gewünschte Rolle, wobei x = 0,1 oder 2 0 = slave mode 1 = master mode 2 = slave echo mode AT+CMODE? Fragt den Verbindungsmodus ab.
- Seite 13 Du hast es geschafft! Herzlichen Glückwunsch! Ab jetzt heißt es lernen und ausprobieren. Du weißt nun, wie du den HC-05 mit deinem Mikrocontroller steuern kannst. Diesen und noch mehr Hardware findest du natürlich in deinem Online- Shop auf: https://az-delivery.de Viel Spaß! Impressum https://az-delivery.de/pages/about-us...
