Inhaltszusammenfassung für AZ-Delivery CD60L

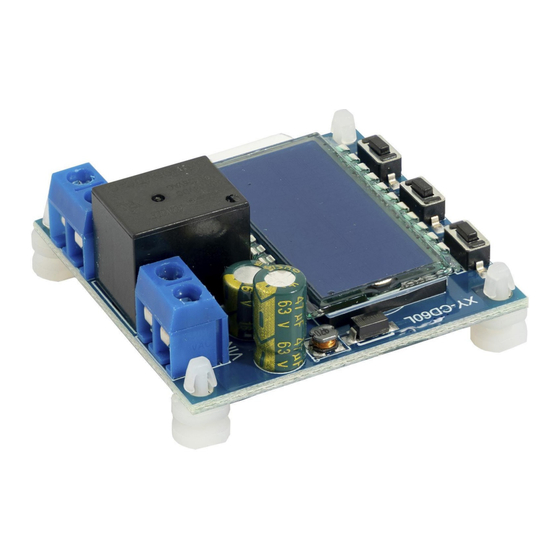

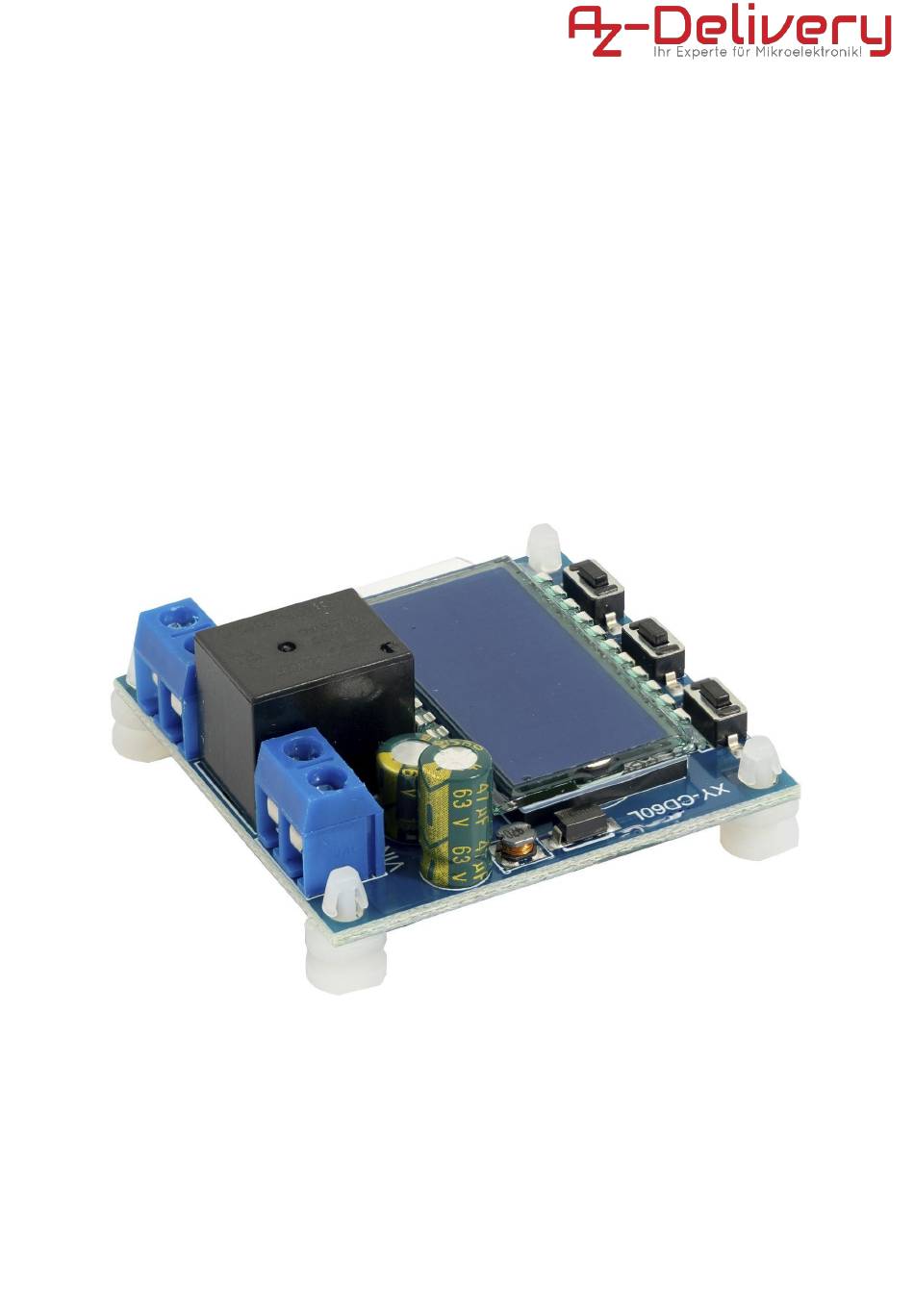

- Seite 1 Solar-Ladegerät ebook Solar-Ladegerät CD60L...
- Seite 2 Anwendungsbereiche Das Modul ist speziell für Anwendungen im Bereich Prototyping, Bildung, Forschung und Lehre konzipiert. Es dient der Ent- wicklung und dem Testen von Ladegeräten sowie der Vermittlung praktischer Kenntnisse über Lithium-Polymer-Batterien und elektrische Schaltungen. Erforderliche Kentnisse und Fähigkeiten Die Verwendung des Moduls erfordert fundierte Kenntnisse in Elektrotechnik, insbesondere im Umgang mit Li-Po Batterien und Ladegeräten.
- Seite 3 kann zu Verletzungen führen. Hinweis: Stellen Sie sicher, dass während des Betriebs kein direkter Kontakt zu stromführenden Teilen besteht. Achtung: Überhitzung kann zu Schäden am Modul und an den Batterien führen. Hinweis: Stellen Sie sicher, dass das Modul während des Betriebs ausreichend belüftet ist und überwachen Sie regelmäßig die Temperatur. Achtung: Hohe Temperaturen können die Lebensdauer der Batterien und des Moduls erheblich verkürzen.
- Seite 4 Solar-Ladegerät Inhaltsverzeichnis Spezifikationen Lademodus IN Lademodus OUT Funktionelle Beschreibung Auflade-Modus Entladen Modus...
- Seite 5 Solar-Ladegerät Spezifikationen Modellnummer CD60L Betriebstemperatur -40℃~85℃ Versorgungsspannung 6 - 20V DC Verlustleistung 2-3A Abmessungen 45x46x17,9 mm Gewicht...
- Seite 6 Solar-Ladegerät Lademodus IN Durch Einstellen der oberen Grenzspannung UP und der unteren Grenzspannung dn; wenn die Batteriespannung kleiner oder gleich der unteren Grenzspannung dn ist, schaltet sich das Relais ein und das Ladegerät beginnt mit dem Laden der Batterie; wenn die Batteriespannung größer oder gleich der oberen Grenzspannung UP ist, schaltet sich das Relais ab, um einen automatischen Ladevorgang abzuschließen;wenn sich das Relais einschaltet, flackert IN und zeigt damit an, dass es lädt.
- Seite 7 Solar-Ladegerät Funktionelle Beschreibung 1. Berechnung der Spannung Prozentuale Batteriespannung (Obere Spannung - Untere Spannung 2. Taste Funktion Kurzes Drücken der UP-Taste schaltet die Anzeige von % und Zeit um, langes Drücken von 5 Sekunden schaltet den Modus um, Lademodus: IN, Entladungsmodus: OUT SET-Taste: Kurzes Anklicken, um die aktuell eingestellten Parameter anzuzeigen;...
- Seite 8 Solar-Ladegerät lange, beenden und speichern Sie...
- Seite 9 Solar-Ladegerät 3. 1. Funktion zur Steuerung der Lade-/Entladezeit Wenn der Zeitparameter OP ungleich Null ist, starten Sie die Steuerung der Lade-/Entladezeit. Wenn das Relais eine Ladung/Entladung einschaltet, beginnt der Countdown, wenn die Zeit abgelaufen ist, wird das Relais automatisch abgeschaltet, um einen Lade-/Entladevorgang abzuschließen;...
- Seite 10 Solar-Ladegerät Auflade-Modus...
- Seite 11 Solar-Ladegerät Entladen Modus...
