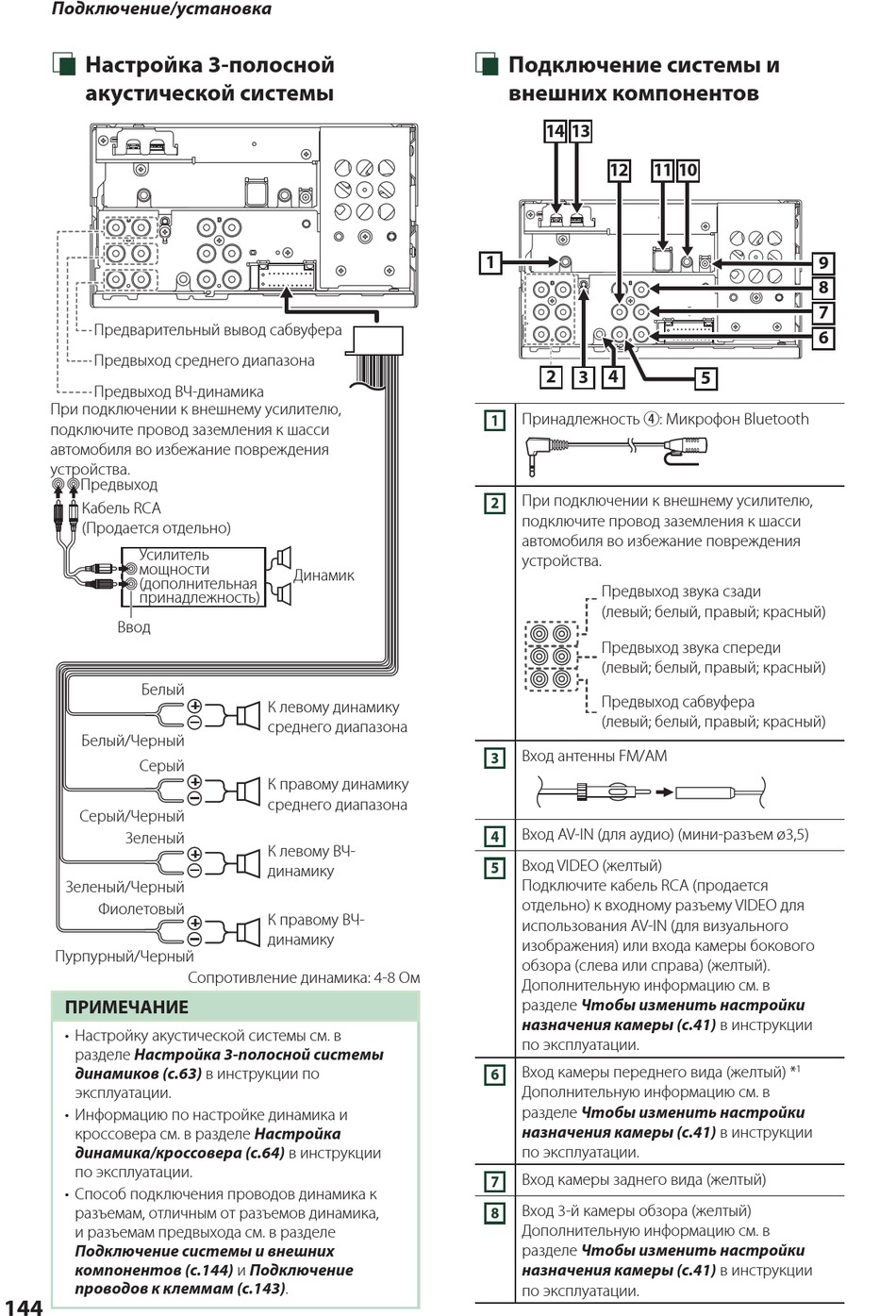

Подключение/установка
Ñ
Настройка 3-полосной
акустической системы
Предварительный вывод сабвуфера
Предвыход среднего диапазона
Предвыход ВЧ-динамика
При подключении к внешнему усилителю,
подключите провод заземления к шасси
автомобиля во избежание повреждения
устройства.
Предвыход
Кабель RCA
(Продается отдельно)
Усилитель
мощности
(дополнительная
принадлежность)
Ввод
Белый
Белый/Черный
Серый
Серый/Черный
Зеленый
Зеленый/Черный
Фиолетовый
Пурпурный/Черный
ПРИМЕЧАНИЕ
• Настройку акустической системы см. в
разделе Настройка 3-полосной системы
динамиков (c.63) в инструкции по
эксплуатации.
• Информацию по настройке динамика и
кроссовера см. в разделе Настройка
динамика/кроссовера (c.64) в инструкции
по эксплуатации.
• Способ подключения проводов динамика к
разъемам, отличным от разъемов динамика,
и разъемам предвыхода см. в разделе
Подключение системы и внешних
компонентов (c.144) и Подключение
проводов к клеммам (c.143).
144
Динамик
+
К левому динамику
среднего диапазона
+
К правому динамику
среднего диапазона
К левому ВЧ-
+
динамику
К правому ВЧ-
+
динамику
Сопротивление динамика: 4-8 Ом
Ñ
Подключение системы и
внешних компонентов
14 13
12
1
2 3 4
1 Принадлежность 4: Микрофон Bluetooth
2 При подключении к внешнему усилителю,
подключите провод заземления к шасси
автомобиля во избежание повреждения
устройства.
Предвыход звука сзади
(левый; белый, правый; красный)
Предвыход звука спереди
(левый; белый, правый; красный)
Предвыход сабвуфера
(левый; белый, правый; красный)
Вход антенны FM/AM
3
Вход AV-IN (для аудио) (мини-разъем ø3,5)
4
5 Вход VIDEO (желтый)
Подключите кабель RCA (продается
отдельно) к входному разъему VIDEO для
использования AV-IN (для визуального
изображения) или входа камеры бокового
обзора (слева или справа) (желтый).
Дополнительную информацию см. в
разделе Чтобы изменить настройки
назначения камеры (c.41) в инструкции
по эксплуатации.
Вход камеры переднего вида (желтый) *
6
Дополнительную информацию см. в
разделе Чтобы изменить настройки
назначения камеры (c.41) в инструкции
по эксплуатации.
7 Вход камеры заднего вида (желтый)
Вход 3-й камеры обзора (желтый)
8
Дополнительную информацию см. в
разделе Чтобы изменить настройки
назначения камеры (c.41) в инструкции
по эксплуатации.
11 10
9
8
7
6
5
1
