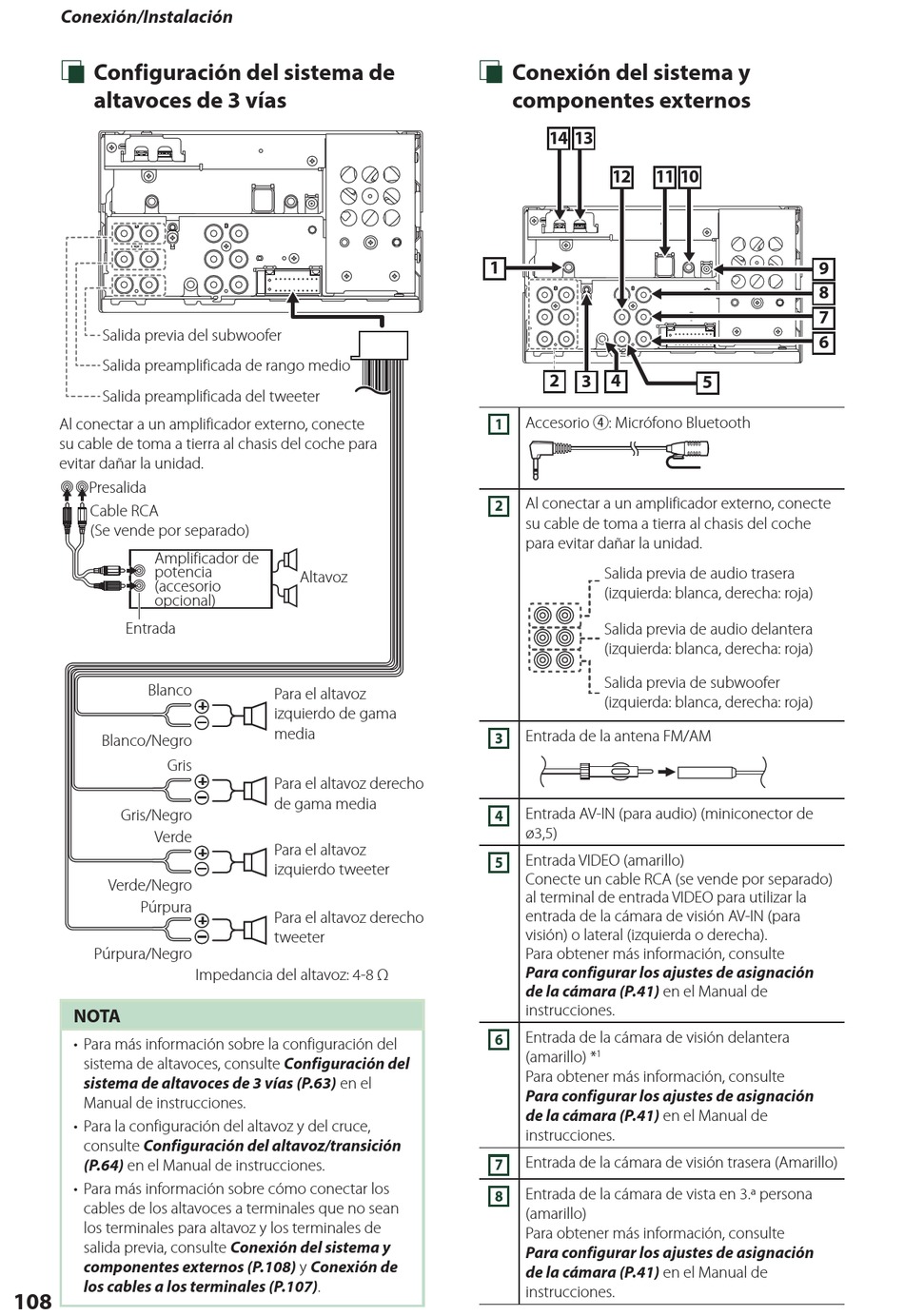

Conexión/Instalación
Ñ
Configuración del sistema de
altavoces de 3 vías
Salida previa del subwoofer
Salida preamplificada de rango medio
Salida preamplificada del tweeter
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche para
evitar dañar la unidad.
Presalida
Cable RCA
(Se vende por separado)
Amplificador de
potencia
(accesorio
opcional)
Entrada
Blanco
Blanco/Negro
Gris
Gris/Negro
Verde
Verde/Negro
Púrpura
Púrpura/Negro
NOTA
• Para más información sobre la configuración del
sistema de altavoces, consulte Configuración del
sistema de altavoces de 3 vías (P.63) en el
Manual de instrucciones.
• Para la configuración del altavoz y del cruce,
consulte Configuración del altavoz/transición
(P.64) en el Manual de instrucciones.
• Para más información sobre cómo conectar los
cables de los altavoces a terminales que no sean
los terminales para altavoz y los terminales de
salida previa, consulte Conexión del sistema y
componentes externos (P.108) y Conexión de
los cables a los terminales (P.107).
108
Altavoz
Para el altavoz
+
izquierdo de gama
media
+
Para el altavoz derecho
de gama media
Para el altavoz
+
izquierdo tweeter
Para el altavoz derecho
+
tweeter
Impedancia del altavoz: 4-8 Ω
Ñ
Conexión del sistema y
componentes externos
14 13
12
1
2 4
3
1
Accesorio 4: Micrófono Bluetooth
Al conectar a un amplificador externo, conecte
2
su cable de toma a tierra al chasis del coche
para evitar dañar la unidad.
Salida previa de audio trasera
(izquierda: blanca, derecha: roja)
Salida previa de audio delantera
(izquierda: blanca, derecha: roja)
Salida previa de subwoofer
(izquierda: blanca, derecha: roja)
Entrada de la antena FM/AM
3
4 Entrada AV-IN (para audio) (miniconector de
ø3,5)
5 Entrada VIDEO (amarillo)
Conecte un cable RCA (se vende por separado)
al terminal de entrada VIDEO para utilizar la
entrada de la cámara de visión AV-IN (para
visión) o lateral (izquierda o derecha).
Para obtener más información, consulte
Para configurar los ajustes de asignación
de la cámara (P.41) en el Manual de
instrucciones.
6 Entrada de la cámara de visión delantera
(amarillo) *
1
Para obtener más información, consulte
Para configurar los ajustes de asignación
de la cámara (P.41) en el Manual de
instrucciones.
Entrada de la cámara de visión trasera (Amarillo)
7
Entrada de la cámara de vista en 3.ª persona
8
(amarillo)
Para obtener más información, consulte
Para configurar los ajustes de asignación
de la cámara (P.41) en el Manual de
instrucciones.
11 10
9
8
7
6
5
