12. Einbau des Schornsteins
Installieren Sie die konzentrische Abgasleitung wie von ONTOP - METALOTERM angegeben. Die einzigen
zugelassenen Rohre sind ONTOP Metaloterm™. ONTOP-METALOTERM hat unsere Geräte mit diesen Ro-
hren getestet und wir garantieren ein gutes Funktionieren des Geräts nur mit diesen Rohren. Zwischen
der Außenwand des Rohrs und der Wand oder der Decke sollten Sie einen Abstand von mindestens 50
mm einplanen und einen Schutz, der gegen Temperaturen von ca. 130°C geeignet ist. Der Durchgang der
Frontplattenverkleidung in der Außenwand muss mit Silikonkitt ausgefüllt werden.

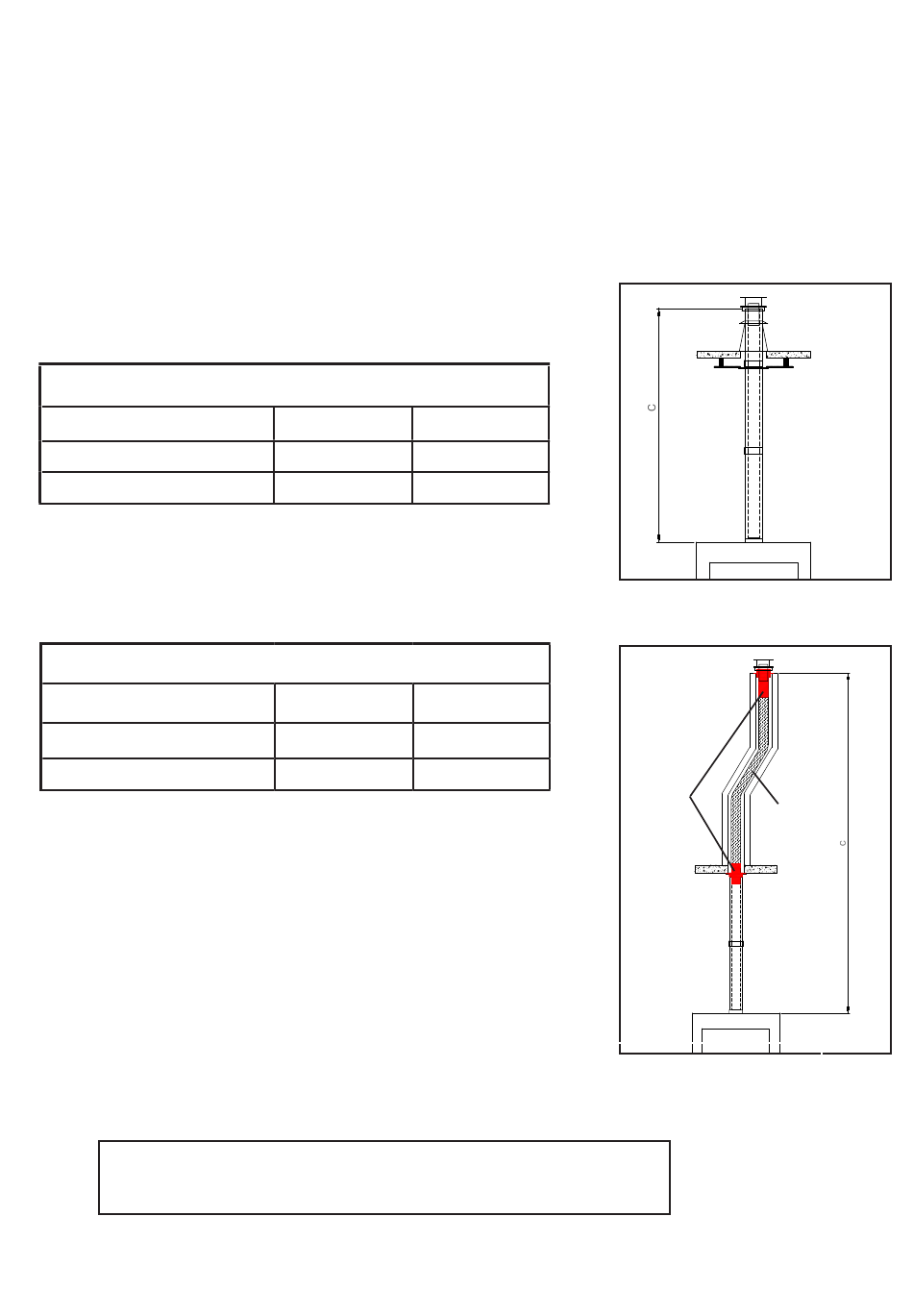

Abb. 1 Dachausstieg ( c
Dies wird bei einem Dachausstieg ≥ 3m empfohlen
Gerät
Interra 60-68
Interra 74
Abb. 2 Dachausstieg über den bestehenden Schornstein (c 91)
Gerätt
Interra 60-68
Interra 74
Die Verwendung des Terminierungssatzes USSAN ist bei der
Positionierung obligatorisch.
Dieses USSAN-Stück muss am Dach abgedichtet werden!
)
31
Ø 150/100
C (min)
4 m
4 m
Ø 150/100
C (min)
4 m
4 m
Abb.1
C (max)
18m
18m
Abb.2
C (max)
18m
17m
USSAN
flex Ø100
14
