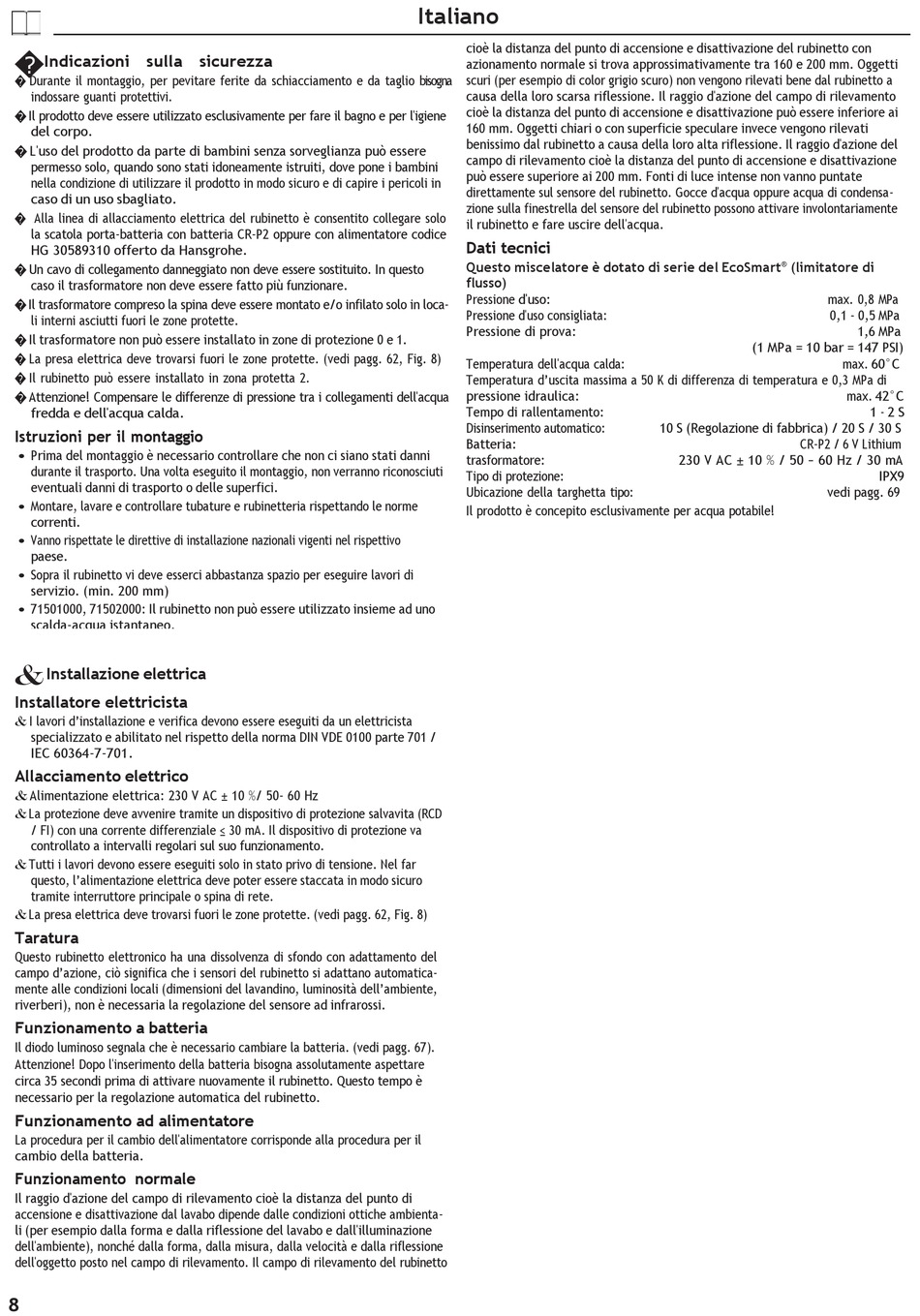

Indicazioni sulla sicurezza

� Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
� Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
� L'uso del prodotto da parte di bambini senza sorveglianza può essere
permesso solo, quando sono stati idoneamente istruiti, dove pone i bambini
nella condizione di utilizzare il prodotto in modo sicuro e di capire i pericoli in
caso di un uso sbagliato.
� Alla linea di allacciamento elettrica del rubinetto è consentito collegare solo
la scatola porta-batteria con batteria CR-P2 oppure con alimentatore codice
HG 30589310 offerto da Hansgrohe.
� Un cavo di collegamento danneggiato non deve essere sostituito. In questo
caso il trasformatore non deve essere fatto più funzionare.
� Il trasformatore compreso la spina deve essere montato e/o infilato solo in loca-
li interni asciutti fuori le zone protette.
� Il trasformatore non può essere installato in zone di protezione 0 e 1.
� La presa elettrica deve trovarsi fuori le zone protette. (vedi pagg. 62, Fig. 8)
� Il rubinetto può essere installato in zona protetta 2.
� Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo
paese.
• Sopra il rubinetto vi deve esserci abbastanza spazio per eseguire lavori di
servizio. (min. 200 mm)
• 71501000, 71502000: Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
&
Installazione elettrica
Installatore elettricista
& I lavori d'installazione e verifica devono essere eseguiti da un elettricista
specializzato e abilitato nel rispetto della norma DIN VDE 0100 parte 701 /
IEC 60364-7-701.

Allacciamento elettrico

& Alimentazione elettrica: 230 V AC ± 10 %/ 50- 60 Hz
& La protezione deve avvenire tramite un dispositivo di protezione salvavita (RCD
/ FI) con una corrente differenziale ≤ 30 mA. Il dispositivo di protezione va
controllato a intervalli regolari sul suo funzionamento.
& Tutti i lavori devono essere eseguiti solo in stato privo di tensione. Nel far
questo, l'alimentazione elettrica deve poter essere staccata in modo sicuro
tramite interruttore principale o spina di rete.
& La presa elettrica deve trovarsi fuori le zone protette. (vedi pagg. 62, Fig. 8)
Taratura
Questo rubinetto elettronico ha una dissolvenza di sfondo con adattamento del
campo d'azione, ciò significa che i sensori del rubinetto si adattano automatica-
mente alle condizioni locali (dimensioni del lavandino, luminosità dell'ambiente,
riverberi), non è necessaria la regolazione del sensore ad infrarossi.
Funzionamento a batteria
Il diodo luminoso segnala che è necessario cambiare la batteria. (vedi pagg. 67).
Attenzione! Dopo l'inserimento della batteria bisogna assolutamente aspettare
circa 35 secondi prima di attivare nuovamente il rubinetto. Questo tempo è
necessario per la regolazione automatica del rubinetto.
Funzionamento ad alimentatore
La procedura per il cambio dell'alimentatore corrisponde alla procedura per il
cambio della batteria.
Funzionamento normale
Il raggio d'azione del campo di rilevamento cioè la distanza del punto di
accensione e disattivazione dal lavabo dipende dalle condizioni ottiche ambienta-
li (per esempio dalla forma e dalla riflessione del lavabo e dall'illuminazione
dell'ambiente), nonché dalla forma, dalla misura, dalla velocità e dalla riflessione
dell'oggetto posto nel campo di rilevamento. Il campo di rilevamento del rubinetto
8
Italiano
cioè la distanza del punto di accensione e disattivazione del rubinetto con
azionamento normale si trova approssimativamente tra 160 e 200 mm. Oggetti
scuri (per esempio di color grigio scuro) non vengono rilevati bene dal rubinetto a
causa della loro scarsa riflessione. Il raggio d'azione del campo di rilevamento
cioè la distanza del punto di accensione e disattivazione può essere inferiore ai
160 mm. Oggetti chiari o con superficie speculare invece vengono rilevati
benissimo dal rubinetto a causa della loro alta riflessione. Il raggio d'azione del
campo di rilevamento cioè la distanza del punto di accensione e disattivazione
può essere superiore ai 200 mm. Fonti di luce intense non vanno puntate
direttamente sul sensore del rubinetto. Gocce d'acqua oppure acqua di condensa-
zione sulla finestrella del sensore del rubinetto possono attivare involontariamente
il rubinetto e fare uscire dell'acqua.

Dati tecnici

Questo miscelatore è dotato di serie del EcoSmart
flusso)
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
Temperatura dell'acqua calda:
Temperatura d'uscita massima a 50 K di differenza di temperatura e 0,3 MPa di
pressione idraulica:
Tempo di rallentamento:
Disinserimento automatico:
Batteria:
trasformatore:
Tipo di protezione:
Ubicazione della targhetta tipo:
Il prodotto è concepito esclusivamente per acqua potabile!
(limitatore di
®
max. 0,8 MPa
0,1 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
10 S (Regolazione di fabbrica) / 20 S / 30 S
CR-P2 / 6 V Lithium
230 V AC ± 10 % / 50 – 60 Hz / 30 mA
vedi pagg. 69
1,6 MPa
max. 60°C
max. 42°C
1 - 2 S
IPX9
