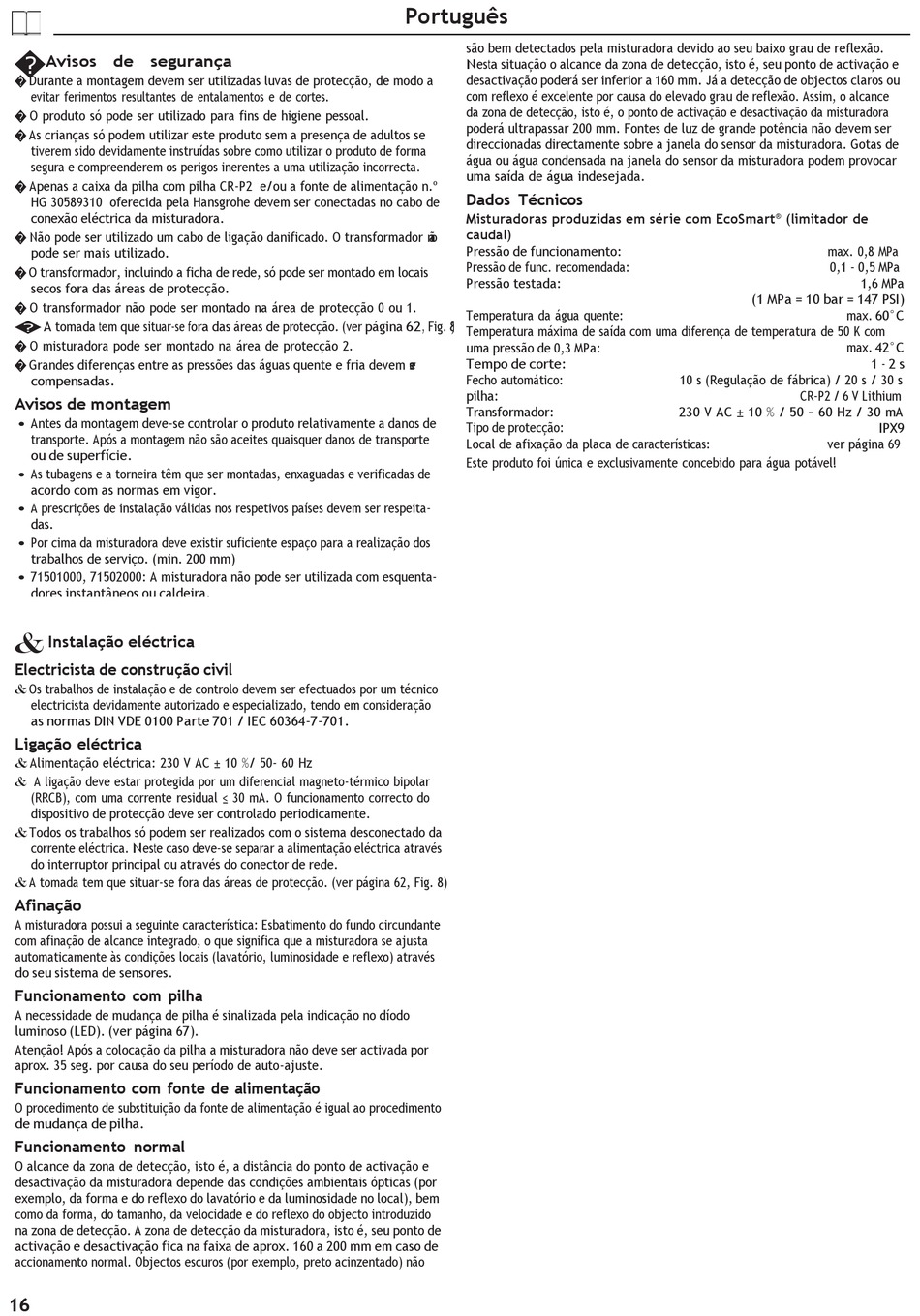

Avisos de segurança
� Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
� O produto só pode ser utilizado para fins de higiene pessoal.
� As crianças só podem utilizar este produto sem a presença de adultos se
tiverem sido devidamente instruídas sobre como utilizar o produto de forma
segura e compreenderem os perigos inerentes a uma utilização incorrecta.
� Apenas a caixa da pilha com pilha CR-P2 e/ou a fonte de alimentação n.º
HG 30589310 oferecida pela Hansgrohe devem ser conectadas no cabo de
conexão eléctrica da misturadora.
� Não pode ser utilizado um cabo de ligação danificado. O transformador n ã o
pode ser mais utilizado.
� O transformador, incluindo a ficha de rede, só pode ser montado em locais
secos fora das áreas de protecção.
� O transformador não pode ser montado na área de protecção 0 ou 1.
� A tomada tem que situar-se fora das áreas de protecção. (ver página 62, Fig. 8 )
� O misturadora pode ser montado na área de protecção 2.
� Grandes diferenças entre as pressões das águas quente e fria devem s e r
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte
ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeita-
das.
• Por cima da misturadora deve existir suficiente espaço para a realização dos
trabalhos de serviço. (min. 200 mm)
• 71501000, 71502000: A misturadora não pode ser utilizada com esquenta-
dores instantâneos ou caldeira.
&
Instalação eléctrica
Electricista de construção civil
& Os trabalhos de instalação e de controlo devem ser efectuados por um técnico
electricista devidamente autorizado e especializado, tendo em consideração
as normas DIN VDE 0100 Parte 701 / IEC 60364-7-701.
Ligação eléctrica
& Alimentação eléctrica: 230 V AC ± 10 %/ 50- 60 Hz
& A ligação deve estar protegida por um diferencial magneto-térmico bipolar
(RRCB), com uma corrente residual ≤ 30 mA. O funcionamento correcto do
dispositivo de protecção deve ser controlado periodicamente.
& Todos os trabalhos só podem ser realizados com o sistema desconectado da
corrente eléctrica. Neste caso deve-se separar a alimentação eléctrica através
do interruptor principal ou através do conector de rede.
& A tomada tem que situar-se fora das áreas de protecção. (ver página 62, Fig. 8)
Afinação
A misturadora possui a seguinte característica: Esbatimento do fundo circundante
com afinação de alcance integrado, o que significa que a misturadora se ajusta
automaticamente às condições locais (lavatório, luminosidade e reflexo) através
do seu sistema de sensores.
Funcionamento com pilha
A necessidade de mudança de pilha é sinalizada pela indicação no díodo
luminoso (LED). (ver página 67).
Atenção! Após a colocação da pilha a misturadora não deve ser activada por
aprox. 35 seg. por causa do seu período de auto-ajuste.
Funcionamento com fonte de alimentação
O procedimento de substituição da fonte de alimentação é igual ao procedimento
de mudança de pilha.
Funcionamento normal
O alcance da zona de detecção, isto é, a distância do ponto de activação e
desactivação da misturadora depende das condições ambientais ópticas (por
exemplo, da forma e do reflexo do lavatório e da luminosidade no local), bem
como da forma, do tamanho, da velocidade e do reflexo do objecto introduzido
na zona de detecção. A zona de detecção da misturadora, isto é, seu ponto de
activação e desactivação fica na faixa de aprox. 160 a 200 mm em caso de
accionamento normal. Objectos escuros (por exemplo, preto acinzentado) não
16
Português
são bem detectados pela misturadora devido ao seu baixo grau de reflexão.
Nesta situação o alcance da zona de detecção, isto é, seu ponto de activação e
desactivação poderá ser inferior a 160 mm. Já a detecção de objectos claros ou
com reflexo é excelente por causa do elevado grau de reflexão. Assim, o alcance
da zona de detecção, isto é, o ponto de activação e desactivação da misturadora
poderá ultrapassar 200 mm. Fontes de luz de grande potência não devem ser
direccionadas directamente sobre a janela do sensor da misturadora. Gotas de
água ou água condensada na janela do sensor da misturadora podem provocar
uma saída de água indesejada.
Dados Técnicos
Misturadoras produzidas em série com EcoSmart
caudal)
Pressão de funcionamento:
Pressão de func. recomendada:
Pressão testada:
Temperatura da água quente:
Temperatura máxima de saída com uma diferença de temperatura de 50 K com
uma pressão de 0,3 MPa:
Tempo de corte:
Fecho automático:
pilha:
Transformador:
Tipo de protecção:
Local de afixação da placa de características:
Este produto foi única e exclusivamente concebido para água potável!
(limitador de
®
max. 0,8 MPa
0,1 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
max. 60°C
max. 42°C
10 s (Regulação de fábrica) / 20 s / 30 s
CR-P2 / 6 V Lithium
230 V AC ± 10 % / 50 – 60 Hz / 30 mA
ver página 69
1,6 MPa
1 - 2 s
IPX9
