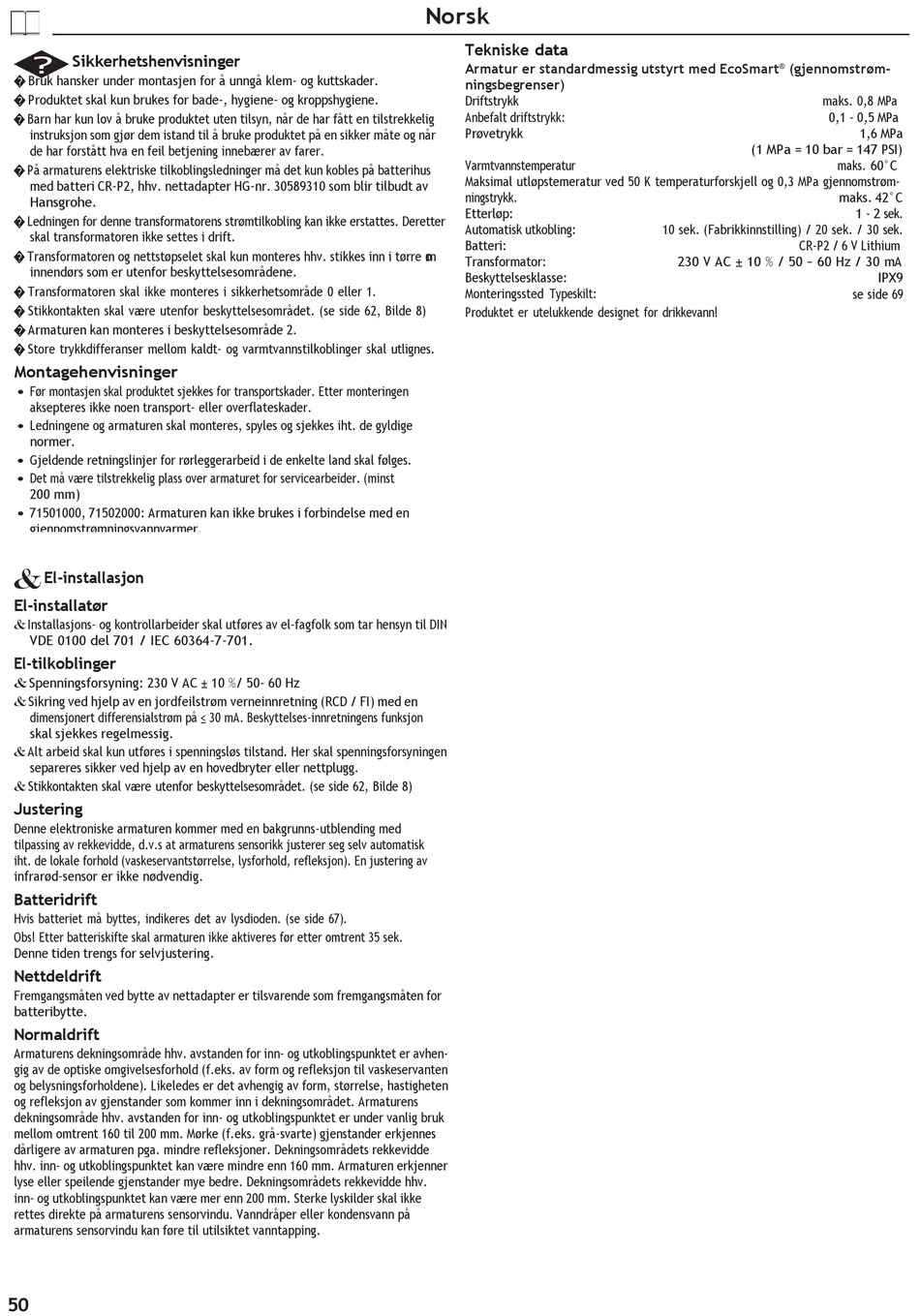

Sikkerhetshenvisninger
� Bruk hansker under montasjen for å unngå klem- og kuttskader.
� Produktet skal kun brukes for bade-, hygiene- og kroppshygiene.
� Barn har kun lov å bruke produktet uten tilsyn, når de har fått en tilstrekkelig
instruksjon som gjør dem istand til å bruke produktet på en sikker måte og når
de har forstått hva en feil betjening innebærer av farer.
� På armaturens elektriske tilkoblingsledninger må det kun kobles på batterihus
med batteri CR-P2, hhv. nettadapter HG-nr. 30589310 som blir tilbudt av
Hansgrohe.
� Ledningen for denne transformatorens strømtilkobling kan ikke erstattes. Deretter
skal transformatoren ikke settes i drift.
� Transformatoren og nettstøpselet skal kun monteres hhv. stikkes inn i tørre r o m
innendørs som er utenfor beskyttelsesområdene.
� Transformatoren skal ikke monteres i sikkerhetsområde 0 eller 1.
� Stikkontakten skal være utenfor beskyttelsesområdet. (se side 62, Bilde 8)
� Armaturen kan monteres i beskyttelsesområde 2.
� Store trykkdifferanser mellom kaldt- og varmtvannstilkoblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportskader. Etter monteringen
aksepteres ikke noen transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og sjekkes iht. de gyldige
normer.
• Gjeldende retningslinjer for rørleggerarbeid i de enkelte land skal følges.
• Det må være tilstrekkelig plass over armaturet for servicearbeider. (minst
200 mm)
• 71501000, 71502000: Armaturen kan ikke brukes i forbindelse med en
gjennomstrømningsvannvarmer.
&
El-installasjon
El-installatør
& Installasjons- og kontrollarbeider skal utføres av el-fagfolk som tar hensyn til DIN
VDE 0100 del 701 / IEC 60364-7-701.
El-tilkoblinger
& Spenningsforsyning: 230 V AC ± 10 %/ 50- 60 Hz
& Sikring ved hjelp av en jordfeilstrøm verneinnretning (RCD / FI) med en
dimensjonert differensialstrøm på ≤ 30 mA. Beskyttelses-innretningens funksjon
skal sjekkes regelmessig.
& Alt arbeid skal kun utføres i spenningsløs tilstand. Her skal spenningsforsyningen
separeres sikker ved hjelp av en hovedbryter eller nettplugg.
& Stikkontakten skal være utenfor beskyttelsesområdet. (se side 62, Bilde 8)
Justering
Denne elektroniske armaturen kommer med en bakgrunns-utblending med
tilpassing av rekkevidde, d.v.s at armaturens sensorikk justerer seg selv automatisk
iht. de lokale forhold (vaskeservantstørrelse, lysforhold, refleksjon). En justering av
infrarød-sensor er ikke nødvendig.
Batteridrift
Hvis batteriet må byttes, indikeres det av lysdioden. (se side 67).
Obs! Etter batteriskifte skal armaturen ikke aktiveres før etter omtrent 35 sek.
Denne tiden trengs for selvjustering.
Nettdeldrift
Fremgangsmåten ved bytte av nettadapter er tilsvarende som fremgangsmåten for
batteribytte.
Normaldrift
Armaturens dekningsområde hhv. avstanden for inn- og utkoblingspunktet er avhen-
gig av de optiske omgivelsesforhold (f.eks. av form og refleksjon til vaskeservanten
og belysningsforholdene). Likeledes er det avhengig av form, størrelse, hastigheten
og refleksjon av gjenstander som kommer inn i dekningsområdet. Armaturens
dekningsområde hhv. avstanden for inn- og utkoblingspunktet er under vanlig bruk
mellom omtrent 160 til 200 mm. Mørke (f.eks. grå-svarte) gjenstander erkjennes
dårligere av armaturen pga. mindre refleksjoner. Dekningsområdets rekkevidde
hhv. inn- og utkoblingspunktet kan være mindre enn 160 mm. Armaturen erkjenner
lyse eller speilende gjenstander mye bedre. Dekningsområdets rekkevidde hhv.
inn- og utkoblingspunktet kan være mer enn 200 mm. Sterke lyskilder skal ikke
rettes direkte på armaturens sensorvindu. Vanndråper eller kondensvann på
armaturens sensorvindu kan føre til utilsiktet vanntapping.
50
Norsk
Tekniske data
Armatur er standardmessig utstyrt med EcoSmart
ningsbegrenser)
Driftstrykk
Anbefalt driftstrykk:
Prøvetrykk
Varmtvannstemperatur
Maksimal utløpstemeratur ved 50 K temperaturforskjell og 0,3 MPa gjennomstrøm-
ningstrykk.
Etterløp:
Automatisk utkobling:
Batteri:
Transformator:
Beskyttelsesklasse:
Monteringssted Typeskilt:
Produktet er utelukkende designet for drikkevann!
® (gjennomstrøm-
maks. 0,8 MPa
0,1 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
10 sek. (Fabrikkinnstilling) / 20 sek. / 30 sek.
CR-P2 / 6 V Lithium
230 V AC ± 10 % / 50 – 60 Hz / 30 mA
1,6 MPa
maks. 60°C
maks. 42°C
1 - 2 sek.
IPX9
se side 69
