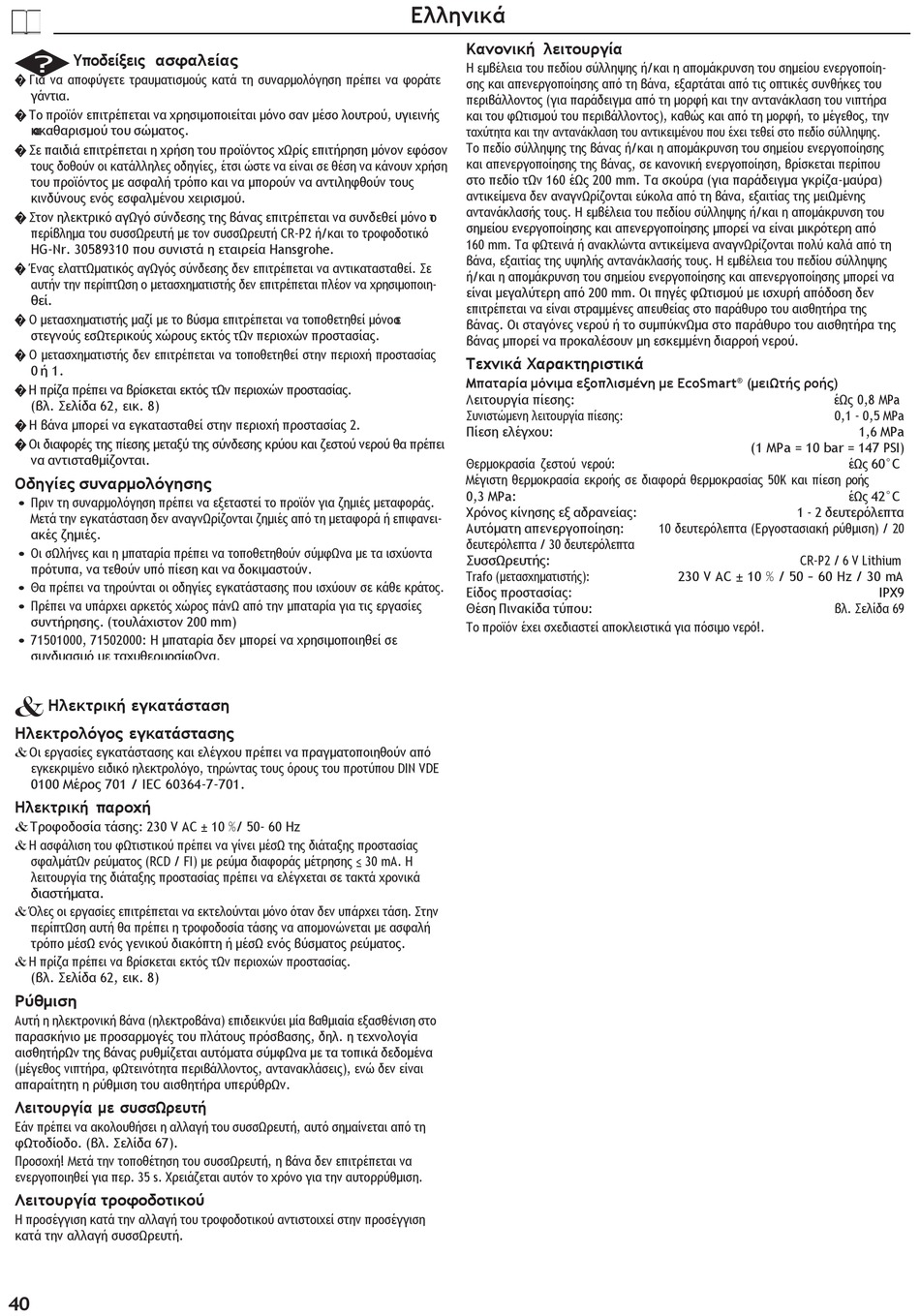

Υποδείξεις ασφαλείας
� Για να αποφύγετε τραυματισμούς κατά τη συναρμολόγηση πρέπει να φοράτε
γάντια.
� Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν μέσο λουτρού, υγιεινής
κ α ι καθαρισμού του σώματος.
� Σε παιδιά επιτρέπεται η χρήση του προϊόντος χΩρίς επιτήρηση μόνον εφόσον
τους δοθούν οι κατάλληλες οδηγίες, έτσι ώστε να είναι σε θέση να κάνουν χρήση
του προϊόντος με ασφαλή τρόπο και να μπορούν να αντιληφθούν τους
κινδύνους ενός εσφαλμένου χειρισμού.
� Στον ηλεκτρικό αγΩγό σύνδεσης της βάνας επιτρέπεται να συνδεθεί μόνο τ ο
περίβλημα του συσσΩρευτή με τον συσσΩρευτή CR-P2 ή/και το τροφοδοτικό
HG-Nr. 30589310 που συνιστά η εταιρεία Hansgrohe.
� Ένας ελαττΩματικός αγΩγός σύνδεσης δεν επιτρέπεται να αντικατασταθεί. Σε
αυτήν την περίπτΩση ο μετασχηματιστής δεν επιτρέπεται πλέον να χρησιμοποιη-
θεί.
� O μετασχηματιστής μαζί με το βύσμα επιτρέπεται να τοποθετηθεί μόνο σ ε
στεγνούς εσΩτερικούς χώρους εκτός τΩν περιοχών προστασίας.
� Ο μετασχηματιστής δεν επιτρέπεται να τοποθετηθεί στην περιοχή προστασίας
0 ή 1.
� Η πρίζα πρέπει να βρίσκεται εκτός τΩν περιοχών προστασίας.
(βλ. Σελίδα 62, εικ. 8)
� Η βάνα μπορεί να εγκατασταθεί στην περιοχή προστασίας 2.
� Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου και ζεστού νερού θα πρέπει
να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για ζημιές μεταφοράς.
Μετά την εγκατάσταση δεν αναγνΩρίζονται ζημιές από τη μεταφορά ή επιφανει-
ακές ζημιές.
• Οι σΩλήνες και η μπαταρία πρέπει να τοποθετηθούν σύμφΩνα με τα ισχύοντα
πρότυπα, να τεθούν υπό πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που ισχύουν σε κάθε κράτος.
• Πρέπει να υπάρχει αρκετός χώρος πάνΩ από την μπαταρία για τις εργασίες
συντήρησης. (τουλάχιστον 200 mm)
• 71501000, 71502000: Η μπαταρία δεν μπορεί να χρησιμοποιηθεί σε
συνδυασμό με ταχυθερμοσίφΩνα.
&
Ηλεκτρική εγκατάσταση
Ηλεκτρολόγος εγκατάστασης
& Οι εργασίες εγκατάστασης και ελέγχου πρέπει να πραγματοποιηθούν από
εγκεκριμένο ειδικό ηλεκτρολόγο, τηρώντας τους όρους του προτύπου DIN VDE
0100 Μέρος 701 / IEC 60364-7-701.
Ηλεκτρική παροχή
& Τροφοδοσία τάσης: 230 V AC ± 10 %/ 50- 60 Hz
& Η ασφάλιση του φΩτιστικού πρέπει να γίνει μέσΩ της διάταξης προστασίας
σφαλμάτΩν ρεύματος (RCD / FI) με ρεύμα διαφοράς μέτρησης ≤ 30 mA. Η
λειτουργία της διάταξης προστασίας πρέπει να ελέγχεται σε τακτά χρονικά
διαστήματα.
& Όλες οι εργασίες επιτρέπεται να εκτελούνται μόνο όταν δεν υπάρχει τάση. Στην
περίπτΩση αυτή θα πρέπει η τροφοδοσία τάσης να απομονώνεται με ασφαλή
τρόπο μέσΩ ενός γενικού διακόπτη ή μέσΩ ενός βύσματος ρεύματος.
& Η πρίζα πρέπει να βρίσκεται εκτός τΩν περιοχών προστασίας.
(βλ. Σελίδα 62, εικ. 8)
Ρύθμιση
Αυτή η ηλεκτρονική βάνα (ηλεκτροβάνα) επιδεικνύει μία βαθμιαία εξασθένιση στο
παρασκήνιο με προσαρμογές του πλάτους πρόσβασης, δηλ. η τεχνολογία
αισθητήρΩν της βάνας ρυθμίζεται αυτόματα σύμφΩνα με τα τοπικά δεδομένα
(μέγεθος νιπτήρα, φΩτεινότητα περιβάλλοντος, αντανακλάσεις), ενώ δεν είναι
απαραίτητη η ρύθμιση του αισθητήρα υπερύθρΩν.
Λειτουργία με συσσΩρευτή
Εάν πρέπει να ακολουθήσει η αλλαγή του συσσΩρευτή, αυτό σημαίνεται από τη
φΩτοδίοδο. (βλ. Σελίδα 67).
Προσοχή! Μετά την τοποθέτηση του συσσΩρευτή, η βάνα δεν επιτρέπεται να
ενεργοποιηθεί για περ. 35 s. Χρειάζεται αυτόν το χρόνο για την αυτορρύθμιση.
Λειτουργία τροφοδοτικού
Η προσέγγιση κατά την αλλαγή του τροφοδοτικού αντιστοιχεί στην προσέγγιση
κατά την αλλαγή συσσΩρευτή.
40
Ελληνικά
Κανονική λειτουργία
Η εμβέλεια του πεδίου σύλληψης ή/και η απομάκρυνση του σημείου ενεργοποίη-
σης και απενεργοποίησης από τη βάνα, εξαρτάται από τις οπτικές συνθήκες του
περιβάλλοντος (για παράδειγμα από τη μορφή και την αντανάκλαση του νιπτήρα
και του φΩτισμού του περιβάλλοντος), καθώς και από τη μορφή, το μέγεθος, την
ταχύτητα και την αντανάκλαση του αντικειμένου που έχει τεθεί στο πεδίο σύλληψης.
Το πεδίο σύλληψης της βάνας ή/και η απομάκρυνση του σημείου ενεργοποίησης
και απενεργοποίησης της βάνας, σε κανονική ενεργοποίηση, βρίσκεται περίπου
στο πεδίο τΩν 160 έΩς 200 mm. Τα σκούρα (για παράδειγμα γκρίζα-μαύρα)
αντικείμενα δεν αναγνΩρίζονται εύκολα από τη βάνα, εξαιτίας της μειΩμένης
αντανάκλασής τους. Η εμβέλεια του πεδίου σύλληψης ή/και η απομάκρυνση του
σημείου ενεργοποίησης και απενεργοποίησης μπορεί να είναι μικρότερη από
160 mm. Τα φΩτεινά ή ανακλώντα αντικείμενα αναγνΩρίζονται πολύ καλά από τη
βάνα, εξαιτίας της υψηλής αντανάκλασής τους. Η εμβέλεια του πεδίου σύλληψης
ή/και η απομάκρυνση του σημείου ενεργοποίησης και απενεργοποίησης μπορεί να
είναι μεγαλύτερη από 200 mm. Οι πηγές φΩτισμού με ισχυρή απόδοση δεν
επιτρέπεται να είναι στραμμένες απευθείας στο παράθυρο του αισθητήρα της
βάνας. Οι σταγόνες νερού ή το συμπύκνΩμα στο παράθυρο του αισθητήρα της
βάνας μπορεί να προκαλέσουν μη εσκεμμένη διαρροή νερού.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart
Λειτουργία πίεσης:
Συνιστώμενη λειτουργία πίεσης:
Πίεση ελέγχου:
Θερμοκρασία ζεστού νερού:
Μέγιστη θερμοκρασία εκροής σε διαφορά θερμοκρασίας 50Κ και πίεση ροής
0,3 MPa:
Χρόνος κίνησης εξ αδρανείας:
Αυτόματη απενεργοποίηση:
δευτερόλεπτα / 30 δευτερόλεπτα
ΣυσσΩρευτής:
Trafo (μετασχηματιστής):
Είδος προστασίας:
Θέση Πινακίδα τύπου:
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
(μειΩτής ροής)
®
(1 MPa = 10 bar = 147 PSI)
1 - 2 δευτερόλεπτα
10 δευτερόλεπτα (Εργοστασιακή ρύθμιση) / 20
CR-P2 / 6 V Lithium
230 V AC ± 10 % / 50 – 60 Hz / 30 mA
έΩς 0,8 MPa
0,1 - 0,5 MPa
1,6 MPa
έΩς 60°C
έΩς 42°C
IPX9
βλ. Σελίδα 69
