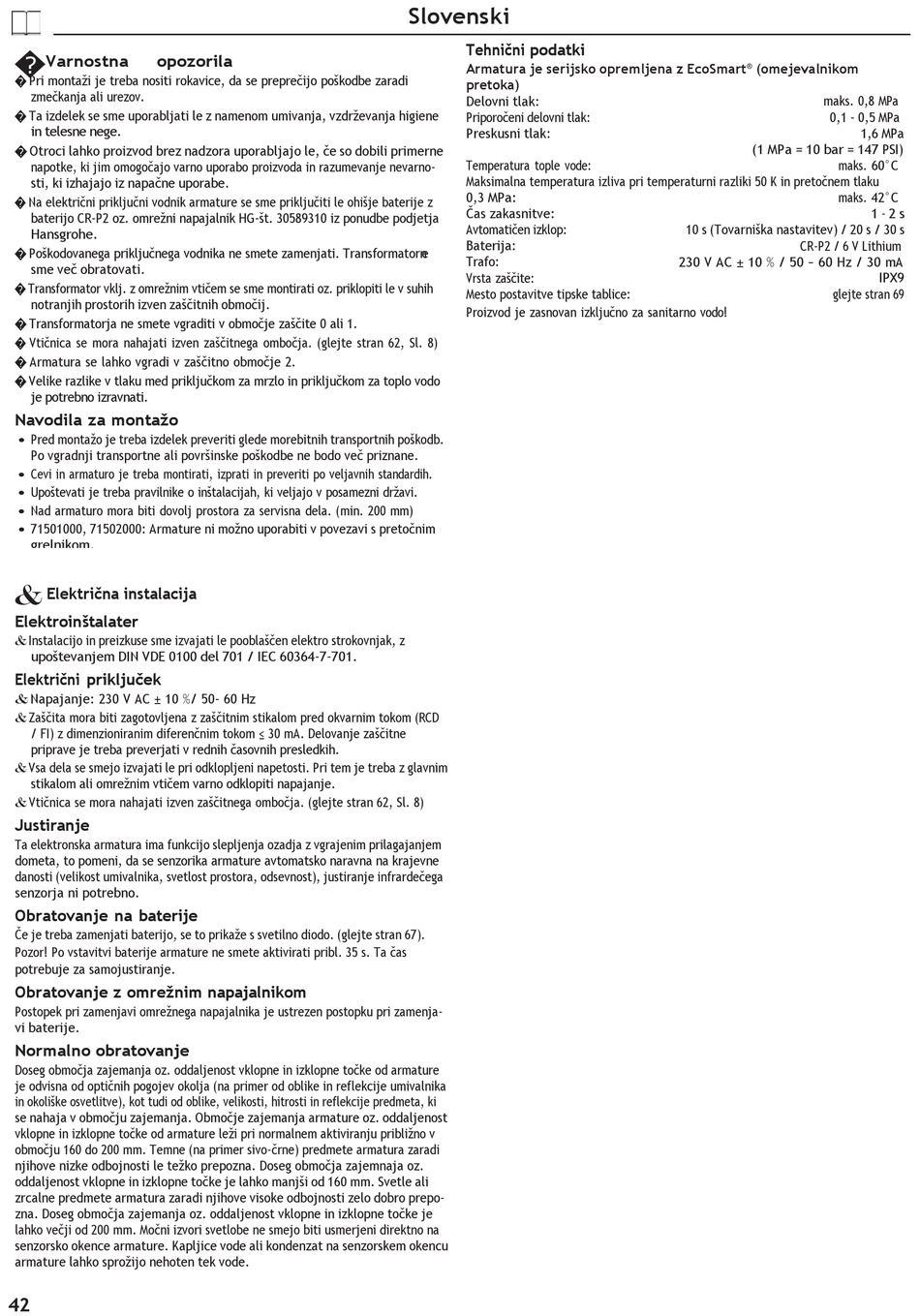

Varnostna opozorila
� Pri montaži je treba nositi rokavice, da se preprečijo poškodbe zaradi
zmečkanja ali urezov.
� Ta izdelek se sme uporabljati le z namenom umivanja, vzdrževanja higiene
in telesne nege.
� Otroci lahko proizvod brez nadzora uporabljajo le, če so dobili primerne
napotke, ki jim omogočajo varno uporabo proizvoda in razumevanje nevarno-
sti, ki izhajajo iz napačne uporabe.
� Na električni priključni vodnik armature se sme priključiti le ohišje baterije z
baterijo CR-P2 oz. omrežni napajalnik HG-št. 30589310 iz ponudbe podjetja
Hansgrohe.
� Poškodovanega priključnega vodnika ne smete zamenjati. Transformator n e
sme več obratovati.
� Transformator vklj. z omrežnim vtičem se sme montirati oz. priklopiti le v suhih
notranjih prostorih izven zaščitnih območij.
� Transformatorja ne smete vgraditi v območje zaščite 0 ali 1.
� Vtičnica se mora nahajati izven zaščitnega ombočja. (glejte stran 62, Sl. 8)
� Armatura se lahko vgradi v zaščitno območje 2.
� Velike razlike v tlaku med priključkom za mrzlo in priključkom za toplo vodo
je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebitnih transportnih poškodb.
Po vgradnji transportne ali površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo v posamezni državi.
• Nad armaturo mora biti dovolj prostora za servisna dela. (min. 200 mm)
• 71501000, 71502000: Armature ni možno uporabiti v povezavi s pretočnim
grelnikom.
&
Električna instalacija
Elektroinštalater
& Instalacijo in preizkuse sme izvajati le pooblaščen elektro strokovnjak, z
upoštevanjem DIN VDE 0100 del 701 / IEC 60364-7-701.
Električni priključek
& Napajanje: 230 V AC ± 10 %/ 50- 60 Hz
& Zaščita mora biti zagotovljena z zaščitnim stikalom pred okvarnim tokom (RCD
/ FI) z dimenzioniranim diferenčnim tokom ≤ 30 mA. Delovanje zaščitne
priprave je treba preverjati v rednih časovnih presledkih.
& Vsa dela se smejo izvajati le pri odklopljeni napetosti. Pri tem je treba z glavnim
stikalom ali omrežnim vtičem varno odklopiti napajanje.
& Vtičnica se mora nahajati izven zaščitnega ombočja. (glejte stran 62, Sl. 8)
Justiranje
Ta elektronska armatura ima funkcijo slepljenja ozadja z vgrajenim prilagajanjem
dometa, to pomeni, da se senzorika armature avtomatsko naravna na krajevne
danosti (velikost umivalnika, svetlost prostora, odsevnost), justiranje infrardečega
senzorja ni potrebno.
Obratovanje na baterije
Če je treba zamenjati baterijo, se to prikaže s svetilno diodo. (glejte stran 67).
Pozor! Po vstavitvi baterije armature ne smete aktivirati pribl. 35 s. Ta čas
potrebuje za samojustiranje.
Obratovanje z omrežnim napajalnikom
Postopek pri zamenjavi omrežnega napajalnika je ustrezen postopku pri zamenja-
vi baterije.
Normalno obratovanje
Doseg območja zajemanja oz. oddaljenost vklopne in izklopne točke od armature
je odvisna od optičnih pogojev okolja (na primer od oblike in reflekcije umivalnika
in okoliške osvetlitve), kot tudi od oblike, velikosti, hitrosti in reflekcije predmeta, ki
se nahaja v območju zajemanja. Območje zajemanja armature oz. oddaljenost
vklopne in izklopne točke od armature leži pri normalnem aktiviranju približno v
območju 160 do 200 mm. Temne (na primer sivo-črne) predmete armatura zaradi
njihove nizke odbojnosti le težko prepozna. Doseg območja zajemnaja oz.
oddaljenost vklopne in izklopne točke je lahko manjši od 160 mm. Svetle ali
zrcalne predmete armatura zaradi njihove visoke odbojnosti zelo dobro prepo-
zna. Doseg območja zajemanja oz. oddaljenost vklopne in izklopne točke je
lahko večji od 200 mm. Močni izvori svetlobe ne smejo biti usmerjeni direktno na
senzorsko okence armature. Kapljice vode ali kondenzat na senzorskem okencu
armature lahko sprožijo nehoten tek vode.
42
Slovenski
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart
pretoka)
Delovni tlak:
Priporočeni delovni tlak:
Preskusni tlak:
Temperatura tople vode:
Maksimalna temperatura izliva pri temperaturni razliki 50 K in pretočnem tlaku
0,3 MPa:
Čas zakasnitve:
Avtomatičen izklop:
Baterija:
Trafo:
Vrsta zaščite:
Mesto postavitve tipske tablice:
Proizvod je zasnovan izključno za sanitarno vodo!
® (omejevalnikom
maks. 0,8 MPa
0,1 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
maks. 60°C
maks. 42°C
10 s (Tovarniška nastavitev) / 20 s / 30 s
CR-P2 / 6 V Lithium
230 V AC ± 10 % / 50 – 60 Hz / 30 mA
glejte stran 69
1,6 MPa
1 - 2 s
IPX9
