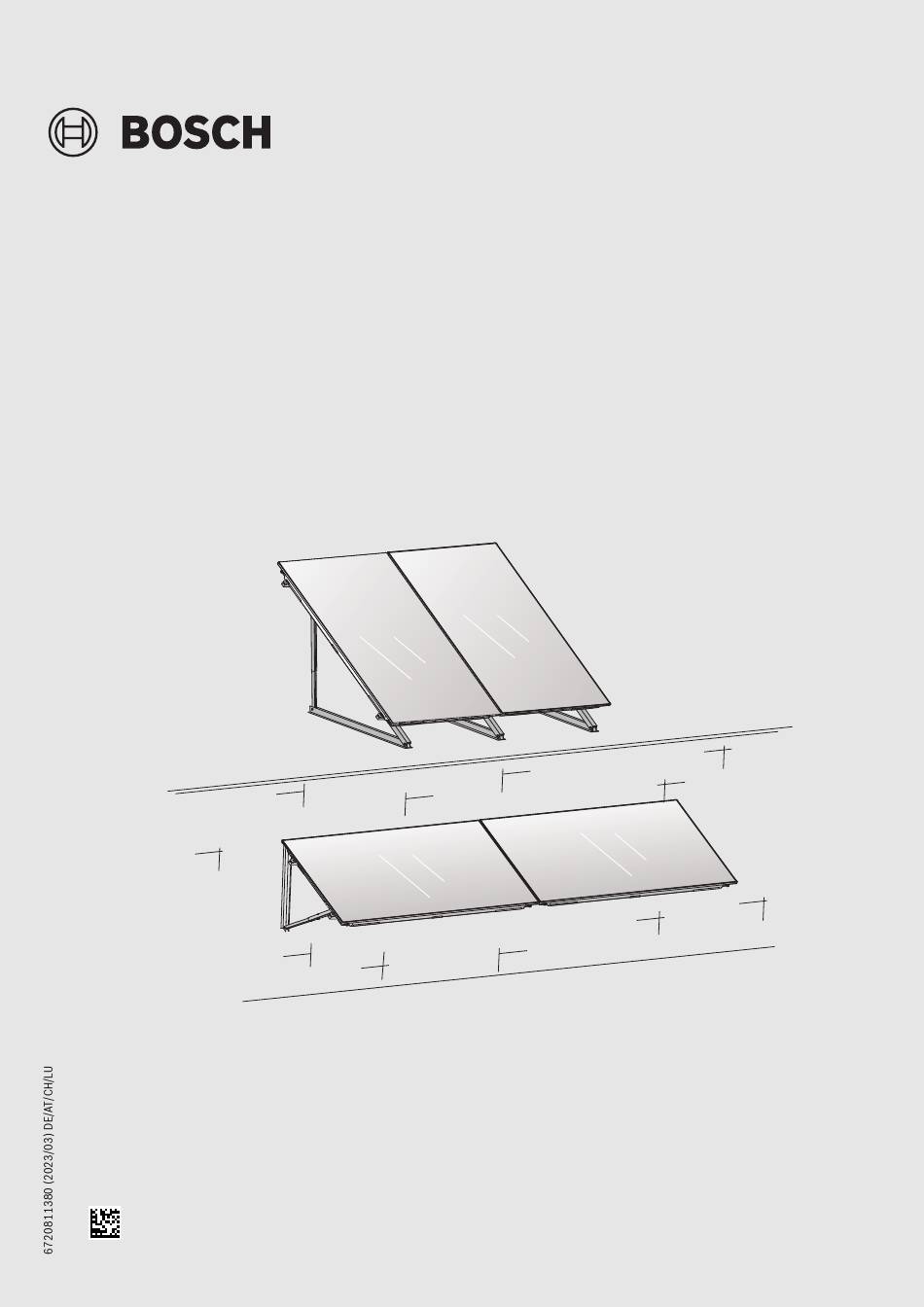

Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber

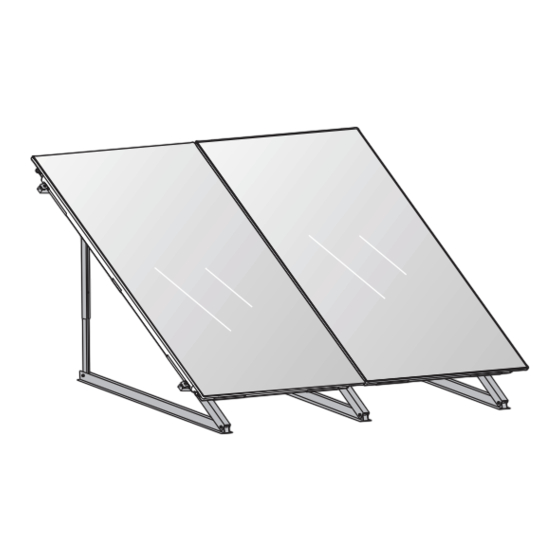

Flachkollektor Flachdach- und Fassadenmontage
SO 7000 TF
FT226-2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch SO 7000 TF

Inhaltszusammenfassung für Bosch SO 7000 TF

  • Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Flachkollektor Flachdach- und Fassadenmontage SO 7000 TF FT226-2...

  • Seite 2: Inhaltsverzeichnis

    Das Montage-Set ist ausschließlich für die sichere Montage der Kol- lektoren bestimmt. Jede andere Anwendung ist nicht 14 Umweltschutz, Außerbetriebnahme, Entsorgung..27 bestimmungsgemäß und somit von der Haftung ausgeschlossen. SO 7000 TF – 6720811380 (2023/03)

  • Seite 3: Hinweise Für Den Betreiber

    Jahren. ▶ Die Montage, die Wartung, den Umbau oder Instandsetzungen nur von einem zugelassenen Fachbetrieb ausführen lassen. ▶ Dem Solarregler liegt eine Bedienungsanleitung für den Betreiber bei. Auch die Hinweise in dieser Anleitung beachten! SO 7000 TF – 6720811380 (2023/03)

  • Seite 4: Produktdaten Zum Energieverbrauch

    Das Typschild des Kollektors befindet sich am Kollektorgehäuse. nationalen Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. Sie können die Konformitätserklärung des Produkts anfordern. Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung. Bild 2 Position des Typschildes SO 7000 TF – 6720811380 (2023/03)

  • Seite 5: Lieferumfang

    Steckverbinder 1) Bei Kollektortyp waagerecht: 2 x Kollektorstützen Tab. 4 Montage-Set Erweiterung, je weiteren Kollektor Je nach Montagesituation sind zusätzliche Kollektorstützen und zusätzli- che Profilschienen erforderlich. Auf diese wird in den folgenden Kapiteln hingewiesen. SO 7000 TF – 6720811380 (2023/03)

  • Seite 6: Bauteile Und Technische Dokumente

    Bauteile und technische Dokumente Die thermische Solaranlage dient der Warmwasserbereitung und bei Be- darf zusätzlich der Heizungsunterstützung und Schwimmbaderwär- mung. Sie besteht aus verschiedenen Bauteilen, die ebenfalls Installationsanleitungen enthalten. Weitere Anleitungen können sich bei den Zubehören befinden. SO 7000 TF – 6720811380 (2023/03)

  • Seite 7: Zubehör

    – Schneefanggitter am höheren Dach montieren. Voraussetzungen für die Montage – Zusätzliche Lasten bei der Montage berücksichtigen. Allgemeine Hinweise Da Dachdeckerbetriebe Erfahrungen mit Dacharbeiten und Gefährdun- gen durch Absturz haben, empfehlen wir, mit diesen Betrieben zu koope- rieren. SO 7000 TF – 6720811380 (2023/03)

  • Seite 8: Anordnung Der Kollektoren

    Montage auf Fassade: 2.0 kN/m 129 km/h (81 mph) 1) Entspricht einem Böengeschwindigkeitsdruck von 1,1 kN/m 2) Je nach Montageart und Kollektortyp nur mit Zubehör möglich 3) Entspricht einem Böengeschwindigkeitsdruck von 0,8 kN/m Tab. 7 Maximal zulässige Lasten SO 7000 TF – 6720811380 (2023/03)

  • Seite 9: Anstellwinkel Der Kollektoren

    • Bei schwach nach Norden geneigten Dächern: Neigungswinkel [2] = Anstellwinkel [1] + Dachneigung [3] 6720803995.16-1.ST 6720803995.16-1.ST Bild 14 Wechselseitiger Anschluss einer Parallelschaltung Absperrventil für Druckbefüllung (jede Kollektorreihe separat) ▶ 2 Reihen, gleichseitiger Anschluss: maximal 5 Kollektoren pro Reihe anschließen. SO 7000 TF – 6720811380 (2023/03)

  • Seite 10: Platzbedarf Am Dach

    2,18 m 60° 7,23 m 3,92 m 2,08 m Tab. 9 Abstand zwischen den Kollektorreihen bei minimalem Sonnen- stand (Flachdach 17°; Fassade 61°) ▶ Abstand X aus der Tabelle entnehmen oder mit der Formel ermitteln. SO 7000 TF – 6720811380 (2023/03)

  • Seite 11: Blitzschutz

    3,58 m 6,56 m 9,58 m 17,54 m • Material zur Rohrdämmung 4,78 m 8,76 m 10,78 m 19,73 m 5,98 m 10,95 m 11,98 m 21,93 m Tab. 10 Maß A, Anzahl Kollektoren SO 7000 TF – 6720811380 (2023/03)

  • Seite 12: Transport

    Teleskopschienen: Löcher für die Montage wählen ▶ Aus dem festgelegten Anstellwinkel den Neigungswinkel der Kollek- torstütze ermitteln. ▶ Löcher gemäß ermitteltem Neigungswinkel, Montageausrichtung und Installationsort des Kollektors wählen. 6720803995.25-1.ST 6720803995.25-1.ST Bild 24 Kollektoranschlüsse nicht als Transporthilfe nutzen SO 7000 TF – 6720811380 (2023/03)

  • Seite 13: Teleskopschienen Montieren

    Schiene oben um 140 mm kürzen und unteres Loch [4] wählen. In Abhängigkeit von Gebäudehöhe (Montagehöhe), Böenwindgeschwin- digkeit und Bodenschneelast gibt es 2 Ausführungen: • Grundausführung, zulässig für folgende Werte: – Bodenschneelast: max. 2,0 kN/m – Böenwindgeschwindigkeit: maximal 151 km/h (94 mph) SO 7000 TF – 6720811380 (2023/03)

  • Seite 14: Abstände Der Kollektorstützen Bei Fußverankerung Festlegen

    Abstände bei Beschwerungswannen Grundausführung, Kollektortyp senkrecht (Beschwerungswannen) Für den ersten Kollektor werden 2 Kollektorstützen benötigt. Für jeden weiteren Kollektor wird eine weitere Kollektorstütze benötigt. Beim 3., 5. 7. und 9. Kollektor wird eine zusätzliche Kollektorstütze benötigt. SO 7000 TF – 6720811380 (2023/03)
  • Seite 15 Montage, Maße in mm Bild 38 Ausführung für höhere Lasten, 3 senkrechte und alle weiteren Kollektoren (Angaben in mm, Beschwerungswannen) Ausführung für höhere Lasten, Kollektortyp senkrecht (Beschwe- rungswannen) Für höhere Lasten werden folgende Bauteile benötigt: SO 7000 TF – 6720811380 (2023/03)

  • Seite 16: Kollektorstützen Auf Flachdach Montieren

    Bild 39 Kollektorstützen auf Doppel-T-Träger, Maße in mm (Werte in Klammern: waagerechte Montage) Beschwerungswannen ▶ Kollektorstützen gemäß ermittelten Abstandsmaßen aufstellen. ▶ Je Kollektor 4 Beschwerungswannen [2] in untere Profile [1] und in- einander hängen [3]. SO 7000 TF – 6720811380 (2023/03)

  • Seite 17: Kollektorstützen An Fassade Montieren

    Lebensgefahr durch herunterfallende Kollektoren bei ungeeigneter Fassade! ▶ Kollektorstützen nur an einer geschlossenen, windundurchlässigen Fassade montieren. ▶ Vor der Montage die Tragfähigkeit der Befestigungswand und des Un- tergrunds prüfen. Bei Bedarf einen Statiker hinzuziehen. SO 7000 TF – 6720811380 (2023/03)

  • Seite 18: Montage Der Profilschienen

    ▶ Profilschienen waagerecht und im angegebenen Abstand ausrichten. Wasserwaage benutzen. ▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander ausrichten. ▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte an die Enden der Profilschienen legen. Bild 44 Profilschienen positionieren SO 7000 TF – 6720811380 (2023/03)

  • Seite 19: Montage Der Kollektoren

    Kollektoren kontrollieren. HINWEIS Undichtigkeiten durch beschädigte O-Ringe! Keine mineralölhaltigen Schmierstoffe (z. B. Gewindedichtpaste) ver- wenden. Die Kollektoranschlüsse sind ab Werk ausreichend geschmiert. 6720803995-17.1ST Bild 50 Verbindungs-Set am zweiten Kollektor und alle weiteren montie- SO 7000 TF – 6720811380 (2023/03)

  • Seite 20: Kollektoren Befestigen

    ▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera- turfühler oben am Kollektor ist. 6720640298-37.1ST WARNUNG Verletzungsgefahr durch herunterfallende Kollektoren. ▶ Sicherstellen, dass die Abrutschsicherungen in den Montagetaschen greifen. Bild 53 Kollektorspanner festdrehen SO 7000 TF – 6720811380 (2023/03)
  • Seite 21 ▶ Jeden Wellrohrverbinder an den Kollektoranschlüssen mit zwei Klammern sichern. 25 mm 25 mm 6720804148.39-1.ST 6720804148.39-1.ST Bild 57 Kollektoren zusammengeschoben 6720803995-11.1ST ▶ Alle weiteren Kollektoren genauso montieren. Bild 55 Zweiten Kollektor an den ersten Kollektor schieben SO 7000 TF – 6720811380 (2023/03)

  • Seite 22: Kollektortemperaturfühler Montieren

    Ausfall der Anlage durch defektes Fühlerkabel! ▶ Fühlerkabel vor möglichen Schäden, z. B. Marderfraß, schützen. 6720803995.18-1.ST 6720803995.18-1.ST Bild 60 Kollektortemperaturfühler montieren Wenn die Tauchhülse eines falschen Kollektors durchstoßen wurde, die- se Tauchhülse mit dem Stopfen aus dem Anschluss-Set abdichten. SO 7000 TF – 6720811380 (2023/03)

  • Seite 23: Hydraulischer Anschluss

    Bild 63 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts) HINWEIS Kollektorschaden durch verdrehte Rohre! ▶ Beim Festdrehen der Verschraubungen an der Winkeltülle gegenhal- ten. ▶ Winkel [2] auf an Kollektoranschluss schieben und mit Klammer [1] sichern. SO 7000 TF – 6720811380 (2023/03)

  • Seite 24: Anschluss-Set Für 2 Reihen Montieren (Zubehör)

    [5] in den Entlüftertopf einschrauben. 62). ▶ Verbindung [1] bauseits zwischen den Kollektorreihen mit Kupfer- rohr herstellen. 0010017162-01 6720804147.03-1.ST 6720804147.03-1.ST Bild 67 Verbindung zwischen den Kollektorreihen herstellen Bild 65 Vorlauf mit Entlüfter über Dach SO 7000 TF – 6720811380 (2023/03)

  • Seite 25: Abschlussarbeiten

    Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ▶ Rohrleitungen im Außenbereich mit UV-, wetter- und hochtempera- Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- turbeständigem Material (150 °C) dämmen. Schnittstellen vor Was- fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.

  • Seite 26: Wartung, Inspektion

      Sichtprüfung der Rohrleitungsdämmung auf dem Dach durchgeführt?      Sichtprüfung der Glasscheiben. Reinigung bei starker Ver- schmutzung. Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 20 Inbetriebnahme-, Inspektions- und Wartungsarbeiten SO 7000 TF – 6720811380 (2023/03)

  • Seite 27: Umweltschutz, Außerbetriebnahme, Entsorgung

    6720640298-60.1ST Bild 69 Belüftungsöffnungen Umweltschutz, Außerbetriebnahme, Entsor- gung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein.
  • Seite 28 DEUTSCHLAND Schulungsannahme ÖSTERREICH Telefon: (0 18 06) 003 250 Bosch Thermotechnik GmbH Robert Bosch AG Telefax: (0 18 03) 337 336 Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 Thermotechnik-Training@ www.bosch-homecomfort.de 1030 Wien de.bosch.com Allgemeine Anfragen: aus dem deutschen Festnetz 0,20 €/Gespräch,...
