8.1

Senkrechte Profilschienen montieren

▶ Passende Langlöcher wählen und Profilschiene mit Schiebemutter
am Dachhaken verbinden.
Wenn die Profilschiene ausgerichtet ist:
▶ Schraube festdrehen.

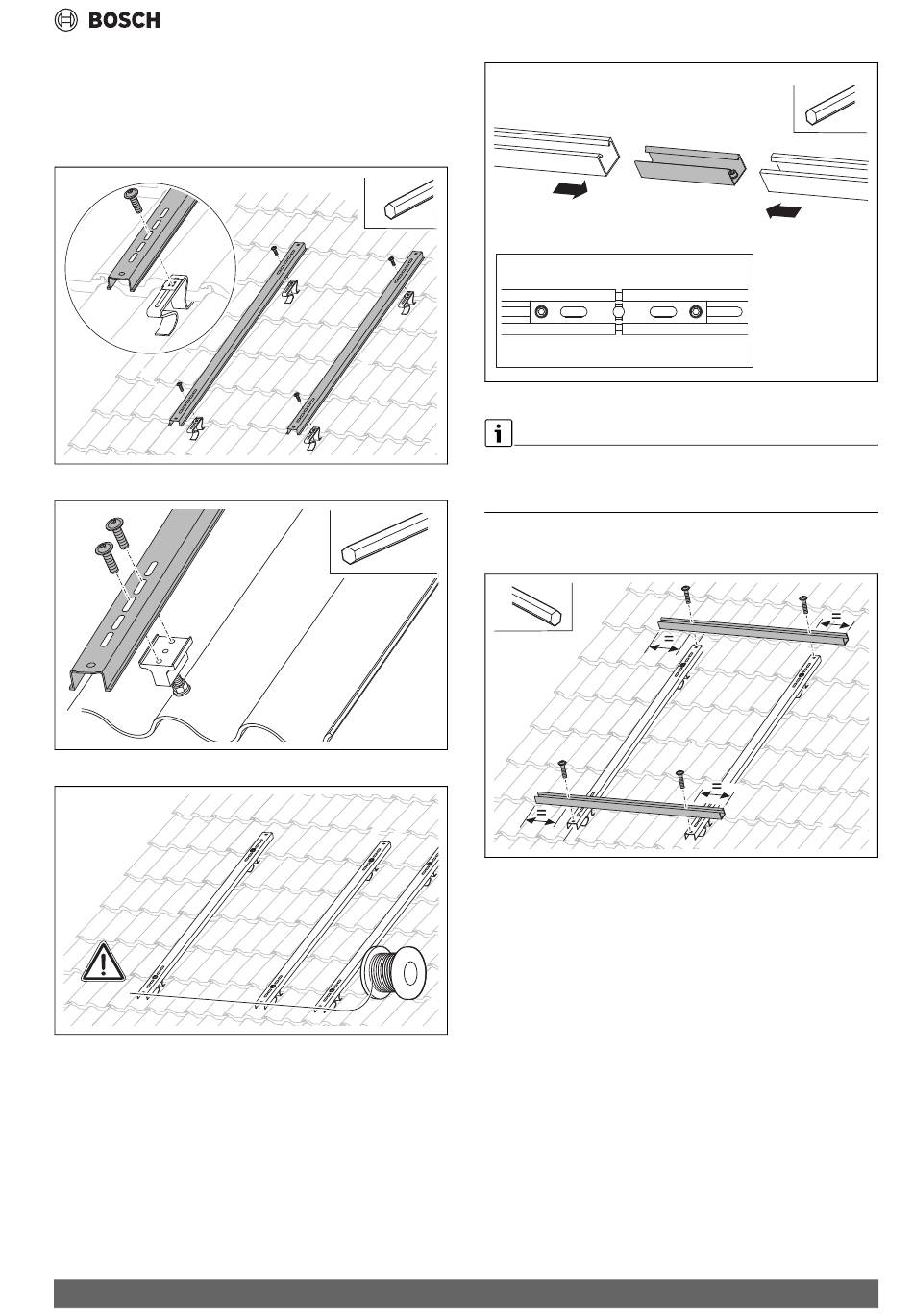

Bild 35 Profilschienen am Dachhaken befestigen
Bild 36 Mit Haltebock: Profilschiene mit 2 Schrauben befestigen
6720816962-30.1ST 6720816962-30.1ST
Bild 37 Profilschienen exakt ausrichten
8.2

Waagerechte Profilschienen montieren

Bei mehr als 3 Kollektoren müssen Sie die Profilschienen verbinden.
▶ Profilschienen bis zum Anschlag in den Steckverbinder schieben.
▶ Zur Arretierung die beiden vormontierten Gewindestifte im Steckver-
binder mit Schlüssel SW 5 anziehen.
SO 7000 TV, SO 8000 TV CPC – 6720817767 (2022/10)
Bild 38 Profilschienen verbinden
6720816962-16.1S 0010041720-001
Für die anschließende Kollektormontage ist es wichtig, dass die Profil-
schienen genau ausgerichtet werden.
▶ Die Schrauben erst nach dem Ausrichten fest anziehen.
▶ Waagerechte Profilschienen mit Innensechskantschlüssel 5 mm und
Schraube M8 auf die senkrechten Profilschienen schrauben.
0010041722-001
Bild 39 Profilschienen mit Schraube und Nietmutter verbinden
▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander
ausrichten.
▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte
an die Enden der Profilschienen legen.
▶ Schrauben M8 festdrehen.
Montage der Profilschienen
6720816962-19.1S 0010041780-001
6720816962-17.1S 0010041782-001
