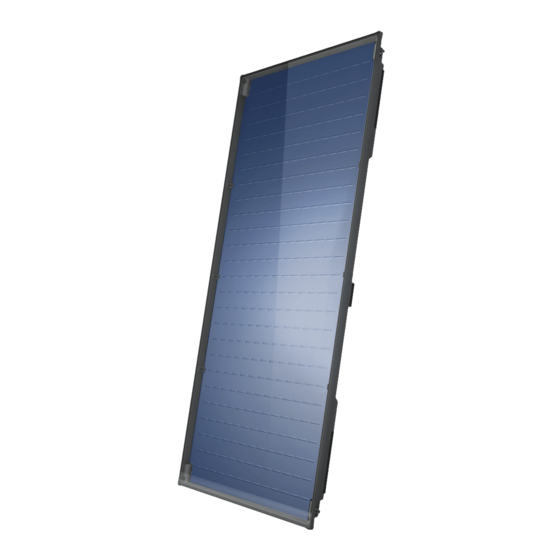

Bosch SO 7000 TF Installations- Und Wartungsanleitung
Flachkollektor für solarthermische anlagen indachmontage
Vorschau ausblenden
Andere Handbücher für SO 7000 TF:
- Installations- und wartungsanleitung für die fachkraft (36 Seiten) ,
- Installations- und wartungsanleitung (29 Seiten) ,
- Installations- und wartungsanleitung (28 Seiten)
Verwandte Anleitungen für Bosch SO 7000 TF
Inhaltszusammenfassung für Bosch SO 7000 TF

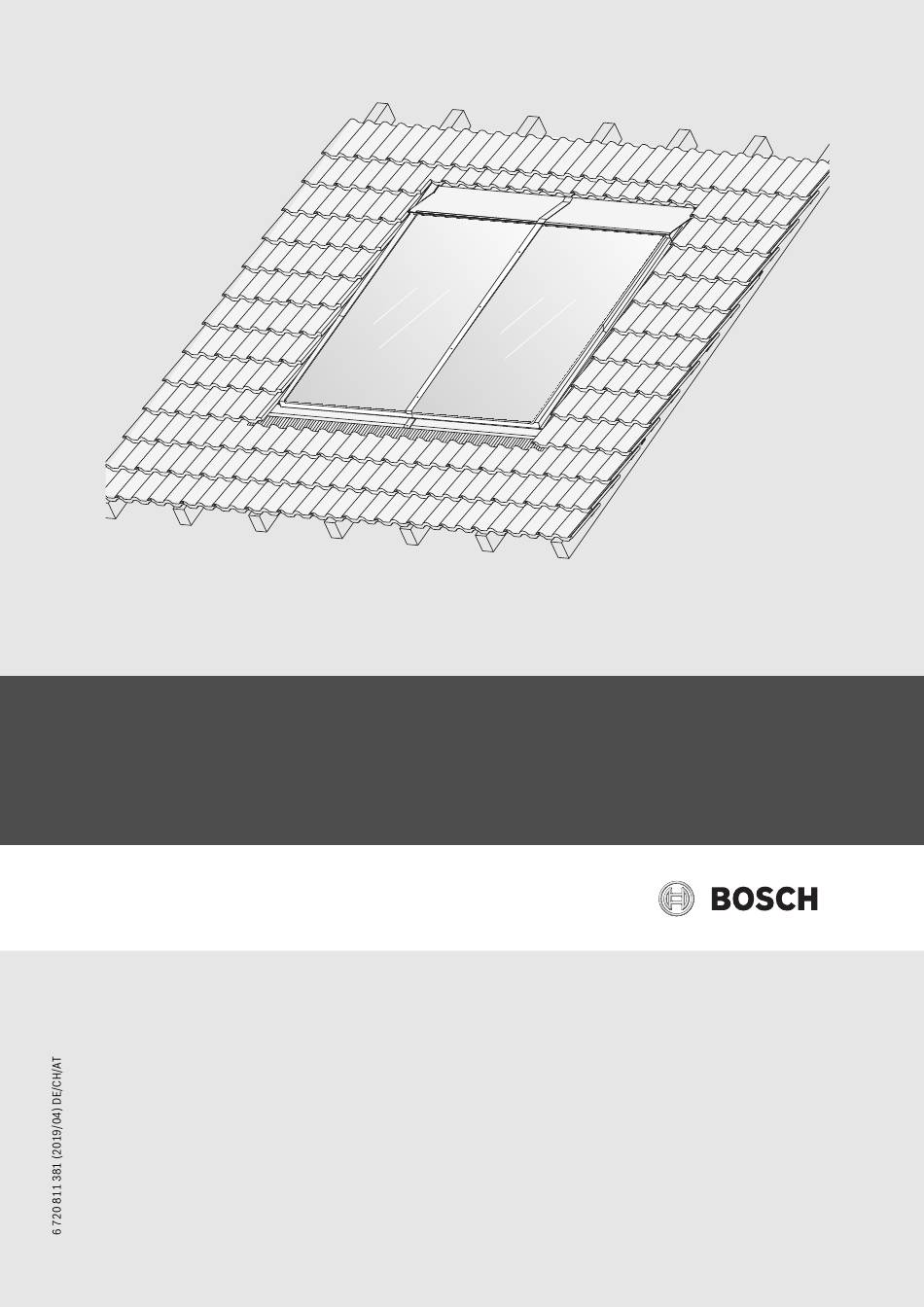

- Seite 1 6720804148.00-1.ST Flachkollektor für solarthermische Anlagen SO 7000 TF FT226-2 - Indachmontage Installations- und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
2 | Inhaltsverzeichnis Inhaltsverzeichnis Dreieckdichtband montieren ..... 30 Symbolerklärung und Sicherheitshinweise ....3 Bleischürze unten an Dacheindeckung anpassen . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise | 3 Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Gas- und Was- serinstallationen. Symbolerklärung ▶ Installationsanleitungen (Kollektor, Solarstation, Solarregler, usw.) vor der Installation lesen. Warnhinweise ▶ Sicherheits- und Warnhinweise beachten. ▶ Nationale und regionale Vorschriften, technische Regeln und Richtli- Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet. -
Seite 4: Angaben Zum Kollektor Und Zubehör
4 | Angaben zum Kollektor und Zubehör Angaben zum Kollektor und Zubehör mbar mbar 1400 Der Flachkollektor FT226-2 wird in dieser Anleitung kurz als Kollektor bezeichnet. 1200 Kollektor 1000 50 100 150 200 250 300 350 400 450 500 0010026632-01 Bild 2 Druckverluste der Kollektoren Druckverlustkurve für Typ senkrecht Druckverlustkurve für Typ waagerecht... -
Seite 5: Bestimmungsgemäße Verwendung
Angaben zum Kollektor und Zubehör | 5 Bestimmungsgemäße Verwendung ▶ Nach den örtlichen Schneelasten erkundigen. Das Ansammeln von Schneemengen oberhalb des Kollektors verhin- Das Montage-Set ist ausschließlich für die sichere Befestigung der Kol- dern: lektoren bestimmt. ▶ Schneefanggitter oberhalb des Kollektors montieren (Abstand von ▶... -
Seite 6: Lieferumfang
6 | Angaben zum Kollektor und Zubehör Lieferumfang Einzelne Bauteile des Montage-Sets sind je nach Kollektortyp (senk- recht/waagerecht) und Dacheindeckung unterschiedlich ausgeführt. ▶ Lieferungen auf Unversehrtheit und Vollständigkeit prüfen. 2.7.1 Montage-Set für senkrechte Kollektoren 6720809023.01-1.ST 6720809023.01-1.ST Bild 5 Montage-Set für 3 senkrechte Kollektoren: 1 x Grundausführung für die ersten beiden Kollektoren und 1 x Montage-Set Erweiterung (grau) für jeden weiteren Kollektor Grundaus- Erweite-... -
Seite 7: Montage-Set Für Waagerechte Kollektoren
Angaben zum Kollektor und Zubehör | 7 2.7.2 Montage-Set für waagerechte Kollektoren 6720809023.03-1.ST 6720809023.03-1.ST Bild 6 Montage-Set für 3 waagerechte Kollektoren: 1 Montage-Set Grundausführung für die ersten beiden Kollektoren und 1 x Montage-Set Erweite- rung (grau) für jeden weiteren Kollektor Grundaus- Erweite- Grundaus-... -
Seite 8: Montage-Set Für Einen Single-Kollektor
8 | Angaben zum Kollektor und Zubehör 2.7.3 Montage-Set für einen Single-Kollektor 6720809023.04-1.ST 6720809023.04-1.ST Bild 7 Montage-Set für 1 senkrechten (links) und waagerechten (rechts) Kollektor Single-Kollektor, senkrecht senk- waage- Single-Kollektor, waagerecht Bauteil recht recht Hafter 12 x 12 x senk- waage- Dichtungsband (Rolle) Bauteil... -
Seite 9: Anschluss-Set
Angaben zum Kollektor und Zubehör | 9 2.7.4 Anschluss-Set 6720804148-33.1ST Bild 8 1 Anschluss-Set Indach und 2 Verbindungs-Sets (grau) Anschluss-Set für ein Kollektorfeld: 2.7.5 Kollektor mit 2 Verbindungs-Sets Pos. 1 Klammer (Ersatz) Pos. 2 Anschlussrohr (Dämmung nicht abgebildet) Pos. 3 Installations- und Wartungsanleitung Pos. -
Seite 10: Vorschriften
10 | Vorschriften Alle verwendeten Verpackungsmaterialien sind umwelt- Vorschriften verträglich und wiederverwertbar. Gültigkeit der Vorschriften ▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vorschrif- ▶ Transportverpackungen mit dem umweltfreundlichsten Recyclingver- ten sind ebenfalls zum Zeitpunkt der Installation gültig. fahren entsorgen. Normen, Vorschriften, Richtlinien HINWEIS: Beschädigungen an den Kollektoranschlüs- ▶... -
Seite 11: Vor Der Montage
Vor der Montage | 11 ▶ Beschattungen des Kollektorfeldes durch Nebengebäude, Bäume Vor der Montage usw. vermeiden. Allgemeine Hinweise WARNUNG: Wenn der Kollektor und das Montagemate- rial längere Zeit der Sonnenstrahlung ausgesetzt sind, besteht Verbrennungsgefahr an diesen Teilen! ▶ Persönliche Schutzausrüstung tragen. ▶... -
Seite 12: Anordnung Der Kollektoren
12 | Vor der Montage Anordnung der Kollektoren Blitzschutz Detaillierte Informationen zur Planung der Anlagenhydraulik und der ▶ Nach den regionalen Vorschriften erkundigen, ob eine Blitzschutzan- Bauteile der Planungsunterlage Solartechnik entnehmen. lage erforderlich ist. Häufig wird der Blitzschutz z. B. für Gebäude gefordert, die eine Höhe Zulässige Anordnung und Ausrichtung von 20 m übersteigen. -
Seite 13: Platzbedarf Am Dach
Vor der Montage | 13 Platzbedarf am Dach • Maß a: Beide Formeln sind möglich. Der kleinere Wert kann angewen- GEFAHR: Lebensgefahr durch Kollektoren, die den det werden. Wind- und Sogspitzen nicht standhalten! • Maß A: Platzbedarf inkl. Blech Tabelle 10 ▶... -
Seite 14: Dach Für Die Montage Vorbereiten
14 | Dach für die Montage vorbereiten Dach für die Montage vorbereiten ▶ Zur besseren Begehbarkeit des Daches eine Dachdeckerleiter ver- GEFAHR: Lebensgefahr durch Sturz vom Dach! wenden oder einzelne Dachziegel hochschieben. ▶ Bei allen Arbeiten auf dem Dach gegen Absturz si- ▶... -
Seite 15: Horizontale Ausgangsposition Festlegen
Dach für die Montage vorbereiten | 15 6.1.1 Horizontale Ausgangsposition festlegen Untere Reihe der Eindeckung bei Bedarf anpassen Die horizontale Ausgangsposition so wählen, dass die HINWEIS: Dachundigkeit durch fehlerhafte Montage Dachziegel beim Eindecken des Dachs möglichst nur am des unteren Eindeckbleches! rechten Rand des Kollektorfelds geschnitten werden. -
Seite 16: Zusätzliche Dachlatten Montieren
16 | Dach für die Montage vorbereiten Zusätzliche Dachlatten montieren Bei Montage auf einem verschalten Dach sind keine zusätzlichen Dach- ▶ Länge der zusätzlichen Dachlatten anpassen, so dass die Lattenstöße latten erforderlich. Die Montagemaße werden auf der vorhandenen Ver- auf den Dachsparren befestigt werden können. schalung angebracht. -
Seite 17: Position/Abstände Der Zusätzlichen Dachlatten
Dach für die Montage vorbereiten | 17 6.3.2 Position/Abstände der zusätzlichen Dachlatten 6720809023.05-1.ST 6720809023.05-1.ST Bild 24 Position der zusätzlichen Dachlatten Abstand zur Dachlatte für Montagehalter Abstand zur Dachlatte für Niederhalter an unterer Montagetasche Abstand zur Dachlatte für Niederhalter an mittlerer Montage- tasche (entfällt bei Kollektortyp waagerecht) Abstand zur Dachlatte für Niederhalter an oberer Montagetasche Abstand zur Dachlatte für Styroporkeil am oberen Eindeckblech... -
Seite 18: Anordnung Der Unteren Eindeckbleche
18 | Dach für die Montage vorbereiten 6.3.3 Zusätzliche Dachlatten montieren Anordnung der unteren Eindeckbleche VORSICHT: Gebäudeschaden durch Dachundichtigkei- VORSICHT: Gebäudeschaden durch Dachundichtigkei- ten! ten! ▶ Lattenstöße auf den Sparren befestigen. ▶ Halter, Verbinder und Eindeckbleche sehr sorgfältig ▶ Lattenstöße ausreichend verbinden, z.B. durch Kon- montieren, um Undichtigkeiten im Kollektorfeld zu tern mit vorhandenen Dachlatten. -
Seite 19: Halter Und Verbinder Montieren
Dach für die Montage vorbereiten | 19 Halter und Verbinder montieren 3. Nur das Unterteil des Verbinders genau mittig an Markierung auf Dachlatte M schrauben. 1. Montagehalter für alle Kollektoren auf Dachlatte M schrauben. Hierbei muss die Abkantung an der Dachlatten-Unterkante liegen. 2. -
Seite 20: Untere Eindeckbleche Montieren
20 | Dach für die Montage vorbereiten Untere Eindeckbleche montieren 1. Rechtes unteres Eindeckblech in Montagehalter einschieben. Beim Einschieben ist ein deutliches Klicken zu hören. VORSICHT: Verletzungsgefahr durch scharfkantige Ble- 2. Linkes unteres Eindeckblech in Montagehalter einschieben. che! Beim Einschieben ist ein deutliches Klicken zu hören. ▶... -
Seite 21: Montage Der Kollektoren
Montage der Kollektoren | 21 ▶ Untere Eindeckbleche durch die Bohrungen der Abrutschsicherung Montage der Kollektoren mit 2 Schrauben auf der Dachlatte befestigen. GEFAHR: Lebensgefahr durch Sturz vom Dach! ▶ Montage auf dem Dach mit mindestens 2 Personen durchführen. WARNUNG: Verletzungsgefahr durch herunterfallende Kollektoren! ▶... -
Seite 22: Dichtband In Kollektorrahmen Einlegen
22 | Montage der Kollektoren 7.1.2 Dichtband in Kollektorrahmen einlegen ▶ Linken Kollektor auflegen und mit den unteren Montagetaschen in die Abrutschsicherungen gleiten lassen. ▶ Kollektorkante [3] des Kollektors säubern. ▶ Schutzfolie vom Dichtband abziehen. ▶ Dichtband [2] mit der klebenden Seite in die Kollektorkante der lin- ken und rechten Außenseiten [1] des Kollektorfelds anbringen. -
Seite 23: Weitere Kollektoren Montieren
Montage der Kollektoren | 23 1. Weitere doppelseitige Niederhalter auf die Dachlatten schrauben und Weitere Kollektoren montieren so positionieren, dass die Niederhalter in die seitlichen Montageta- ▶ Senkrechte Anordnung: Mit Lotschnur Montageposition der doppel- schen greifen und bündig sitzen. seitigen Niederhalter [2] auf zusätzliche Dachlatte [1] für oberen Ver- 2. - Seite 24 24 | Montage der Kollektoren ▶ Rechten Kollektor auflegen und mit den unteren Montagetaschen in ▶ Dabei sicherstellen, dass die Anschlüsse auf die vormontierten Well- die Abrutschsicherungen gleiten lassen. rohrverbinder [2] am linken Kollektor geschoben werden und die hyd- raulische Verbindung hergestellt ist. ▶...
-
Seite 25: Kollektorfühler Montieren
Montage der Kollektoren | 25 1. Bei Feldern mit >2 Kollektoren: Weitere doppelseitige Niederhalter Kollektorfühler montieren mit Schrauben 6x60 montieren. Der Kollektorfühler liegt dem Solarregler bei. 2. Niederhalter so positionieren, dass sie in die seitlichen Montageta- schen greifen und bündig sitzen. Dabei Schrauben nur leicht anzie- HINWEIS: Ausfall der Anlage durch defektes Fühlerka- hen. -
Seite 26: Hydraulischer Anschluss
26 | Hydraulischer Anschluss Rohrleitung ohne Entlüfter am Dach anschließen Hydraulischer Anschluss ▶ Anschlussrohr auf den Kollektoranschluss schieben und mit Klammer sichern. Informationen zum Verlegen der Rohrleitungen zum Kollektor befinden sich in der Anleitung der Solarstation. ▶ Rohrleitung [2] in Klemmringverschraubung stecken [1] und Ver- schraubung festdrehen. -
Seite 27: Montage Der Eindeckbleche
Montage der Eindeckbleche | 27 Montage der Eindeckbleche ▶ Bisherige Installation kontrollieren. Kontrollarbeiten Abrutschsicherungen montiert? Niederhalter montiert und Schrauben angezogen? Wellrohrverbinder mit Klammern gesichert? Kollektorfühler bis zum Anschlag eingeschoben? Dichtheitsprüfung durchgeführt und alle Anschlüsse auf Dichtheit überprüft (siehe Anleitung Solarstation)? Tab. -
Seite 28: Seitliche Eindeckbleche Montieren
28 | Montage der Eindeckbleche Seitliche Eindeckbleche montieren ▶ Senkrecht: Seitliche Eindeckbleche mit 3 Haftern fixieren. ▶ Waagerecht: Seitliche Eindeckbleche mit 2Haftern fixieren. Daran erkennen Sie die Eindeckbleche: • Die waagerechte Ausführung ist einteilig. • Die senkrechte Ausführung ist zweiteilig. •... -
Seite 29: Mittlere Abdeckleiste Montieren
Montage der Eindeckbleche | 29 Bei senkrechten und waagerechten Kollektoren ist die Montageposition am oberen Kollektorrand unterschied- lich. 5x30 5x30 5x13 6720804148.29-1.ST 6720804148.29-1.ST Bild 67 Senkrechte Ausführung 6720804148.30-1.ST 6720804148.30-1.ST Bild 65 Blenden festschrauben Mittlere Abdeckleiste montieren ▶ Alle Nutensteine der Abdeckleiste in eine senkrechte Position brin- 5x30 5x30 gen. -
Seite 30: Dreieckdichtband Montieren
30 | Montage der Eindeckbleche 1. Linkes oberes Eindeckblech neben das rechte obere Eindeckblech 1. Oberteil des Verbinders mit dem Falz an der Unterkante zwischen auflegen. Dichtlippe und Blechkante des oberen Eindeckblechs einrasten. 2. Durch Druck von oben das Eindeckblech am Kollektorrahmen einras- 2. -
Seite 31: Bleischürze Unten An Dacheindeckung Anpassen
Montage der Eindeckbleche | 31 ▶ Dreieckdichtband nach jeder Dachziegel einschneiden. Bei Eindeckung mit Schiefer ▶ Klebeschnur für unteres Eindeckblech zuschneiden. Bei Bedarf stü- ckeln, so dass je Eindeckblech mindestens 50 cm Klebeschnur vor- handen sind. 1. Unterkante des unteren Eindeckblechs leicht anheben und Klebe- schnur auf Eindeckung drücken. -
Seite 32: Abschlussarbeiten
32 | Abschlussarbeiten Dachziegelauflage montieren und obere Dachziegel auflegen Abschlussarbeiten ▶ Dachziegelauflage entsprechend der ermittelten Position auflegen und an Dachlatte befestigen. 10.1 Dach eindecken Befestigung zugeschnittener Dachziegel: ▶ Zugeschnittene Enden der Dachziegel bei Bedarf mit entsprechenden Klammern aus dem Dachdeckerhan- del befestigen. -
Seite 33: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung | 33 Umweltschutz und Entsorgung Umweltschutz ist unser Unternehmensgrundsatz. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Verordnungen zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berück- sichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 34: Wartung/Inspektion
34 | Wartung/Inspektion Die Installations- und Wartungsanleitung der Solarstati- Wartung/Inspektion on enthält Angaben zur Wartung der Gesamtanlage. Auch diese Angaben beachten. GEFAHR: Lebensgefahr durch Stürze! ▶ Bei allen Arbeiten auf dem Dach gegen Absturz si- Wir empfehlen, nach ca. 500 Betriebsstunden die erste Wartung/Ins- chern. -
Seite 35: Demontage Der Oberen Eindeckbleche
Wartung/Inspektion | 35 12.1 Demontage der oberen Eindeckbleche ▶ Oberteil des Verbinders [2] und Abdeckleiste [1] entfernen. ▶ Dichtlippe vom oberen Eindeckblech abziehen [1.]. 6720647804-81.1ST Bild 81 Dichtlippe abziehen 1. Von oben auf das obere Eindeckblech drücken. 2. Oberes Eindeckblech nach hinten abziehen. 6720647804-82.1ST Bild 82 Eindeckblech abziehen 12.2 Reinigung der Kollektoren... - Seite 36 Bosch Thermotechnik GmbH Junkers Bosch Deutschland Junkersstraße 20-24 D-73249 Wernau www.bosch-einfach-heizen.de Robert Bosch AG Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 810 200 313 Technische Hotline: +43 179 722 8666 www.bosch-heizen.at Verkauf.Heizen@at.bosch.com Meier Tobler AG Feldstrasse 11 CH-6244 Nebikon Tel.: +41 44 806 41 41...
