TRANSPORT UND HANDHABUNG
10

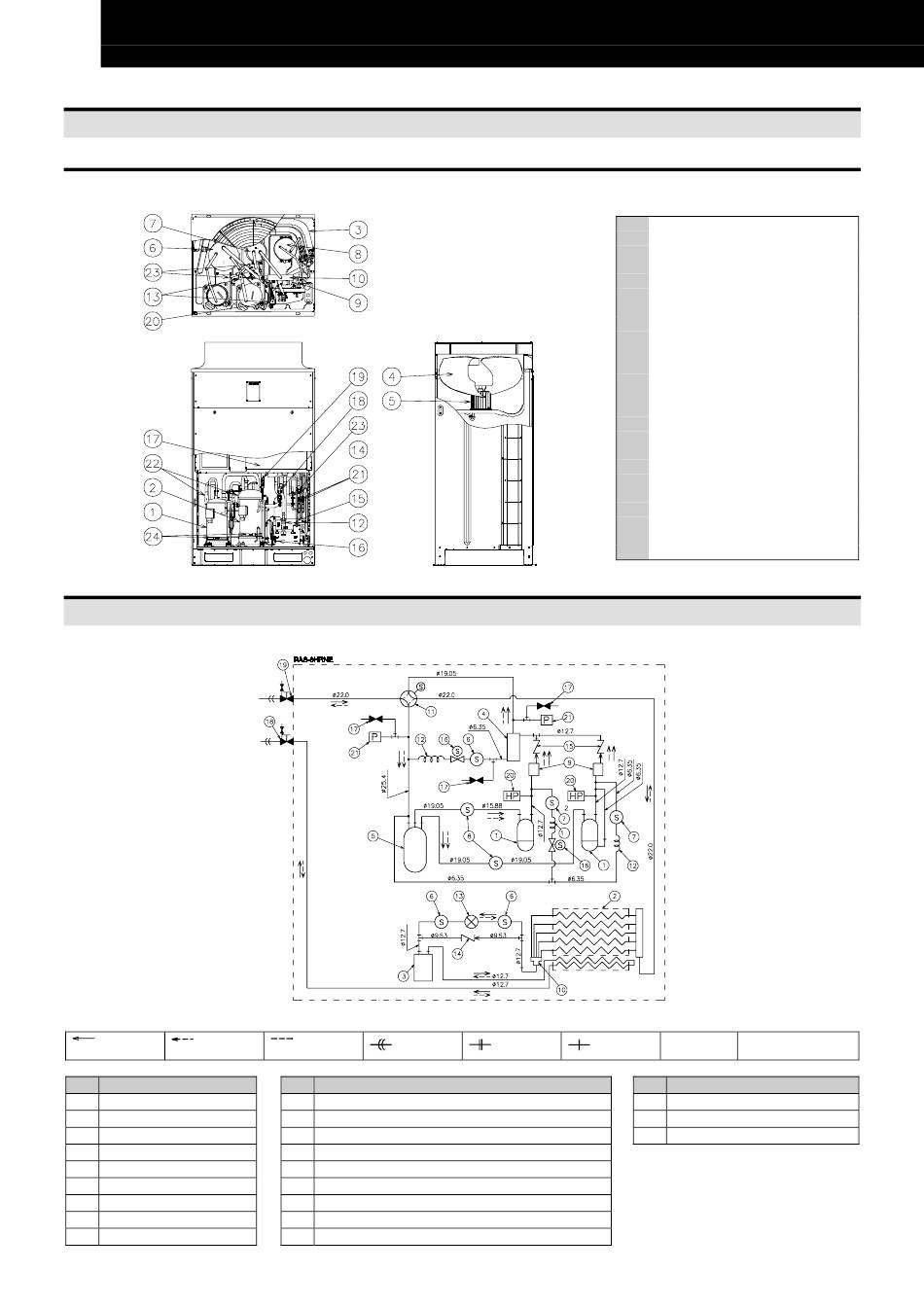

8. TEILEBEZEICHNUNG

Beispiel für Teilebezeichnungen. Weitere Informationen finden Sie im technischen Handbuch.
8.1. AUSSENGERÄT (8-12 PS) HRNE
9. KÄLTEKREISLAUF
Beispiel für einen Kältekreislauf. Weitere Informationen finden Sie im technischen Handbuch.
:
Kältemittelfluss
: Kältemittelfluss
für Kühlung für Heizung
Nr. Teilebezeichnung
1 Kompressor
2 Wärmetauscher
3 Empfänger
4 Ölabscheider
5 Akkumulator
6 Sieb
7 Sieb
8 Sieb
9 Sieb
:Kältemittel-
:Konusanschluss
leitungen bauseitig
Nr. Teilebezeichnung
10 Verteiler
11 Umschaltventil
12 Kapillarschlauch
13 Expansionsventil
14 Absperrventil
15 Absperrventil
16 Magnetventil (Gasumgehung)
17 Kontrollmuffe
18 Absperrventil für Flüssigkeitsleitung
Nr. Teilebezeichnung
1 Kompressor (Wechselrichter)
2 Kompressor-Dauerdrehzahl
3 Wärmetauscher
4 Lüfter
5 Lüftermotor
6 Akkumulator
7 Ölabscheider
8 Umschaltventil
9 Expansionsventil
10 4-Wege-Ventil
11 Absperrventil Gasleitung
12 Absperrventil Flüssigkeitsleitung
13 Umschaltventil
14 Kontrollmuffe niedrig
15 Kontrollmuffe hoch
16 Kontrollmuffe (für Ölabscheider)
17 Elektrischer Schaltkasten
18 Niederdrucksensor
19 Hochdrucksensor
20 Hochdruck-Schutzschalter
21 Sieb
22 Sieb
23 Kontrollfenster
24 Kurbelgehäuseheizung
Kältemittel:
Anschlussflansch : Lötverbindung
R410A
Nr.
19
20
21
Luftdichteprüfung:
3,3 MPa
Teilebezeichnung
Absperrventil für Gasleitung
Hochdruck-Schutzschalter
Kältemitteldruck-Sensor
