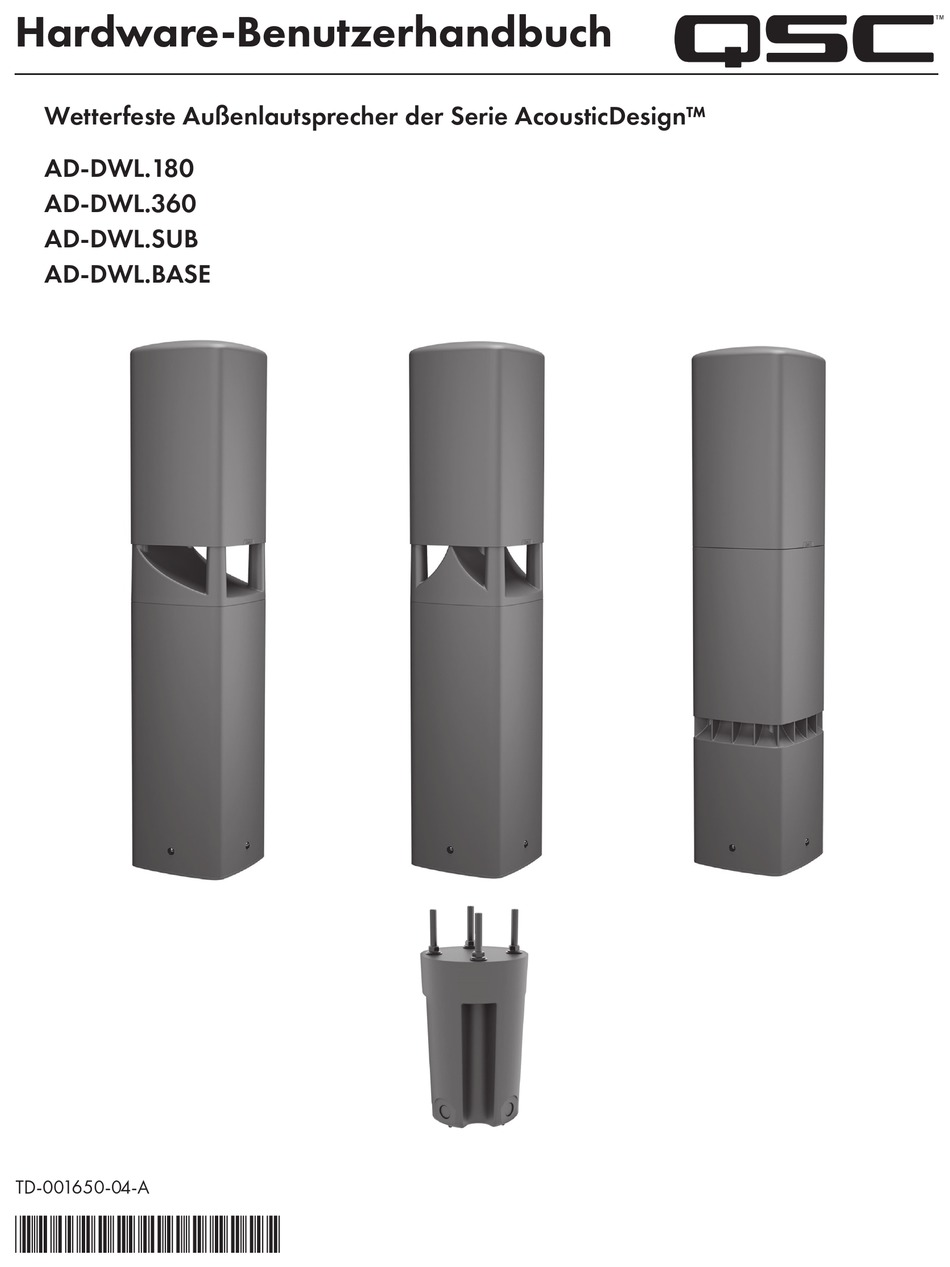

- Seite 1 Hardware-Benutzerhandbuch Wetterfeste Außenlautsprecher der Serie AcousticDesign™ AD-DWL.180 AD-DWL.360 AD-DWL.SUB AD-DWL.BASE TD-001650-04-A *TD-001650-04*...
-
Seite 2: Wichtige Sicherheitshinweise
ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE Der Begriff WARNUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. - Seite 3 RoHS-Hinweise Die AD-DWL-Lautsprecher von QSC erfüllen die Bestimmungen der RoHS-Richtlinie der Europäischen Union. Die AD-DWL-Lautsprecher von QSC erfüllen die Anforderungen der „China RoHS“. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen. AD-DWL-Lautsprecher von QSC 部件名称...
-
Seite 4: Lieferumfang
Lieferumfang • (1) AD-DWL.180, AD-DWL.360 oder AD-DWL.SUB • (1) Montageschablone • (1) Manschette • (1) Lackiermaske für AD-DWL.180, (2) Lackiermasken für AD-DWL.360* • (4) Torx M6-Schrauben für Manschette * Lackiermaske nicht erforderlich für AD-DWL.SUB. Anleitungen • (1) Torx-Bit zum Lackieren sind im Selbsthilfe-Portal zu finden. - Seite 5 Montage auf Beton/harten Oberflächen – Forts. Verdrahten des Lautsprechers — Abbildung 4 — 1. Den Lautsprecher mit der offenen Unterseite in der Nähe der montierten Manschette auf den Boden legen. 2. Eine solide und wasserdichte Verbindung zwischen dem Kabelschwanz des Lautsprechers und dem Ausgang des Verstärkers herstellen, wobei rot der Pluspol (+) und schwarz der Minuspol (-) ist.
- Seite 6 Montage im Boden Für die Montage im Boden ist das Zubehör AD-DWL.BASE* (Sockel) erforderlich, das alle erforderlichen Teile (Bolzen, Muttern und Unterlegscheiben) enthält, um die Lautsprechermanschette am SOCKEL zu befestigen. Vorbereiten des SOCKELS Bei Bedarf die seitlichen Aussparungen entfernen, um den Kabelkanal für die Lautsprecherkabel zwischen den Lautsprechern und dem Verstärker anbringen zu können.
- Seite 7 Montage im Boden – Forts. Montage der Manschette Die Drehrichtung der Manschette (Abbildung 1 1) bestimmt die Ausrichtung des Lautsprechers. Die Manschette kann um ±26° aus der Bogenmitte gedreht werden. Manschette HINWEIS: Siehe Abbildung 12 für die richtige Platzierung der Muttern und Unterlegscheiben, die in den folgenden Schritten beschrieben wird.
- Seite 8 Montage im Boden – Forts. — Abbildung 14 — Verdrahten des Lautsprechers 1. Den Lautsprecher mit der offenen Unterseite in der Nähe der montierten Manschette auf den Boden legen. 2. Eine solide und wasserdichte Verbindung zwischen dem Kabelschwanz des Lautsprechers und dem Ausgang des Verstärkers herstellen, wobei rot der Pluspol (+) und schwarz der Minuspol (-) ist.
- Seite 9 © 2023 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo, Q-SYS und das Q-SYS-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
