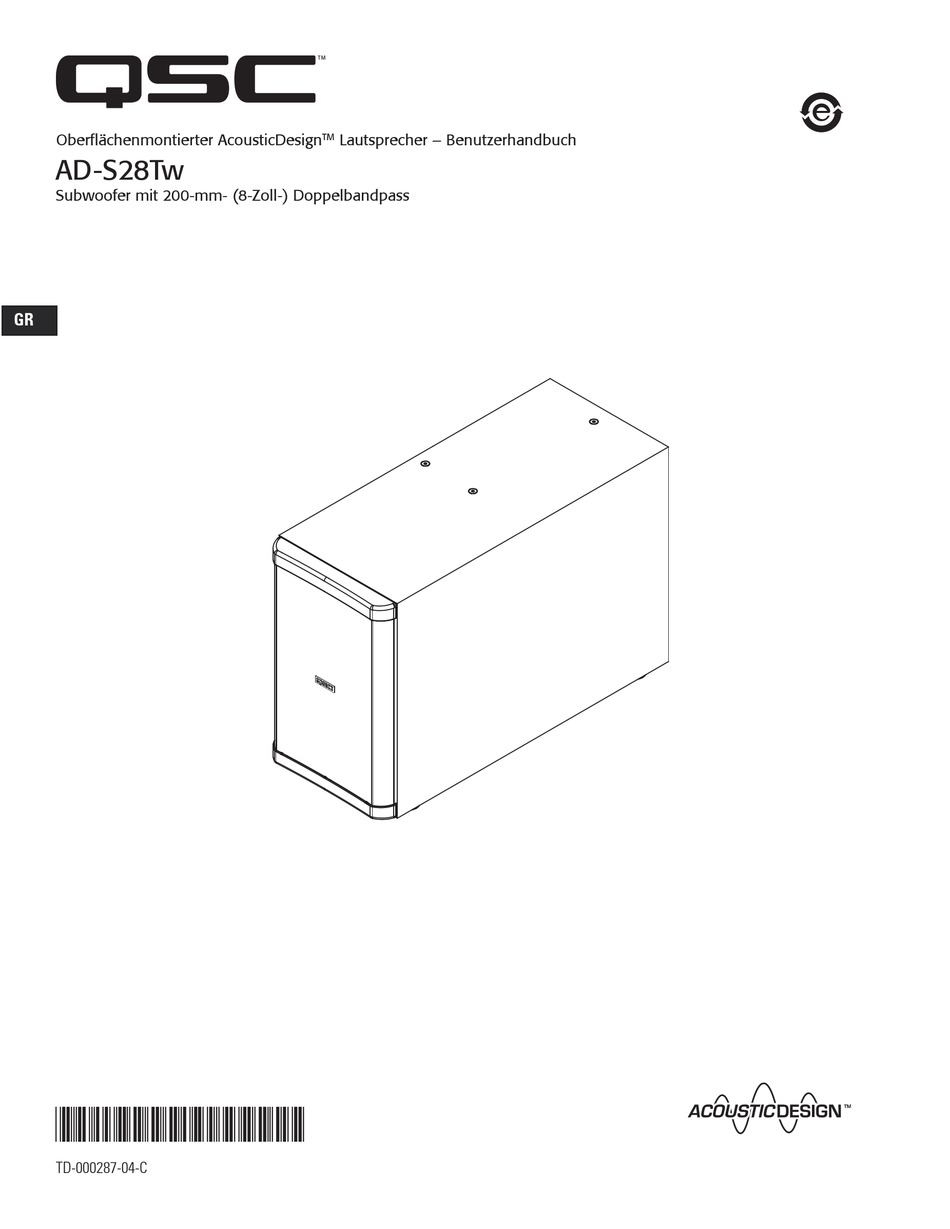

- Seite 1 Oberflächenmontierter AcousticDesign Lautsprecher – Benutzerhandbuch AD-S28Tw Subwoofer mit 200-mm- (8-Zoll-) Doppelbandpass *TD-000287-04* TD-000287-04-C...
- Seite 2 5. Nur mit einem trockenen Tuch reinigen. 6. Die Installation gemäß allen Anleitungen und Dokumentationen von QSC vornehmen. Zur Gewährleistung einer sicheren Installation sollte die Aufhän- gung und Montage nur von Personen durchgeführt werden, die über eine entsprechende Ausbildung und die erforderlichen Qualifikationen verfügen.
- Seite 3 Einführung Wir bedanken uns, dass Sie sich für diesen Subwoofer entschieden haben, und gratulieren Ihnen zu Ihrem Kauf. Das Modell AD-S28Tw bietet eine ausgezeichnete akustische Leistung in einem einfach zu installierenden und attraktiven Gehäuse. Bitte lesen Sie diese Anleitung durch und beachten Sie alle Empfehlungen genau.
-
Seite 4: Anbringen Der Füße
Installationsoptionen Der AD-S28Tw ist für optimale Installationsflexibilität ausgelegt. Der Subwoofer kann anhand verschiedener Aufhängungsmethoden montiert oder einfach auf einem Regal bzw. am Boden aufgestellt werden. Für eine senkrechte als auch waagrechte Ausrichtung kann das am Gitter ange- brachte QSC-Logo gedreht werden. Obwohl Niederfrequenzprodukte keine Richtungsdispersion aufweisen, tritt sämtliche von diesem Subwoofer erzeugte Schallenergie aufgrund der Ausführung des Bandpassgehäuses durch die Öffnung des Gehäuses aus. - Seite 5 In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen. Nachdem der Subwoofer in der vorgesehenen Stellung befestigt ist, kann das QSC-Logo auf Wunsch gedreht werden. Falls es sich anfänglich nur schwer drehen lässt, ist möglicherweise ein Werkzeug erforderlich. Verwenden Sie einen kleinen flachen Schraubenzieher, um das Logoschild...
- Seite 6 Nicht verwendete Befestigungspunkte können zur zusätzlichen Sicherung/als Vorkehrung gegen seismische Erschütterungen verwendet werden. Aufhängen des Subwoofers mittels Bringen Sie eine Öse an einem verfügbaren Befestigungspunkt an; sehen Sie hierzu den Abschnitt Ösen und Scherplatten. Das sekundäre Befestigungskabel muss einen Durchhang von 300 mm (12 in.) aufweisen. Die Befestigung zur zusätzlichen Sicherung/als Vorkehrung gegen seismische Erschütterungen muss mit belastbaren Befestigungsteilen an einem Bauwerk befestigt werden, das das Gewicht des Subwoofers tragen kann.
- Seite 7 Die Anordnung der Ösen sieht vor, dass der Subwoofer unter Verwendung der geringsten Anzahl von Befestigungspunkten aufgehängt wird. Sofern möglich, werden nur drei Befestigungspunkte verwendet. Diese sind so angeordnet, dass das von ihnen gebildete Dreieck den Schwer- punkt einschließt und der an den drei Punkten aufgehängte Subwoofer ausgeglichen ist. Bei bestimmten Konfigurationen befinden sich ein oder mehr Befestigungspunkte nicht an einer nach oben weisenden Gehäuseseite.
- Seite 8 Nachdem der Subwoofer in der vorgesehenen Stellung befestigt ist, kann das QSC-Logo auf Wunsch gedreht werden. Falls es sich anfänglich nur schwer drehen lässt, ist möglicherweise ein Werkzeug erforderlich. Verwenden Sie einen kleinen flachen Schraubenzieher, um das Logoschild vorsichtig vom Gitter abzustemmen, um es drehen zu können. Gehen Sie vorsichtig vor, um ein Zerkratzen der Gitterfläche zu vermeiden.
-
Seite 9: Technische Daten
3. Test der max. Eingangsleistung gemäß IEC-Empfehlungen; 50 Hz bis 20 kHz Band-Limiting, 6-dB-Signal-Crestfaktor. Alle technischen Daten können jederzeit geändert werden. Detaillierte Informationen erhalten Sie auf der Website von QSC unter http://www.qsc.com oder telefonisch unter der Rufnummer 1-800-854-4079 (gebührenfrei nur in den USA). - Seite 10 AD-S28Tw-Abmessungen 50 mm (1.9) 574 mm (22.6) 394 mm (15.5) 10 mm (0.4) 125 mm (4.9) 251 mm (9.9) 404 mm (15.9) 109 mm (4.3) 114 mm (4.5) 254 mm (10.0) 288 mm (11.3) 574 mm 603 mm 404 mm (22.6)
- Seite 11 Abmessungen der AD-S28Tw-Jochhalterung 18 mm (0.7) 400 mm (15.75) 28 mm (1.1) 203 mm (8.0) 13 mm (0.5) 64 mm (2.5) 127 mm (5.0) 405 mm (15.9)
- Seite 12 E-Mail: info@qsc.com service@qsc.com © 2014 QSC, LLC.© 2014 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind Marken von QSC, LLC und beim Patent- und Markenamt der USA angemeldet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. http://patents.qsc.com.
