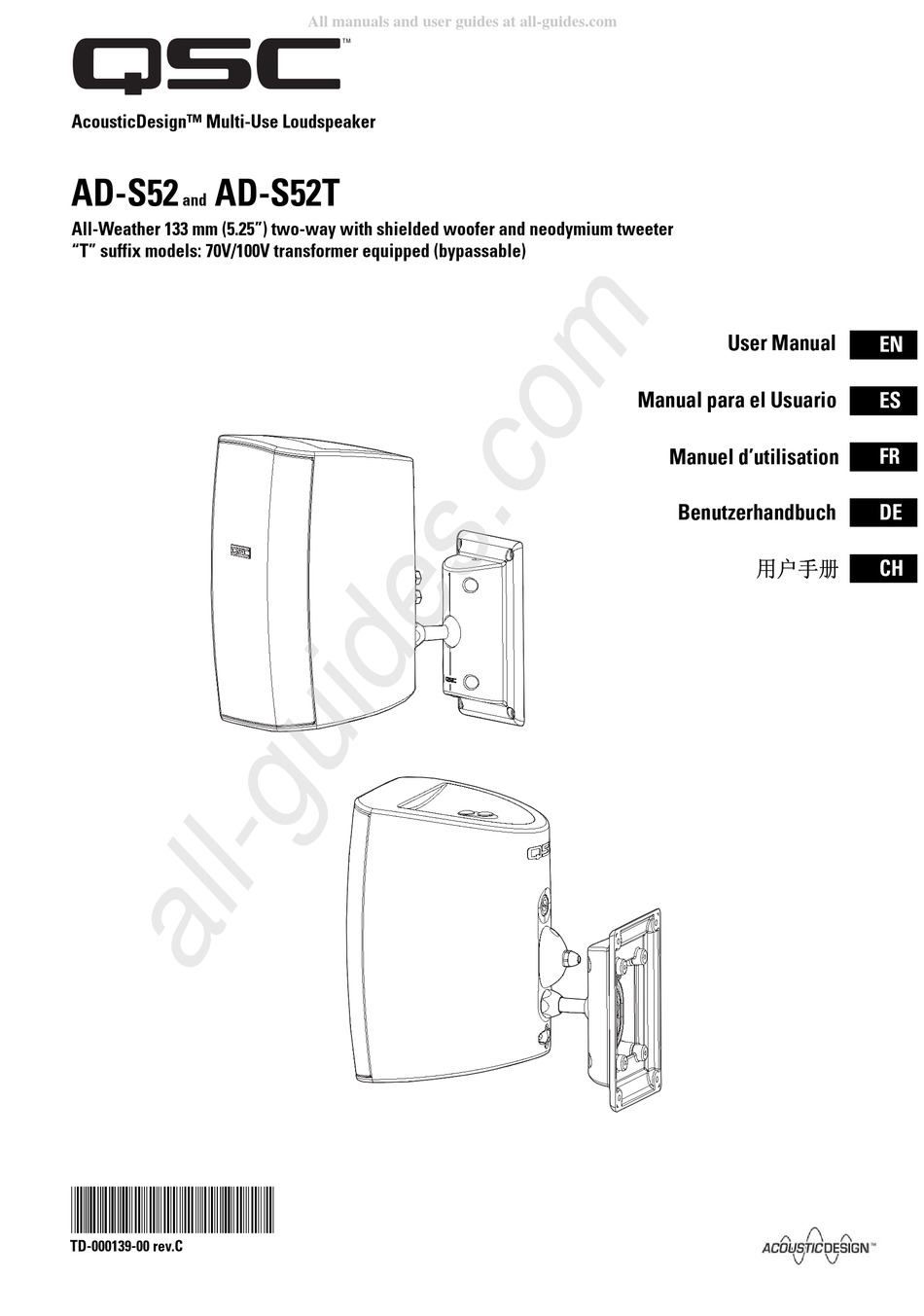

AcousticDesign™ Multi-Use Loudspeaker
AD-S52
AD-S52T
and
All-Weather 133 mm (5.25") two-way with shielded woofer and neodymium tweeter
"T" suffix models: 70V/100V transformer equipped (bypassable)
*TD-000139-00*
TD-000139-00 rev.C
All manuals and user guides at all-guides.com
User Manual
Manual para el Usuario
Manuel d'utilisation
Benutzerhandbuch
用户手册
EN
ES
FR
DE
CH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für QSC AcousticDesign AD-S52
Inhaltszusammenfassung für QSC AcousticDesign AD-S52
- Seite 1 All manuals and user guides at all-guides.com AcousticDesign™ Multi-Use Loudspeaker AD-S52 AD-S52T All-Weather 133 mm (5.25”) two-way with shielded woofer and neodymium tweeter “T” suffix models: 70V/100V transformer equipped (bypassable) User Manual Manual para el Usuario Manuel d’utilisation Benutzerhandbuch 用户手册 *TD-000139-00* TD-000139-00 rev.C...
-
Seite 2: Warranty
(USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product. -
Seite 3: What's Included
All manuals and user guides at all-guides.com Introduction Thank you and congratulations on your purchase of the AcousticDesign AD-S52 multi-use, weather resistant loudspeakers. These products rep- resent the state-of-the-art in all-weather, lightweight SR (sound rein- forcement) loudspeaker systems. To get the most from your investment, we encourage you to review this manual carefully. - Seite 4 (15 N-m) of tightening torque be applied to both fasteners. Optional Yoke Mount There is an optional yoke mount available, model YM-5. Contact your QSC Audio Products representative for details. Connection AD-S52 or AD-S52T? Connection is the same for both models, but for the AD-S52T you must set the transformer Tap Selector Switch to the appropriate setting before applying audio.
- Seite 5 All manuals and user guides at all-guides.com Wiring Connect the amplifier’s + and - outputs directly to the loud- speaker’s + (red) and - (black) terminals. The binding post ter- minals accept wire, spade terminals, or banana plugs. Use only wire connections when using the Input Cover. The termi- AMPLIFIER nals are spaced 0.75”...
-
Seite 6: Specifications
All manuals and user guides at all-guides.com Specifications Frequency Response 75- 19k Hz (-6 dB) 64- 20k Hz (-10 dB) Drivers: low frequency- 5.25” (133 mm) magnetically shielded high frequency- metallized dome, neodymium magnet structure Maximum Output 105 dB SPL continuous rms output (calculated) 111 dB SPL peak output Impedance:... - Seite 7 All manuals and user guides at all-guides.com Dimensions...
- Seite 8 (Sólo en EE.UU.; en otros países, consulte a su concesionario o distribuidor) Liberación de responsabilidad QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuado de este altavoz.
-
Seite 9: Montaje
All manuals and user guides at all-guides.com Introducción Muchas gracias y felicitaciones por la compra de los altavoces AcousticDesign AD-S52 de múltiple uso, resistentes a la intemperie. Estos productos representan lo más avanzado en sistemas de altavoces SR (con refuerzo de sonido), ligeros y resistentes a la intemperie. - Seite 10 12 libras-pies (15 N-m) a ambos sujetadores. Montaje en horquilla opcional Hay disponible un montaje en horquilla opcional, el modelo YM-5. Comuníquese con su representante de QSC Audio Products para solicitar detalles. Conexión ¿AD-S52 o AD-S52T? La conexión es la misma para ambos modelos, pero para el modelo AD-...
- Seite 11 All manuals and user guides at all-guides.com Cableado Conecte las salidas + y - del amplificador directamente a los terminales + (rojo) y - (negro) del altavoz. Los terminales con bornes de conexión aceptan alambre, terminales de pala o clavijas banana.
-
Seite 12: Especificaciones
All manuals and user guides at all-guides.com Especificaciones Respuesta de frecuencia 75- 19k Hz (-6 dB) 64- 20k Hz (-10 dB) Excitadores: baja frecuencia- 5.25” (133 mm) protegidos magnéticamente alta frecuencia - domo metalizado, estructura con imán de neodimio Salida máxima salida rms continua de SPL105 de dB (calculada) salida máxima de SPL de 111 dB... - Seite 13 QSC Audio Products - Garantie limitée de 3 ans QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d’installation et d’utilisation -...
-
Seite 14: Montage
All manuals and user guides at all-guides.com Introduction Merci et félicitations pour votre achat des haut-parleurs multi-usage Acoustic Design AD-S52, qui résistent aux intempéries. Ces produits représentent le meilleur de la technique en matière de systèmes de haut-parleurs SR (sonorisation sélective) légers et tout temps. Pour tirer le meilleur parti de votre investissement, il est vivement conseillé... - Seite 15 15 N-m. Étrier de fixation en option Un étrier de fixation est proposé en option (modèle YM-5). Pour des détails, contacter le revendeur QSC Audio Products le plus proche. Branchement AD-S52 ou AD-S52T ? Le branchement est identique pour les deux modèles, mais pour le AD- S52T il faut tourner le sélecteur de puissance du transformateur sur le...
- Seite 16 All manuals and user guides at all-guides.com Câblage Connecter les sorties + et - de l’amplificateur directement aux bornes + (rouge) et - (noir) du haut-parleur. Les bornes de raccordement acceptent les fils, les bornes embrochables et les fiches banane. Utiliser uniquement des liaisons filaires lorsque le couvercle des bornes d'entrée est utilisé.
-
Seite 17: Caractéristiques Techniques
All manuals and user guides at all-guides.com Caractéristiques techniques Réponse en fréquence 75 à 19 kHz (-6 dB) 64 à 20 kHz (-10 dB) Étages d’attaque : basse fréquence - blindage magnétique de 133 mm haute fréquence - dôme métallisé, structure magnétique en néodyme Puissance maximale Puissance continue efficace SPL 105 dB (calculé) -
Seite 18: Garantie Haftungsausschluss
(nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor) Haftungsausschluss QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. - Seite 19 All manuals and user guides at all-guides.com Einführung Wir bedanken uns, dass Sie sich für die wetterbeständigen Mehrzwecklautsprecher Acoustic Design AD-S52 entschieden haben und gratulieren Ihnen zu Ihrem Kauf. Diese Produkte entsprechen dem höchsten Stand der Technik für leichte Allwetter-SR (engl.: Sound Reinforcement/ Klangverstärkung)-Lautsprechersysteme.
- Seite 20 Sie die Schrauben fest an. Wir empfehlen für beide Befestigungsteile ein Anzugsdrehmoment von 15 Nm. Optionale Jochhalterung Die optionale Jochhalterung ist mit Modell YM-5 erhältlich. Details erhalten Sie von Ihrer QSC Audio Products-Vertretung. Anschluss AD-S52 oder AD-S52T? Der Anschluss ist bei beiden Modellen identisch, beim AD-S52T muss jedoch der Transformator-Stufenwahlschalter vor der Herstellung einer Audio-Verbindung entsprechend eingestellt werden.
- Seite 21 All manuals and user guides at all-guides.com Verdrahtung Schließen Sie den positiven (+) und negativen (–) Ausgang des Verstärkers direkt an die rote (+) und schwarze (–) Klemme des Lautsprechers an. An den Klemmenbolzen-Klemmen können Leiter, Flachsteckklemmen und Bananenstecker angeschlossen werden. VERSTÄRKER Bei Verwendung der Eingangsabdeckung dürfen Leiter nur direkt angeschlossen werden.
- Seite 22 All manuals and user guides at all-guides.com Technische Daten Frequenzgang 75- 19 kHz (-6 dB) 64- 20 kHz (-10 dB) Druckkammertreiber: Niederfrequenz - 133 mm, magnetisch abgeschirmt Hochfrequenz - Metallkalotte, Neodym-Magnetstruktur Maximaler Ausgang 105 dB SPL kontinuierliche effektive Ausgangsleistung (berechnet) 111 dB SPL Spitzenleistung Impedanz: 6 Ohm nominal...
- Seite 23 列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可 能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问 题，请咨询获得许可的专业工程师。 质保协议 ( 仅限美国；其它国家，询问当地代理商或经销商） 声明 QSC Audio Products, Inc. 对于因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它 设备所造成的任何损坏不承担任何责任。 QSC Audio Products3 年有限质保协议。 QSC Audio Products, Inc 公司 （ “QSC” ）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷， 若在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品，您可 将本产品送回我们的工厂或任一授权维修点，预付运送费用，并附带一份购买证明。 （例如：购买收据）此 质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意 外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损害承担责任。 此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。 在不同的州，顾客可能会有额外的权利。 此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购 买此产品，将失去此有限质保协议。 此质保协议定期更新。获得最新版本的 QSC 质保协议声明，请浏览：www.qscaudio.com.
- Seite 24 All manuals and user guides at all-guides.com 简介 感谢并祝贺您选择了 AcousticDesignAD-S52 多用途的防风 雨扩音器。这些产品呈现了全天候、轻型扩音系统的最先 进技术水平。为了使您的投资获得最大回报，我们建议您 仔细阅读此手册。 AD-S52 扩音器系统为全系列、高输出、双向设计，音质无 与伦比，轻型防风雨机箱内装有高 SPL。低频驱动器为防 磁设计，含钕高频驱动器的偏离磁场 非常微小，AD-S82 完 全可以靠近视频监视器使用。内附球形托架提供安全及多 样的安装。此扩音器是大范围 SR 应用的极佳选择。 AD-S52T 型号有一个配套的 70 伏特 /100 伏特变压器和分 接头选择开关。也可不使用此变压器。 此图 （右边）表明产品特点： 1- 可选式 YM-5 套托架提供两套螺纹嵌入圈 2- 变压器分接头选择器 （仅限 AD-S52T 型号） 3- 接线柱输入端子...
- Seite 25 要，可以拿掉球形托架转接器的支撑板。这会减少装 配和墙上托架全部的深度。 使用壁式托架转接器时，用四个螺丝固定安装表面。 确保安装表面能够支撑扩音器和任何震动或地震。若 需要，将配线连至扩音器，并安装端子盖板。将转接 器穿过扩音器底部的螺纹嵌入圈 。调整扩音器角度， 充分固紧硬件。推荐将旋紧转矩的 12 lbs.-ft (15 N- m) 用于扣件。 可选套托架 有一可选套托架，型号为 YM-5. 咨询当地 QSC Audio Products 代表了解细节。 连接 AD-S52 或 AD-S52T? 两种型号连接方式一致，但是对于 AD-S52T，加载声音 前，必须将变压器分接头选择开关设在适当的设置上。 终止 接线柱端子可连接： · 裸线 ( 最大为直径 0.15”或 3.8 厘米 ) · 平接线片端子...
- Seite 26 All manuals and user guides at all-guides.com 连线 将放大器的＋端和－端直接输出到扬声器端 子的＋ （红色）和－ （黑色）端。接线柱 端子可以连接配线、扁平接头、或香蕉插 头。使用输入盖板时仅限使用配线连接。端 放大器 子间隔距离 0.75” (19 厘米 ). 在整个系统内保持扬声器和放大器两 极连接正确。所有标为正极的扩音器 端子应连到标为正极的放大器输出端 子。这样可提供最大的低频输出。 AD-S52T 70 伏特 /100 伏特变压器分接头选择 AD-S52T 型号配有一个 70 伏特 /100 伏特变压器，用于 分布式音频系统。 后面板有一个变压器分解头选择开 关，用于设定扩音器的功率。不使用此变压器，可将 开关设为 8 欧姆操作。 将插槽与想要的功率设定数对齐，便可选择功率。用...
- Seite 27 All manuals and user guides at all-guides.com 规格 频率相应 75- 19k Hz (-6 dB) 64- 20k Hz (-10 dB) 驱动器 : 低频 - 5.25” (133 厘米 ) 防磁 高频 - 金属圆顶，含钕磁结构 最大输出 105 dB SPL 不间断 rms 输出 ( 计算的 ) 111 dB SPL 峰值功率...
- Seite 28 World Wide Web / Site Web / 网址 : www.qscaudio.com E-mail / Dirección electrónica: info@qscaudio.com service@qscaudio.com QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2004 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.
