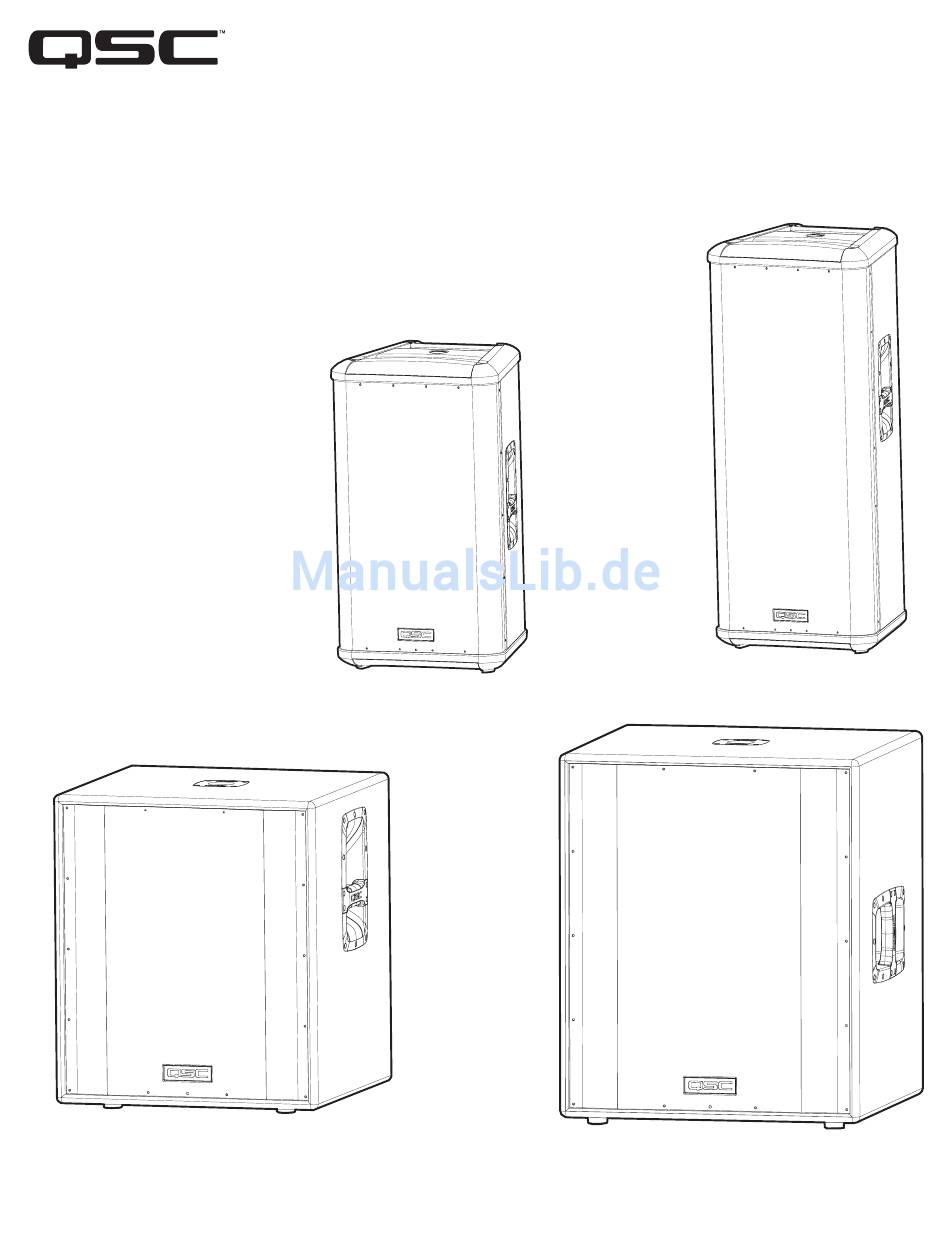

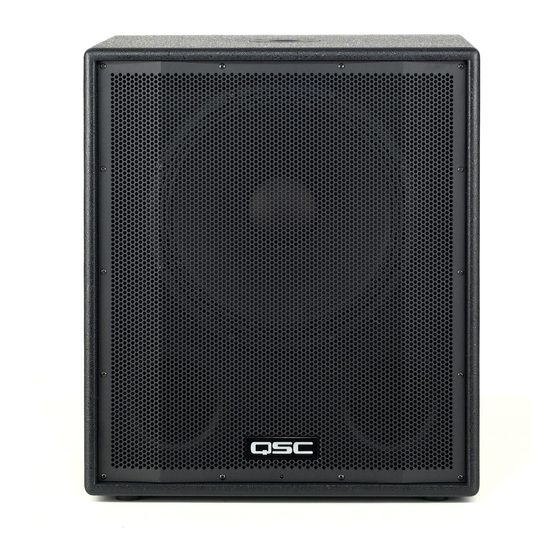

Stromversorgte Lautsprecherprodukte der Serie HPR
Benutzerhandbuch
HPR153F
HPR153F
HPR151W
HPR181W
*TD-000212-04*
TD-000212-04 Rev.D
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Zentrale +1 (714) 754-6175 oder gebührenfrei (nur in den USA) +1 (800) 854-4079
Kundendienst+1 (714) 957-7150 oder gebührenfrei (nur in den USA) +1 (800) 772-2834
15 Zoll-Dreiweg
15 Zoll-Zweiweg
15 Zoll-Subwoofer
18 Zoll-Subwoofer
Werbung
Verwandte Anleitungen für QSC HPR153F
Inhaltszusammenfassung für QSC HPR153F
- Seite 1 1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA Zentrale +1 (714) 754-6175 oder gebührenfrei (nur in den USA) +1 (800) 854-4079 Kundendienst+1 (714) 957-7150 oder gebührenfrei (nur in den USA) +1 (800) 772-2834 Stromversorgte Lautsprecherprodukte der Serie HPR Benutzerhandbuch HPR153F 15 Zoll-Dreiweg HPR153F 15 Zoll-Zweiweg HPR151W...
- Seite 2 Gerätekoppler zugegriffen werden kann. 12. Nur von QSC Audio Products, Inc. spezifiziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, Inc. verkauft werden. 14. Das Netzkabel des Geräts während Gewittern oder wenn es längere Zeit nicht benutzt werden wird, von der Steckdose abziehen.
- Seite 3 Sperrholz und sind schwarz texturiert beschichtet. Die Funktionen hängen vom Modell ab. Spezifische Modellinformationen sind den Verkaufsbroschüren oder dem Spezifikationsabschnitt in diesem Handbuch zu entnehmen. HPR152F Funktionen HPR153F Funktionen 1- Stangenbuchse 3- Gitter (keine Stangenbuchse an HPR153F) 4- Leistungsverstärker 2- Griffe (jeweils zwei) 5- rutschfeste Füße (jeweils 4)
- Seite 4 HPR151W Funktionen HPR181W Funktionen 1- Stangenbuchse 4- Leistungsverstärker 2- Griffe (jeweils zwei) 5- rutschfeste Füße (jeweils 4) 3- Gitter 6- Rollen (nur HPR181W) Vollbereichsverstärker-Details Subwoofer-Verstärker-Details 1- Eingangs- und Ausgangsanschlüsse 6- Netzschalter 2- Verstärkungsregler 7- Trennschalter 3- Ein-/Aus-, Signal- und Clip-LED-Anzeigen 8- Seriennummernschild 4- Schalter für Front-LED 9- IEC-Leistungseingang...
-
Seite 5: Installation
Die Stangenlänge darf bei Aufstellen auf den HPR151W oder HPR181W Subwoofer nicht länger als 660 mm sein. HPR153F: Der HPR153F wurde für das Aufstellen auf dem Boden, auf der Bühne oder auf dem Subwoofer-Gehäuse konzipiert. Nicht versuchen, diesen Lautsprecher an einer Stange zu montieren! Es ist keine Stangenbuchse vorhanden. - Seite 6 Reihenfolge ein und aus, um unerwartete Geräusche zu vermeiden. Einschaltsequenz: Schalten Sie alle Quellgeräte (CD-Player, Mischpulte) ein, schalten Sie den Subwoofer ein und schalten Sie dann die „Top-Boxen“ (HPR152F und HPR153F) ein. Ausschaltsequenz: Schalten Sie die Top-Boxen, dann den Subwoofer, dann die Quellgeräte aus.
- Seite 7 Interferenzen. Asymmetrische Verbindungen können sich für kurze Kabel eignen. hinsichtlich des Subwoofers. HPR152F und HPR153F: Stecken Sie den XLR-Stecker in die mit FULL RANGE LINE OUT gekennzeichnete Buchse. Schließen Sie das andere Ende des Kabels an den Eingangsanschluss des nächsten Audiogeräts an. Der Ausgangsanschluss ist parallel zum Eingangsanschluss verdrahtet und wird von der Einstellung des 100 Hertz Low-Cut-Filter-Schalters nicht betroffen.
- Seite 8 Wenn Sie den 100 Hz LOW-CUT OUT-Anschluss des Subwoofers verwenden, um die Top-Boxen (HPR152F und HPR153F) mit einem Signal zu versorgen, müssen die Low-Cut-Filter der Top-Box ausgeschaltet sein. Keinen zweiten Filter anwenden, da die Tonleistung des Systems merklich beeinträchtigt wird.
- Seite 9 100 Verwendung des Phasenschalters Hz LOW-CUT OUT- Anschluss des QSC Wenn Sie QSC Subwoofer und QSC Vollbereichs-Lautsprecher verwenden, führt die Phaseneinstellung NORMAL Subwoofers verbunden zum optimalen Bass-Frequenzgang, WENN die Vollbereichs-Lautsprecher auf oder in der Nähe der Subwoofer werden. Dies stehen.
- Seite 10 SIGNAL-Anzeige-LED Die grüne SIGNAL-Anzeige weist den Benutzer auf die Anwesenheit eines Eingangssignals zum HPR-Lautsprecher hin. Normalanzeige Die grüne SIGNAL-Anzeige leuchtet auf, wenn das Eingangssignal -25 dB überschreitet. Falls keine Anzeige Überprüfen Sie die Verstärkungseinstellungen und erhöhen Sie bei Bedarf die Verstärkung. Überprüfen Sie die Eingangsanschlüsse und die Audioquelle auf Signale.
- Seite 11 Verwenden Sie nur symmetrische Kabel hoher Qualität, um Audiogeräte anzuschließen. Vergewissern Sie sich, dass die 100 Hz LOW-CUT FILTER der Top- Boxen AUSGESCHALTET sind, wenn Sie sie ohne Subwoofer oder andere eigene Niederfrequenzgehäuse verwenden. HPR152F oder HPR153F HPR152F oder HPR153F Mischpult oder andere Audioquelle...
- Seite 12 Geräusche (Poltergeräusch beim Ausschalten), wenn der Subwoofer vor den Top-Boxen ausgeschaltet wird. Bei ordnungsgemäßem Anschluss ist die Ein- und Ausschaltsequenz unerheblich. HPR151W oder HPR181W HPR152F oder HPR153F HPR152F oder Anschlussdiagramm zu Anwendungsbeispiel 2 Mischpult oder andere Audioquelle Verwenden Sie nur symmetrische Kabel hoher Qualität, um Audiogeräte anzuschließen.
- Seite 13 (Poltergeräusch beim Ausschalten), wenn der Subwoofer vor den linker Kanal rechter Kanal Top-Boxen ausgeschaltet wird. Bei ordnungsgemäßem Anschluss ist die Ein- und Ausschaltsequenz unerheblich. HPR152F oder HPR153F HPR152F oder HPR153F Anschlussdiagramm zu Anwendungsbeispiel 3 Verwenden Sie nur symmetrische Kabel hoher Qualität, um Audiogeräte anzuschließen.
- Seite 14 Sie müssen auch den linken oder rechten (mit L oder R gekennzeichneten) Anschluss an den Subwoofern verwenden. Ist der Subwoofer-Eingang mit dem rechten Kanal (R) verbunden und der Ausgang zu den Top-Boxen mit dem linken Kanal (L), erreicht kein Signal die Top-Box (kein Ton aus der Top-Box). HPR152F oder HPR153F HPR152F oder HPR153F...
- Seite 15 Abmessungen, HPR152F Abmessungen, HPR153F...
- Seite 16 Abmessungen, HPR151W Abmessungen, HPR181W...
- Seite 17 Spezifikationen, Vollbereichsmodelle HPR152F HPR153F Frequenzgang, ±6d B 53-18 kHz 42-19 kHz Frequenzbereich, -10 dB Limit 50-20 kHz 38-20 kHz Maximaler Spitzen-SPL 135 dB 133 dB Nennabstrahlung, H x V 90°x60° 90°x40° Richtungsmaß 11,1 Richtungsfaktor 12,9 Wandlerbeschreibung 15 Zoll (381 mm) Wandler mit 3 Zoll (76 mm) Schwingspule 15 Zoll (381 mm) Wandler mit 3 Zoll (76 mm) Schwingspule...
- Seite 18 Spezifikationen, Subwoofer-Modelle HPR151W HPR181W Frequenzgang, ±6 dB 47-110 Hz 42-110 Hz Frequenzbereich, -10 dB Limit 43-140 Hz 39-140 Hz Maximaler Spitzen-SPL 133 dB 134 dB Nennabstrahlung, H x V Nicht zutreffend (N/Z) Nicht zutreffend (N/Z) Richtungsmaß Richtungsfaktor Wandlerbeschreibung 15 Zoll (381 mm) Wandler mit 3 Zoll (76 mm) Schwingspule 18 Zoll (457 mm) Wandler mit 4 Zoll (102 mm) Schwingspule Verstärkerleistung 700 Watt...
- Seite 19 Anmerkungen:...
- Seite 20 Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
