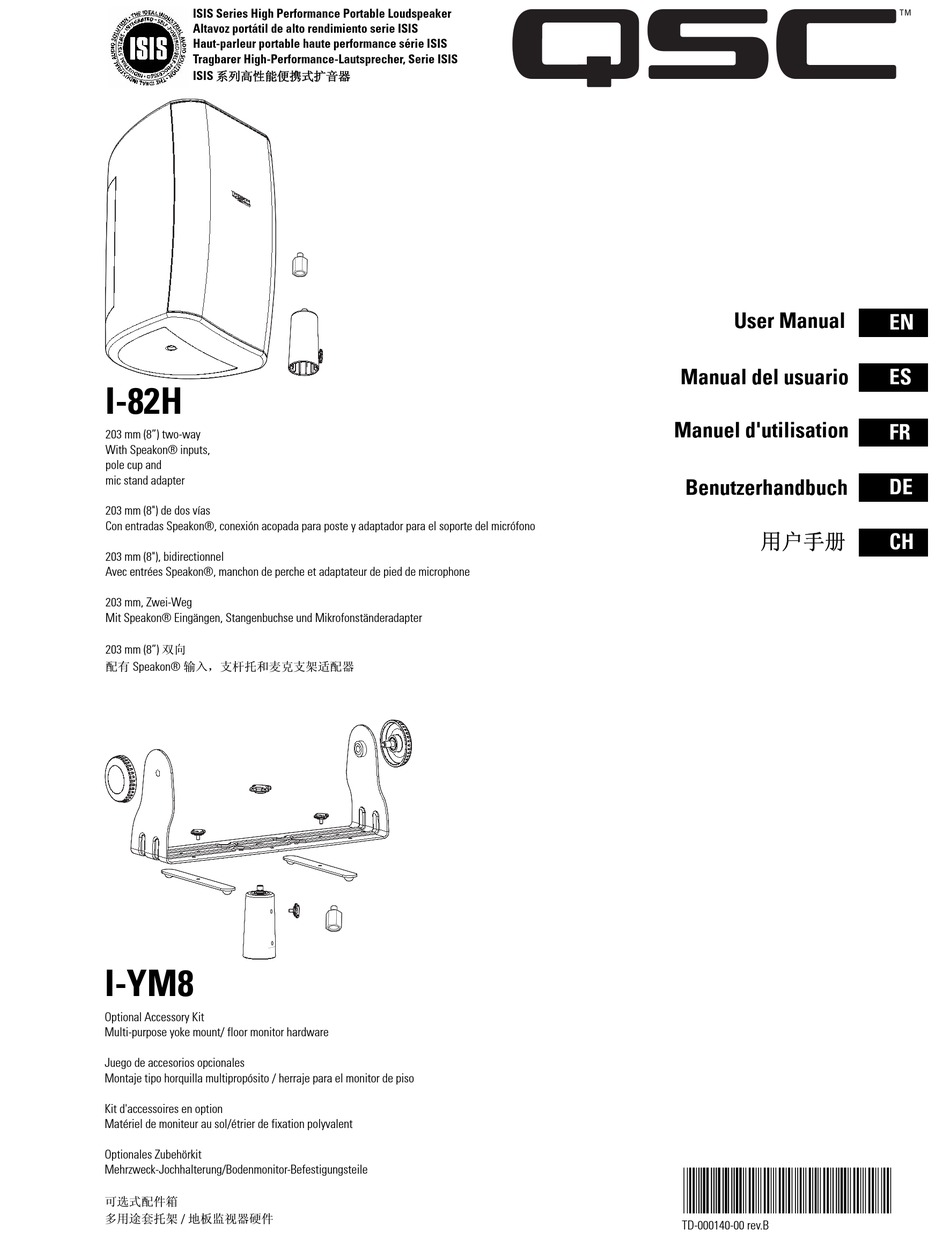

QSC I-82H Benutzerhandbuch
203 mm (8”) two-way
with speakon inputs,
pole cup and
mic stand adapter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
ISIS Series High Performance Portable Loudspeaker
Altavoz portátil de alto rendimiento serie ISIS
Haut-parleur portable haute performance série ISIS
Tragbarer High-Performance-Lautsprecher, Serie ISIS
ISIS
I-82H
203 mm (8") two-way
With Speakon® inputs,
pole cup and
mic stand adapter
203 mm (8") de dos vías
Con entradas Speakon®, conexión acopada para poste y adaptador para el soporte del micrófono
203 mm (8"), bidirectionnel
Avec entrées Speakon®, manchon de perche et adaptateur de pied de microphone
203 mm, Zwei-Weg
Mit Speakon® Eingängen, Stangenbuchse und Mikrofonständeradapter
203 mm (8")
Speakon®

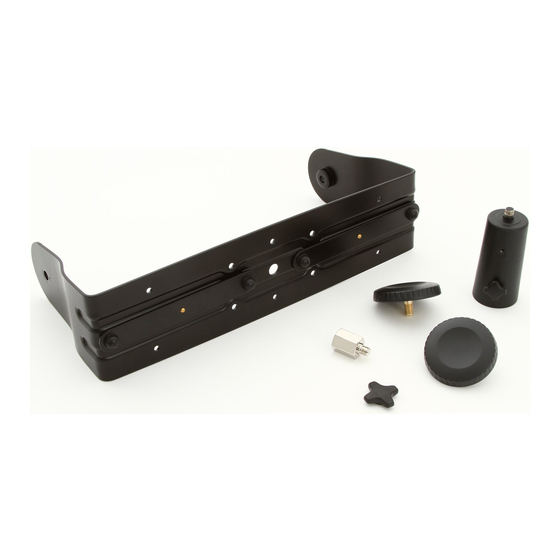

I-YM8
Optional Accessory Kit
Multi-purpose yoke mount/ floor monitor hardware
Juego de accesorios opcionales
Montaje tipo horquilla multipropósito / herraje para el monitor de piso
Kit d'accessoires en option
Matériel de moniteur au sol/étrier de fixation polyvalent
Optionales Zubehörkit
Mehrzweck-Jochhalterung/Bodenmonitor-Befestigungsteile
/
User Manual
Manual del usuario
Manuel d'utilisation
Benutzerhandbuch
*TD-000140-00*
TD-000140-00 rev.B
EN
ES
FR
DE
CH
Inhaltsverzeichnis
Verwandte Anleitungen für QSC I-82H
Inhaltszusammenfassung für QSC I-82H
- Seite 1 Altavoz portátil de alto rendimiento serie ISIS Haut-parleur portable haute performance série ISIS Tragbarer High-Performance-Lautsprecher, Serie ISIS ISIS User Manual Manual del usuario I-82H Manuel d'utilisation 203 mm (8”) two-way With Speakon® inputs, pole cup and mic stand adapter Benutzerhandbuch 203 mm (8") de dos vías...
-
Seite 27: Wichtige Sicherheitsvorkehrungen
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. ("QSC") gewährleistet, dass ihre Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Herstellungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur nicht ordnungsgemäß... - Seite 28 SR (engl.: Sound Reinforcement/Klangverstärkung). Bitte lesen Sie dieses Handbuch gründlich durch, um Ihre Investition optimal zu nutzen. Bei dem Lautsprechersystem I-82H handelt es sich um ein Zwei-Weg-Fullrange-Design mit hoher Ausgangsspannung, das eine ausgezeichnete Tonqualität und einen hohen Schalldruckpegel (SPL) in einem leichten, formschönen Gehäuse bietet. Das mit zwei Speakon®...
- Seite 29 Anschluss Der I-82H ist mit zwei Anschlüssen des Typs Speakon® NL4 aus- gestattet, die für einen passiven Full-Range-Betrieb verdrahtet sind. Schließen Sie den positiven (+) und negativen (-) Ausgang des Verstärkers direkt an die rote 1+ bzw. 1- Klemme des Spea- kon-Anschlusses an.
- Seite 30 Montage Unabhängige Montage Wenn nur der Lautsprecher verwendet werden soll, kann er auf jeder geeigneten Oberfläche aufgestellt Stellen Sie sicher, dass die werden. Beim Aufstellen auf einer flachen Oberfläche Montagefläche und zugrun- ist das Gehäuse etwas nach hinten geneigt. Befestigen deliegende Struktur stabil Sie die vier selbsthaftenden Gummifüße auf der Gehäu- genug sind, um die Lautspre-...
-
Seite 31: Optionales I-Ym8-Zubehörkit
Kabelbefestigung gewählte Methode, die Sicherungsvorrichtungen und die Haltepunkte stark bzw. stabil genug sind, um im Falle eines Versagens der primären Montagevorrichtung ein Mehrfaches des Gewichts des Lautsprechers aufzufangen. Lautsprecher I-82H - Abmessungen, siehe S.7 I-YM8 mit Lautsprecher I-82H - Abmessungen, siehe S.7... -
Seite 32: Technische Daten
14.7 4000 Hz 8000 Hz 16000 Hz Gewicht: I-82H: 7,9 kg (netto), 9,3 kg (Versandgewicht) I-YM8: 1,27 kg (netto), 2,27 kg (Versandgewicht) Abstrahlwinkel (nominal): 90° horiz. x 60° vert., Wellenleiter um 90° drehbar Gehäuse und Gitter: hochschlagfestes Polystyrol, abnehmbares Metallgitter, drehbares Logo-Schild... - Seite 33 I-82H - Strahlbreiten-, Frequenzgang- und Impedanzkurven I-82H - Horizontale und vertikale Strahlbreite im Verhältnis zur Frequenz Horizontal Vertikal Frequenz (Hertz) I-82H - Frequenzgang "On-Axis", 20° "Off-Axis", 40° "Off-Axis", und Impedanz im Verhältnis zur Frequenz "On-Axis" 20° "Off Axis" 40° "Off Axis" Impedanz Frequenz (Hertz) Alle technischen Daten können jederzeit geändert werden.
- Seite 34 Bemalen des Lautsprechers I-82H Lautsprechergehäuse, Schutzgitter und Montagevorrichtungen können zur Angleichung an jedes Dekor bemalt werden, wobei jedoch die folgenden Sicherheitsvorkehrungen zu beachten sind. Das Gehäuse besteht aus hochschlagfestem Polystyrol, das zur Erzielung guter Ergebnisse ein kontrolliertes Anstrichverfahren voraussetzt. Verwenden Sie ein von einem seriösen Farbenhändler erworbenes, für hochschlagfestes Polypropylen geeignetes Anstrichsystem.
- Seite 37 Speakon Speakon I-82H Speakon ® – I-82H Speakon Speakon 1/4”...
- Seite 40 4000 Hz 8000 Hz 16000 Hz 500 Hz 1000 Hz 2000 Hz 14.7 4000 Hz 8000 Hz 16000 Hz I-82H:17.5 lb. 20.5 lb. I-YM8:2.8 lb. 5.0 lb. 90° x 60° 90° (2) Neutrik Speakon NL4FC 1+, - 1.375” 1.500” (35 mm 38 mm) 5/8”-27...
- Seite 41 I-82H I-82H I-82H 20° 40° 20° 40°...
- Seite 42 I-82H I-YM8 Scotchbrite® 320 - 400...
