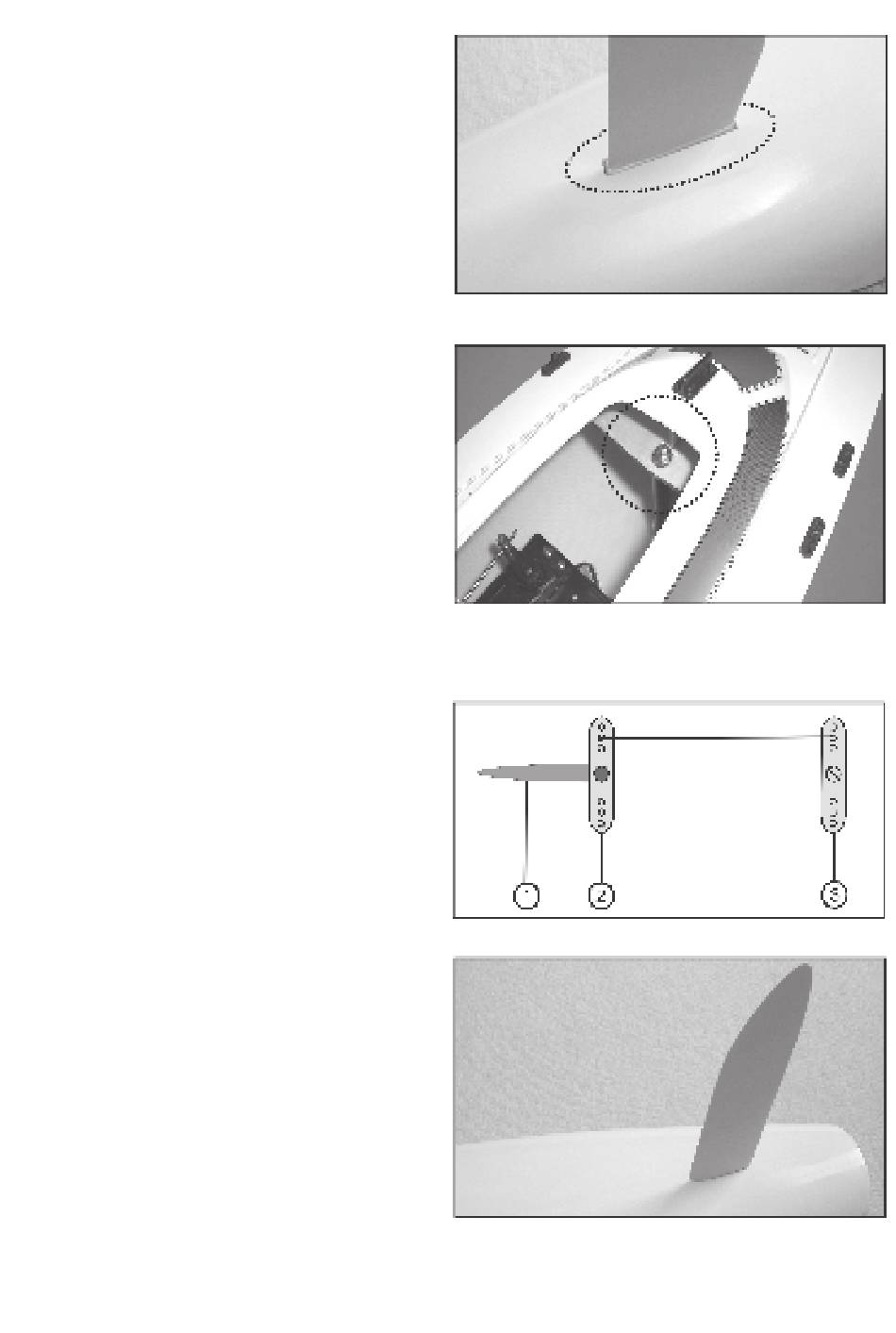

Montez la quille avec le lest par le bas sur la coque du
bateau comme illustré sur la figure 2b.
Fixez la quille à la coque du bateau à l'aide d'une
rondelle et d'un écrou M4 comme illustré sur la figure
2c.
Veillez à ce que la quille et le lest soient bien fixés.
Vous devez fixer les écrous de fixation à l'aide de vernis
de blocage afin qu'ils ne puissent se desserrer.
Vérifiez la bonne fixation des écrous de fixation illustrés
avant chaque sortie.
Pour étancher la coque du bateau, vous devez étancher
la zone de la coque dans laquelle la quille est insérée
à l'aide d'une masse d'étanchéité en silicone (figure
2b, ligne pointillée).
c) Montage de l'installation de gouvernail
La figure 3a illustre le symbole d'un gouvernail (1) et
des leviers de direction du gouvernail (2) ainsi que le
levier de direction du servo (3).
Veillez, lors du montage ci-après de l'installation de
gouvernail à la bonne orientation, à angle droit, du levier
de direction par rapport au gouvernail en position
neutre.
Poussez le gouvernail avec la tringlerie, comme illustré
sur la figure 3b, par le bas dans la coque du bateau.
Insérez un peu de graisse de délignage, pour
l'étanchéité, dans le tube de guidage.
50
Figure 2b
Figure 2c
Figure 3a
Figure 3b
