Haken Sie das „Z" des Anlenkgestänges in den Ruder-
anlenkhebel (Bild 3c, Pos. 1).
Setzen Sie den Ruderanlenkhebel wie in Bild 3c ge-
zeigt auf das Rudergestänge.

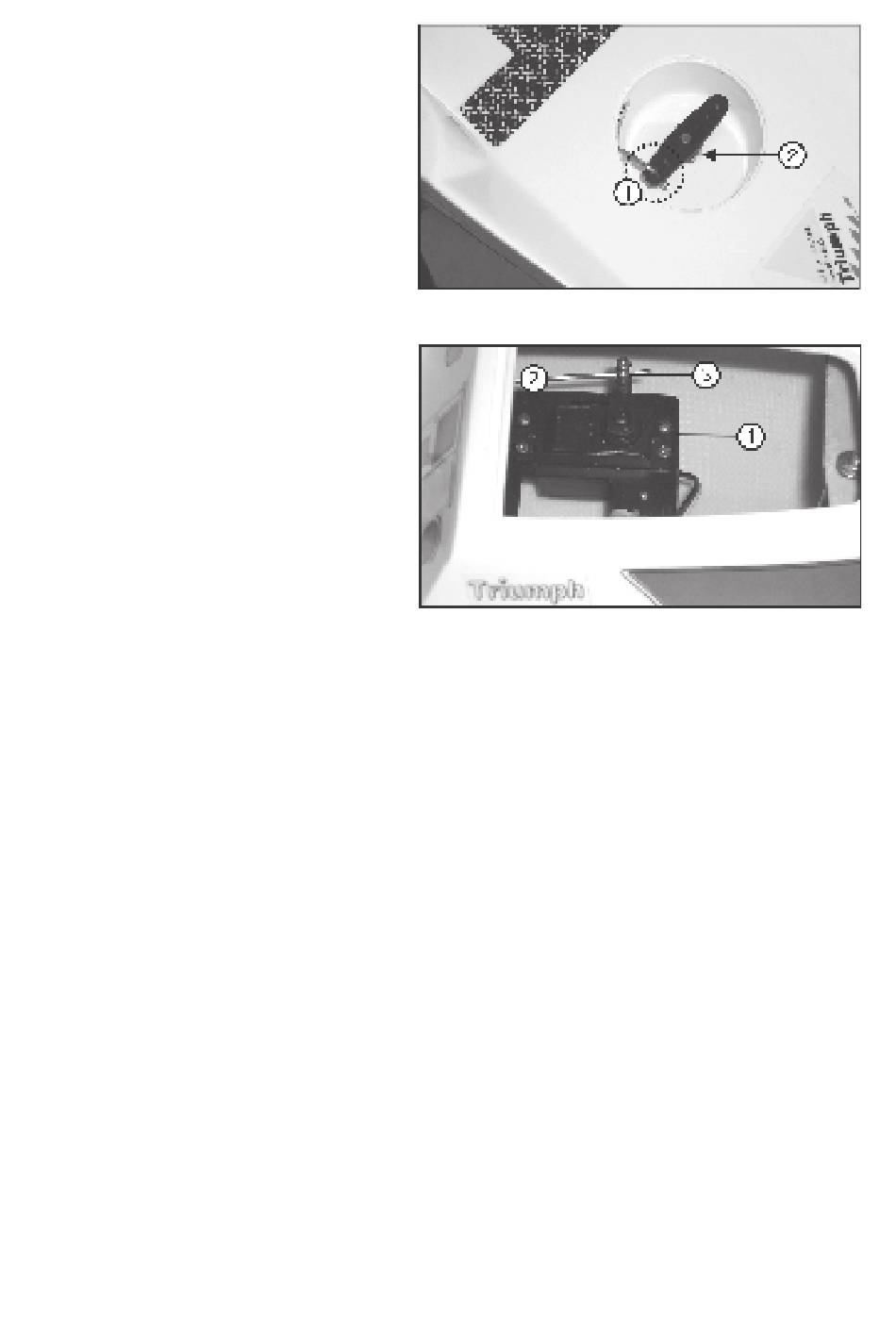

Bild 3c
In Bild 3d sehen Sie das Lenkservo (1), das Anlenk-
gestänge (2) und den Gestängeanschluss (3).
Richten Sie das Ruder, den Ruderanlenkhebel und den
Servoanlenkhebel (siehe Bild 3d) wie in Bild 3a zu se-
hen aus.
Befestigen Sie mit einem gekürzten Innensechskant-
schlüssel aus dem Lieferumfang den Ruderanlenk-
hebel am Rudergestänge (Bild 3c, Pos. 2).
Längen Sie das Anlenkgestänge am Gestängean-
schluss (Bild 3d, Pos 3) in der Art ab, dass eine wie in
Bild 3d
Bild 3a aufgezeigte Anlenkung erfolgen kann.
Verschließen Sie anschließend die Öffnung vom Ruder-
anlenkhebel mit dem Klarsichtdeckel in der Art, dass
die Schrift von hinten gesehen gelesen werden kann.
Orientieren Sie sich hierzu auch an Bild 12 in dieser
Bedienungsanleitung.
