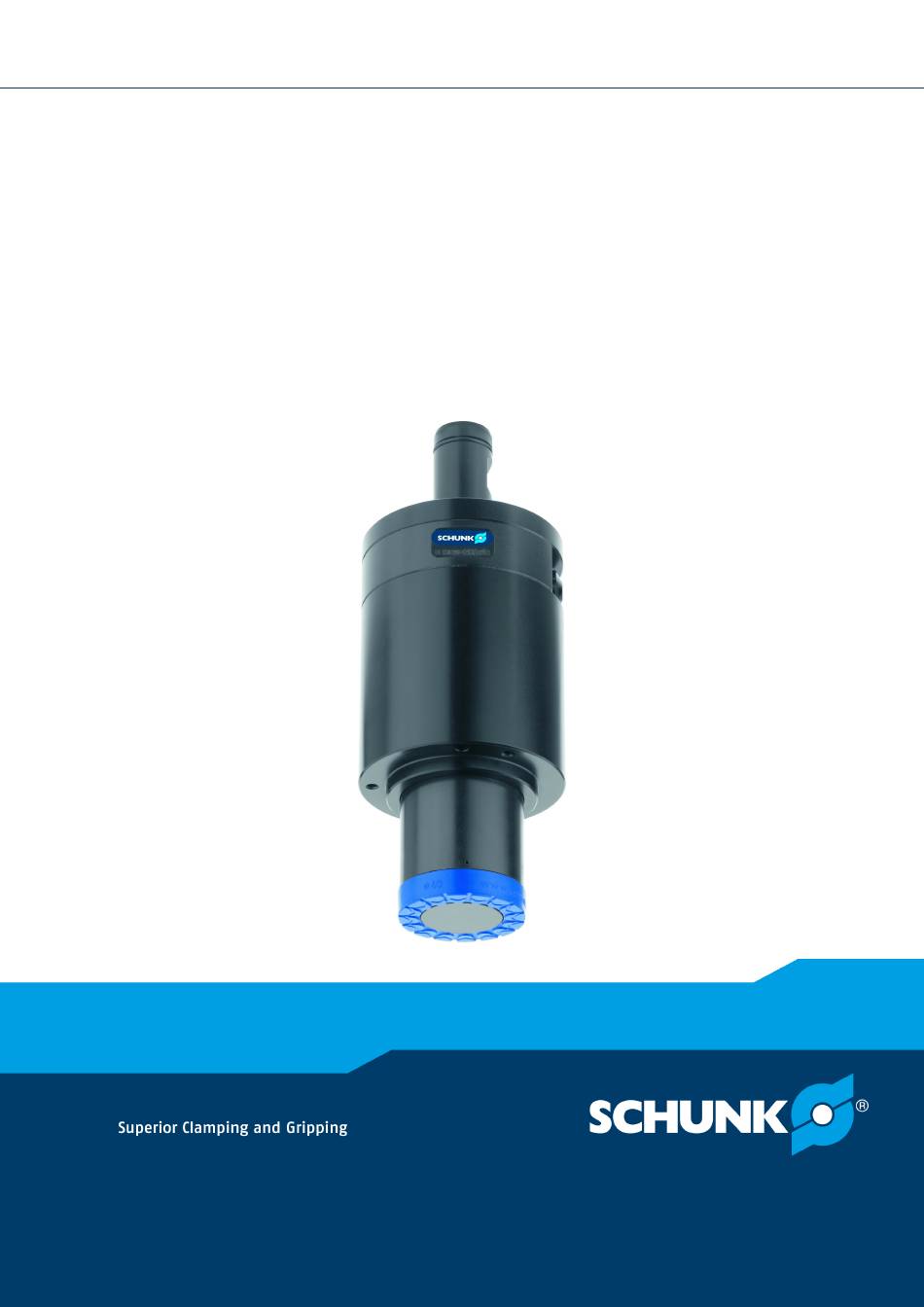

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung GSW-M Magnetgreifer mit Schaftschnittstelle...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Insbesondere ist jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung (Zugänglichmachung gegenüber Dritten), Übersetzung oder sonstige Verwendung verboten und bedarf unserer vorherigen schriftlichen Genehmigung.
-
Seite 3: Inhaltsverzeichnis
Mechanischer Anschluss am Werkzeughalter............ 13 Energieversorung .................... 15 Betrieb........................ 16 Fehlerbehebung...................... 17 Werkstück wird nicht abgelegt................ 17 Werkstückverlust.................... 17 Wartung ......................... 18 Hinweise ...................... 18 Wartungsintervalle ..................... 18 Schmierstoffe/Schmierstellen ................ 18 Auseinander- und zusammenbauen.............. 19 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 4 Inhaltsverzeichnis 7.4.1 Produkt auseinanderbauen .............. 19 7.4.2 Produkt zusammenbauen............... 19 Zusammenbauzeichnung.................. 20 Einbauerklärung...................... 21 Anlage zur Einbauerklärung................ 22 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 6: Begriffsdefinition
Für Informationen, welche Zubehör-Artikel mit der entsprechen- den Produktvariante verwendet werden können, siehe Katalogda- tenblatt. 1.4.1 Dichtsatz Ident.-Nr. des Dichtsatzes Dichtsatz für Ident.-Nr. GSW-M 20 5522169 Inhalt des Dichtsatzes, Zusammenbauzeichnung 20]. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 7: Grundlegende Sicherheitshinweise
Durch das Verwenden nicht zugelassener Ersatzteile können Ge- fahren für das Personal entstehen und Beschädigungen oder Fehl- funktionen am Produkt verursacht werden. • Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 8: Umgebungs- Und Einsatzbedingungen
Das Servicepersonal des Herstellers ist aufgrund der fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm über- Herstellers tragenen Arbeiten auszuführen und mögliche Gefahren zu erken- nen und zu vermeiden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 9: Persönliche Schutzausrüstung
• Bei hohem Gewicht, das Produkt mit einem Hebezeug anheben und einem angemessenen Transportmittel transportieren. • Bei Transport und Handhabung das Produkt gegen Herunterfal- len sichern. • Nicht unter schwebende Lasten treten. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 10: Störungen
• Alle Arbeiten nur von dafür qualifiziertem Personal durchführen lassen. • Produkt bei allen Arbeiten gegen versehentliches Betätigen sichern. • Die geltenden Unfallverhütungsvorschriften beachten. • Geeignete Montage- und Transporteinrichtungen einsetzen und Vorkehrungen gegen Einklemmen und Quetschen treffen. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 11: Schutz Bei Inbetriebnahme Und Betrieb
Vor Inbe- triebnahme der Maschine oder Anlage die Funktion des NOT- HALT-Systems überprüfen. Betrieb der Maschine bei Fehlfunkti- on dieser Schutzeinrichtung unterbinden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 12: Technische Daten
(Maschinenkühlflüssigkeit) Weitere technische Daten enthält das Katalogdatenblatt. Es gilt je- weils die letzte Fassung. Umgebungs- und Einsatzbedingungen Bezeichnung GSW-M Umgebungstemperatur [°C] min. max. Schutzart IP Geräuschemission [dB(A)] ≤ 70 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 13: Montage
Prüfen, ob die O-Ringe (2) am Schaft eingesetzt sind. Bei Bedarf Ø O-Ringe (2) einsetzen. GSW-M mit dem Schaft oder über die Spannfläche (1) in den Ø Werkzeughalter einspannen. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 14 TENDO gespannt (Spannprinzip: Hydrodehnspannfutter). Werkzeughalter mit WELDON-Aufnahme Schnittdarstellung GSW-M in WELDON-Aufnahme eingespannt Der Schaft des GSW-M wird über die Spannfläche (1) durch den Gewindestift (2) des Werkzeughalters mit WELDON-Aufnahme ge- spannt. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
-
Seite 15: Energieversorung
Die Druckversorgung mit Druckluft oder Kühlschmiermittel erfolgt durch die Maschinenspindel. Luftanschlüsse Bei Verwendung von Druckluft muss die Verschlussschraube (2) Ø montiert werden. Bei Verwendung von Maschinenkühlflüssigkeit muss die Drossel (1) Ø montiert werden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 16: Betrieb
Durch den Überdruck im Innern des GSW-M wird das Werkstück ✓ durch den Gummi-Reibring (1) auf seinen Ablageplatz definiert ge- halten und beim Anheben des GSW-M vom Magnet (2) getrennt. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 17: Fehlerbehebung
Bohrung kontrollieren, ggf. reinigen. Wartung oder verschmutzt. 18] 6.2 Werkstückverlust Mögliche Ursache Maßnahmen zur Behebung Maximale Vorschubgeschwindigkeit Vorschubgeschwindigkeit verringern. überschritten. Empfohlenes Werkstückgewicht Technische Daten beachten. Technische Daten 12] überschritten. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 18: Wartung
Bei der Wartung alle Schmierstellen mit Schmierstoff behandeln. Den Schmierstoff mit einem nichtfasernden Tuch dünn auftragen. Schmierstelle Schmierstoff Metallische Gleitflächen microGLEIT GP 360 Alle Dichtungen Renolit HLT 2 Bohrung am Kolben Renolit HLT 2 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 19: Auseinander- Und Zusammenbauen
• Soweit nicht anders vorgeschrieben, alle Schrauben und Mut- tern mit Loctite Nr. 243 sichern und mit Anzugsdrehmoment an- ziehen.Anzugsmoment für Schrauben 19] 7.4.2.1 Anzugsmoment für Schrauben Lage der Positionsnummern Zusammenbauzeichnung 20] Pos. Anzugsdrehmoment [Nm] 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 20: Zusammenbauzeichnung
Wartung 7.5 Zusammenbauzeichnung Explosionsansicht GSW-M * Verschleißteil, bei Wartung erneuern. Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 21: Einbauerklärung
Die zur unvollständigen Maschine gehörenden speziellen technischen Unterlagen nach An- hang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Robert Leuthner, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, Oktober 2018 i.V. Ralf Winkler; Leitung Entwicklung Greifsystemkomponenten 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 22: Anlage Zur Einbauerklärung
Störung der Energieversorgung Schutzmaßnahmen gegen mechanische Gefährdungen 1.3.1 Risiko des Verlusts der Standsicherheit 1.3.2 Bruchrisiko beim Betrieb 1.3.3 Risiken durch herabfallende oder herausgeschleuderte Gegenstände 1.3.4 Risiken durch Oberflächen, Kanten und Ecken 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... -
Seite 23: Schutzmaßnahmen Gegen Mechanische Gefährdungen
Ausrutsch-, Stolper- und Sturzrisiko 1.5.16 Blitzschlag Instandhaltung 1.6.1 Wartung der Maschine 1.6.2 Zugang zu den Bedienungsständen und den Eingriffspunkten für die In- standhaltung 1.6.3 Trennung von den Energiequellen 1.6.4 Eingriffe des Bedienungspersonals 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113... - Seite 24 Maschinen, die zum Einsatz unter Tage bestimmt sind Zusätzliche grundlegende Sicherheits- und Gesundheitsschutzanforde- rungen an Maschinen, von denen durch das Heben von Personen be- dingte Gefährdungen ausgehen 02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113...
