1 Allgemeines

1.3.2 Akkumulator einbauen

HINWEIS
Der Akkumulator erreicht nach ca. 11 Stunden ununterbrochener Ladezeit seine
maximale Kapazität.
A B
-

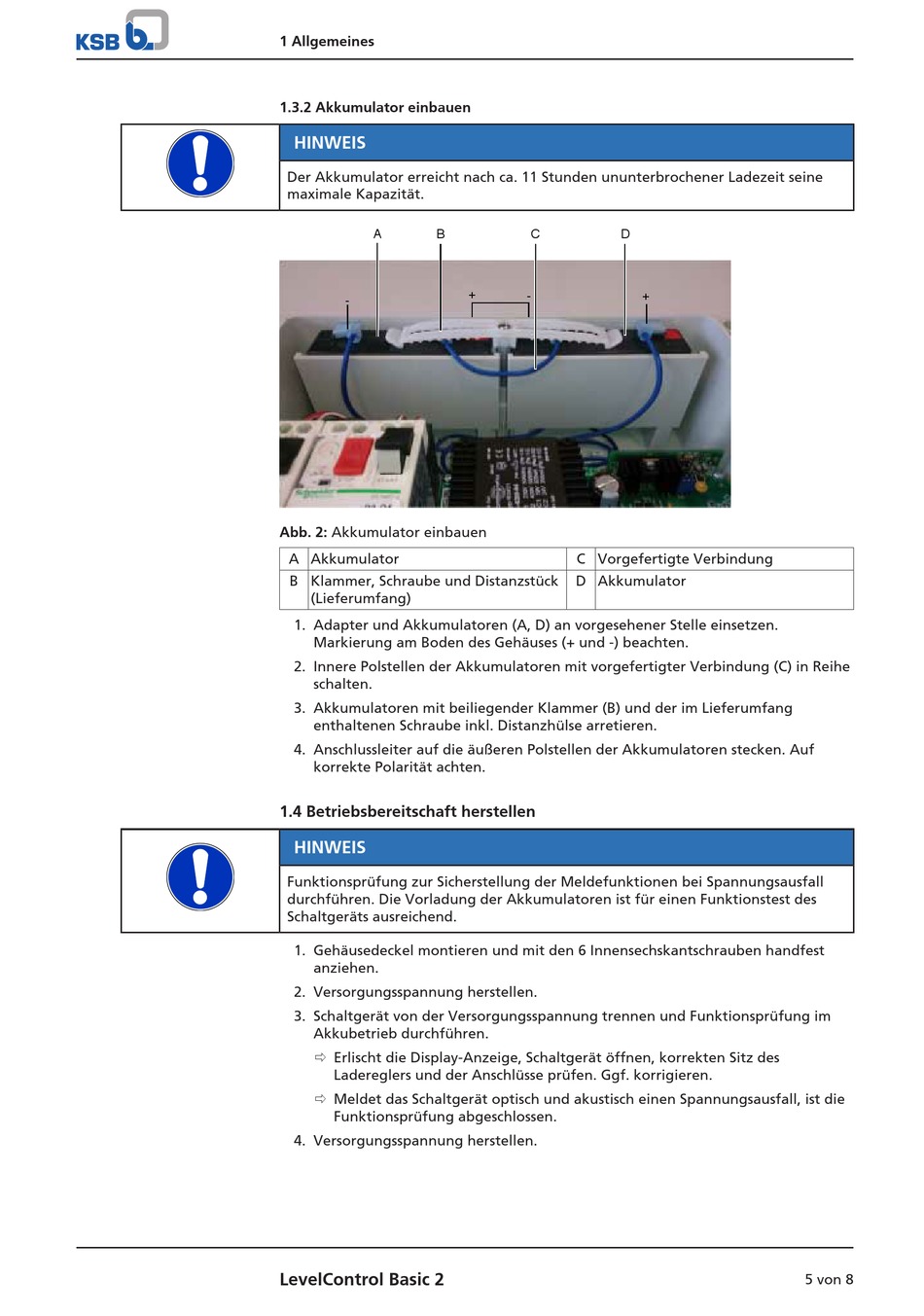

Abb. 2: Akkumulator einbauen
A Akkumulator
B Klammer, Schraube und Distanzstück
(Lieferumfang)
1. Adapter und Akkumulatoren (A, D) an vorgesehener Stelle einsetzen.
Markierung am Boden des Gehäuses (+ und -) beachten.
2. Innere Polstellen der Akkumulatoren mit vorgefertigter Verbindung (C) in Reihe
schalten.
3. Akkumulatoren mit beiliegender Klammer (B) und der im Lieferumfang
enthaltenen Schraube inkl. Distanzhülse arretieren.
4. Anschlussleiter auf die äußeren Polstellen der Akkumulatoren stecken. Auf
korrekte Polarität achten.

1.4 Betriebsbereitschaft herstellen

HINWEIS
Funktionsprüfung zur Sicherstellung der Meldefunktionen bei Spannungsausfall
durchführen. Die Vorladung der Akkumulatoren ist für einen Funktionstest des
Schaltgeräts ausreichend.
1. Gehäusedeckel montieren und mit den 6 Innensechskantschrauben handfest
anziehen.
2. Versorgungsspannung herstellen.
3. Schaltgerät von der Versorgungsspannung trennen und Funktionsprüfung im
Akkubetrieb durchführen.
ð Erlischt die Display-Anzeige, Schaltgerät öffnen, korrekten Sitz des
Ladereglers und der Anschlüsse prüfen. Ggf. korrigieren.
ð Meldet das Schaltgerät optisch und akustisch einen Spannungsausfall, ist die
Funktionsprüfung abgeschlossen.
4. Versorgungsspannung herstellen.
LevelControl Basic 2
C D
+ -
+
C Vorgefertigte Verbindung
D Akkumulator
