1 Allgemeines
1.2 Schaltgerät vorbereiten
1. Schaltgerät von der Versorgungsspannung trennen.
2. Die 6 Innensechskantschrauben auf der Oberfläche des Schaltgeräts lösen und
Gehäuse öffnen.

1.3 Akkumulator austauschen

1.3.1 Akkumulator ausbauen

A B
-

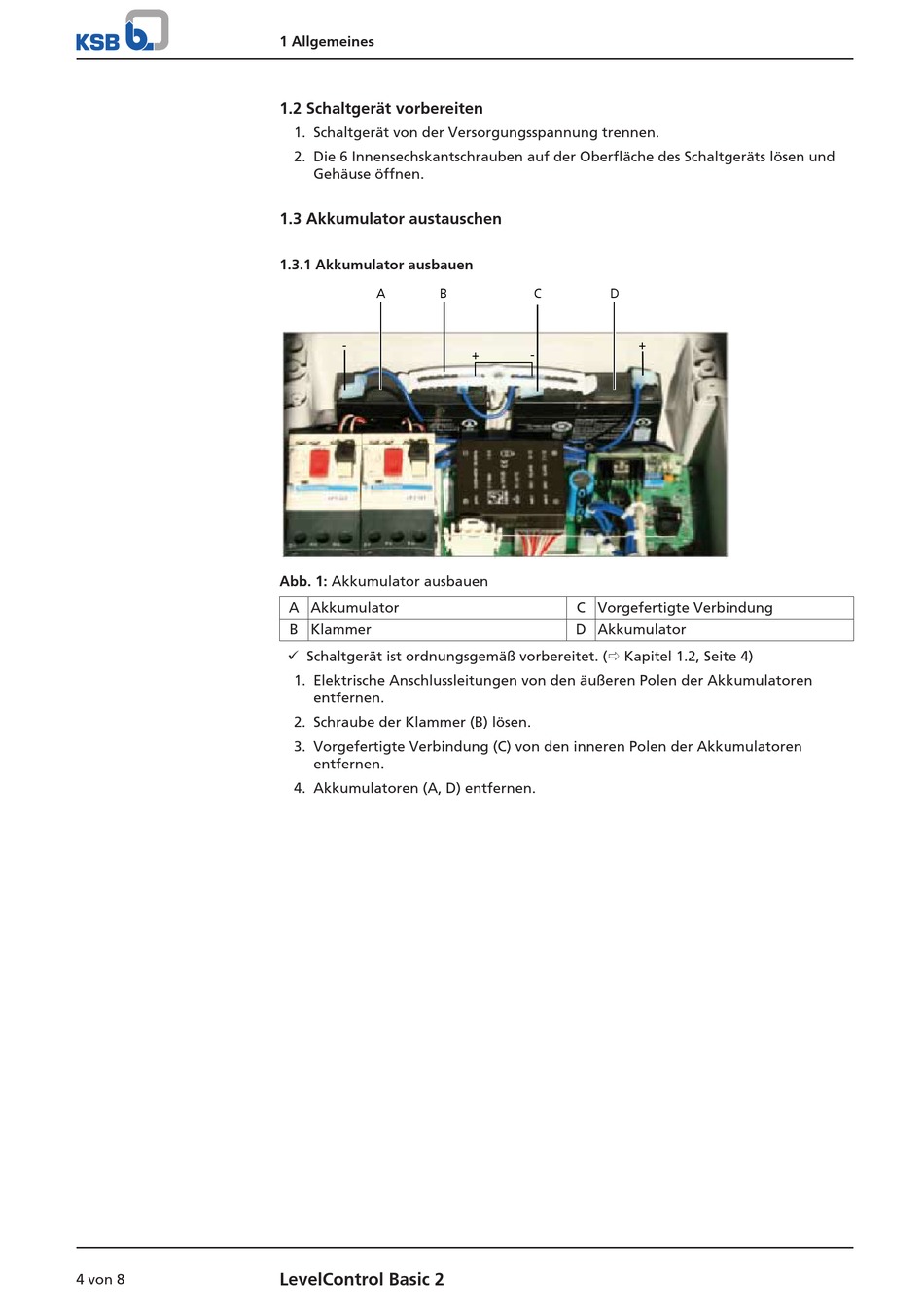

Abb. 1: Akkumulator ausbauen
A Akkumulator
B Klammer
ü Schaltgerät ist ordnungsgemäß vorbereitet. (ð Kapitel 1.2, Seite 4)
1. Elektrische Anschlussleitungen von den äußeren Polen der Akkumulatoren
entfernen.
2. Schraube der Klammer (B) lösen.
3. Vorgefertigte Verbindung (C) von den inneren Polen der Akkumulatoren
entfernen.
4. Akkumulatoren (A, D) entfernen.
LevelControl Basic 2
C D
+
+ -
C Vorgefertigte Verbindung
D Akkumulator
