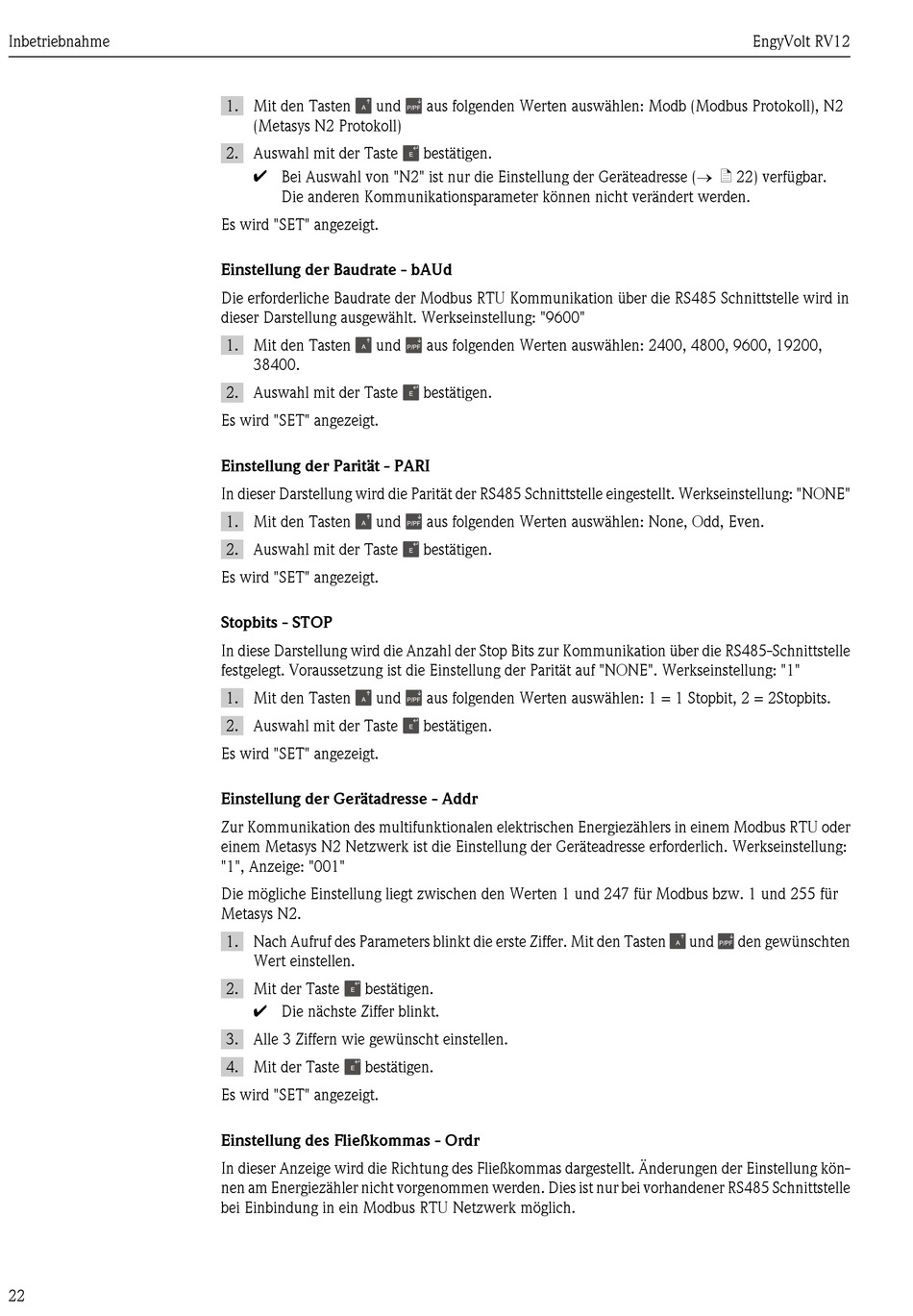

Endress+Hauser EngyVolt RV12 Betriebsanleitung Seite 22

Inbetriebnahme
22
1. Mit den Tasten und
(Metasys N2 Protokoll)
2. Auswahl mit der Taste
à Bei Auswahl von "N2" ist nur die Einstellung der Geräteadresse (® ä 22) verfügbar.
Die anderen Kommunikationsparameter können nicht verändert werden.
Es wird "SET" angezeigt.
Einstellung der Baudrate - bAUd
Die erforderliche Baudrate der Modbus RTU Kommunikation über die RS485 Schnittstelle wird in
dieser Darstellung ausgewählt. Werkseinstellung: "9600"
1. Mit den Tasten und
38400.
2. Auswahl mit der Taste
Es wird "SET" angezeigt.
Einstellung der Parität - PARI
In dieser Darstellung wird die Parität der RS485 Schnittstelle eingestellt. Werkseinstellung: "NONE"
1. Mit den Tasten und
2. Auswahl mit der Taste
Es wird "SET" angezeigt.
Stopbits - STOP
In diese Darstellung wird die Anzahl der Stop Bits zur Kommunikation über die RS485-Schnittstelle
festgelegt. Voraussetzung ist die Einstellung der Parität auf "NONE". Werkseinstellung: "1"
1. Mit den Tasten und
2. Auswahl mit der Taste
Es wird "SET" angezeigt.
Einstellung der Gerätadresse - Addr
Zur Kommunikation des multifunktionalen elektrischen Energiezählers in einem Modbus RTU oder
einem Metasys N2 Netzwerk ist die Einstellung der Geräteadresse erforderlich. Werkseinstellung:
"1", Anzeige: "001"
Die mögliche Einstellung liegt zwischen den Werten 1 und 247 für Modbus bzw. 1 und 255 für
Metasys N2.
1. Nach Aufruf des Parameters blinkt die erste Ziffer. Mit den Tasten
Wert einstellen.
2. Mit der Taste bestätigen.
à Die nächste Ziffer blinkt.
3. Alle 3 Ziffern wie gewünscht einstellen.
4. Mit der Taste bestätigen.
Es wird "SET" angezeigt.
Einstellung des Fließkommas - Ordr
In dieser Anzeige wird die Richtung des Fließkommas dargestellt. Änderungen der Einstellung kön-
nen am Energiezähler nicht vorgenommen werden. Dies ist nur bei vorhandener RS485 Schnittstelle
bei Einbindung in ein Modbus RTU Netzwerk möglich.
aus folgenden Werten auswählen: Modb (Modbus Protokoll), N2
bestätigen.
aus folgenden Werten auswählen: 2400, 4800, 9600, 19200,
bestätigen.
aus folgenden Werten auswählen: None, Odd, Even.
bestätigen.
aus folgenden Werten auswählen: 1 = 1 Stopbit, 2 = 2Stopbits.
bestätigen.
EngyVolt RV12
und den gewünschten
