EngyVolt RV12
Erste Ebene
RLY (Relais)
NRGY (Energie)
TEST
SOFT (Software)

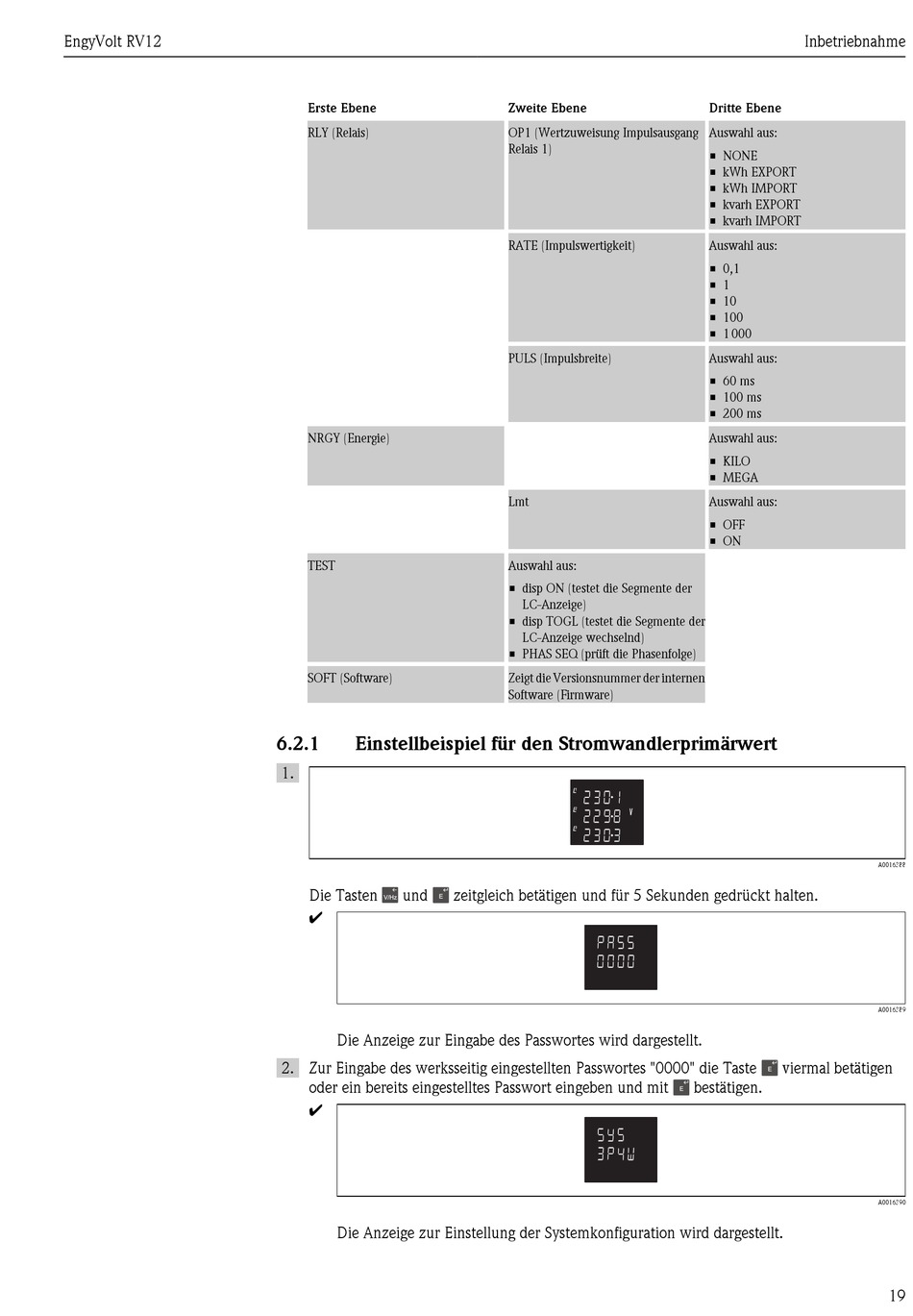

6.2.1 Einstellbeispiel für den Stromwandlerprimärwert
1.
Die Tasten und
Ã
Die Anzeige zur Eingabe des Passwortes wird dargestellt.
2. Zur Eingabe des werksseitig eingestellten Passwortes "0000" die Taste
oder ein bereits eingestelltes Passwort eingeben und mit
Ã
Die Anzeige zur Einstellung der Systemkonfiguration wird dargestellt.
Zweite Ebene
OP1 (Wertzuweisung Impulsausgang
Relais 1)
RATE (Impulswertigkeit)
PULS (Impulsbreite)
Lmt
Auswahl aus:
• disp ON (testet die Segmente der
LC-Anzeige)
• disp TOGL (testet die Segmente der
LC-Anzeige wechselnd)
• PHAS SEQ (prüft die Phasenfolge)
Zeigt die Versionsnummer der internen
Software (Firmware)
zeitgleich betätigen und für 5 Sekunden gedrückt halten.
Inbetriebnahme
Dritte Ebene
Auswahl aus:
• NONE
• kWh EXPORT
• kWh IMPORT
• kvarh EXPORT
• kvarh IMPORT
Auswahl aus:
• 0,1
• 1
• 10
• 100
• 1 000
Auswahl aus:
• 60 ms
• 100 ms
• 200 ms
Auswahl aus:
• KILO
• MEGA
Auswahl aus:
• OFF
• ON
viermal betätigen
bestätigen.
A0016388
A0016389
A0016390
19
