Beispiel: Freistehendes Einfamilienhaus, Gesamtnutzfläche 140 M; Che Gegend, Belegung 4 Personen, Raumhöhe 2,5 M - Viessmann VITOAIR FS 300E Planungsanleitung

Auslegung
(Fortsetzung)
Beispiel: Freistehendes Einfamilienhaus, Gesamtnutzfläche 140 m
Personen, Raumhöhe 2,5 m

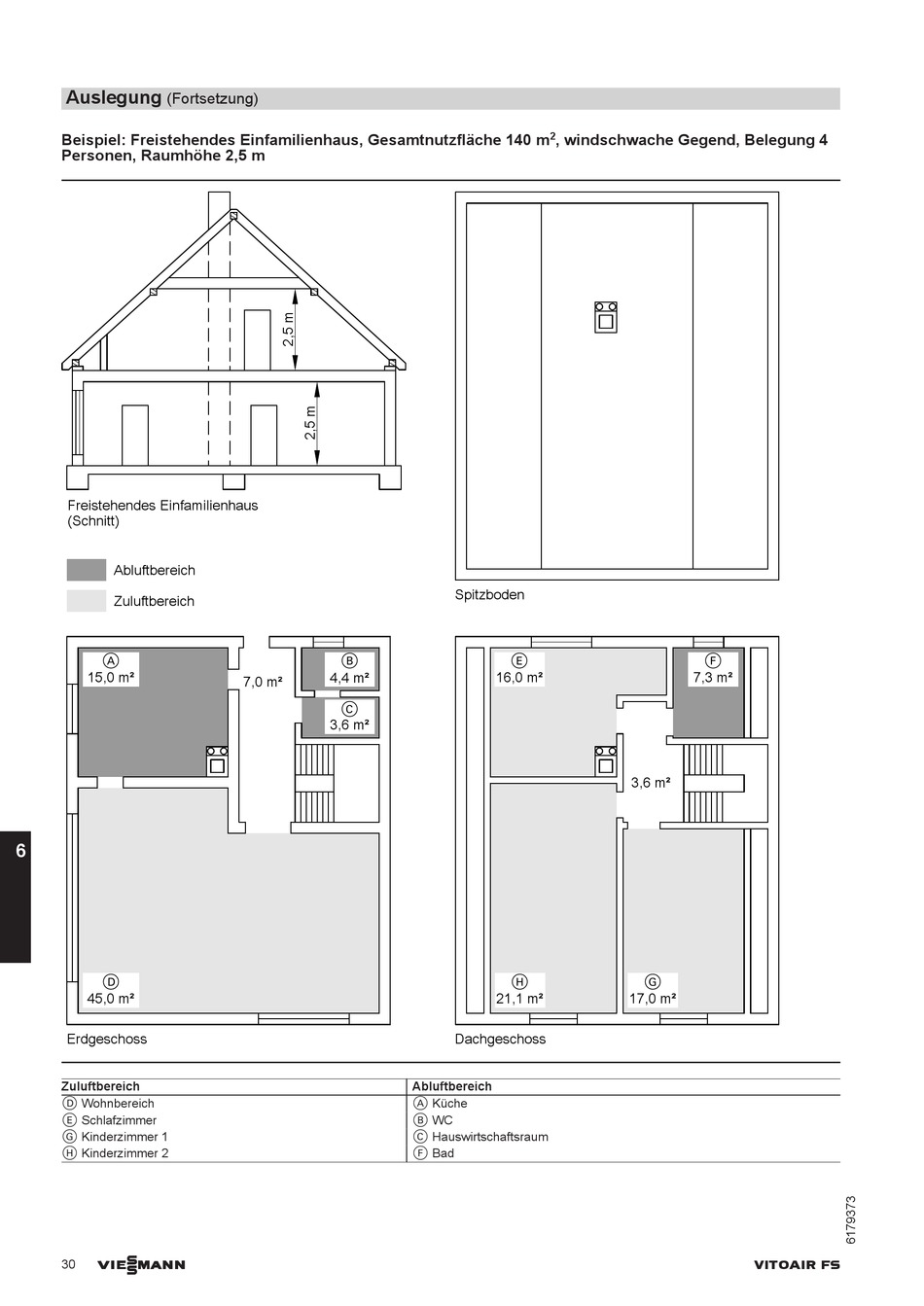

Freistehendes Einfamilienhaus
(Schnitt)
Abluftbereich
Zuluftbereich
A
15,0 m²
6
D
45,0 m²
Erdgeschoss
Zuluftbereich
D Wohnbereich
E Schlafzimmer
G Kinderzimmer 1
H Kinderzimmer 2
VIESMANN
30
B
4,4 m²
7,0 m²
C
3,6 m²
Abluftbereich
A Küche
B WC
C Hauswirtschaftsraum
F Bad
2
, windschwache Gegend, Belegung 4
Spitzboden
E
16,0 m²
H
21,1 m² 17,0 m²
Dachgeschoss
F
7,3 m²
3,6 m²
G
VITOAIR FS
