VIESMANN
Planungsanleitung
VITOCAL 222-SI
221.E08 I
Wärmepumpe mit elektrischem Antrieb in Split-Ausführung
mit Außen- und Inneneinheit, Erweiterungseinheit und Lade-
speicher
Für Raumbeheizung, Raumkühlung und Trinkwassererwär-
■
mung in Heizungsanlagen
Inneneinheit mit Wärmepumpenregelung, Pufferspeicher
■
16 l, Hocheffizienz-Umwälzpumpe, 4/3-Wege-Ventil, Heiz-
wasser-Durchlauferhitzer und Heizwasserfilter
Erweiterungseinheit mit Sicherheitsgruppe, 2 Ausdeh-
■
nungsgefäßen und Nachfülleinrichtung mit Enthärtungskar-
tusche
Ladespeicher 250 l
■
VITOAIR FSI
Zentrales Wohnungslüftungs-System mit Wärmerückgewin-
nung zur bedarfsgerechten Wohnungslüftung
6198074 DE
3/2024
Typ AWBS-M-E-AC
Typ 300E

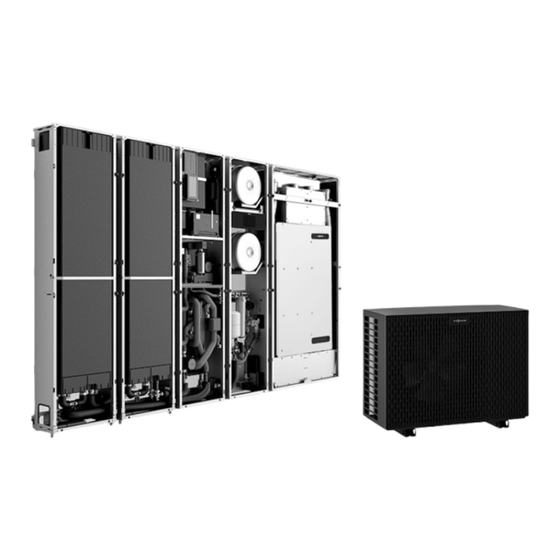

Luft/Wasser-Wärmepumpe und Wohnungslüftungs-System
in einem Gesamtsystem mit minimaler Bautiefe
Wandmontage
■
In Reihenaufstellung mit Vitocal 222-SI oder in der Nähe
■
Für Wohneinheiten bis ca. 280 m
■
Luftvolumenstrom bis 300 m
4 Stutzen DN 160 für Außenluft, Zuluft, Abluft und Fortluft,
■
Stutzenbelegung auf der Baustelle anpassbar
Modularer Sommer-Bypass und integriertes Vorheizregister
■
(Zubehör)
Integrierter Enthalpiewärmetauscher
■
Gesamtsystem
Ausführungen der Geräteverkleidung für das Gesamtsystem
wählbar
Vorder-/Seitenbleche in Vitopearlwhite
■
Manufaktur-Linie:
■
Front-/Seitenrahmen für bauseitige Dekorblenden, z. B.
Echtholz
Viessmann Invisible
2
Wohnfläche
3
/h
