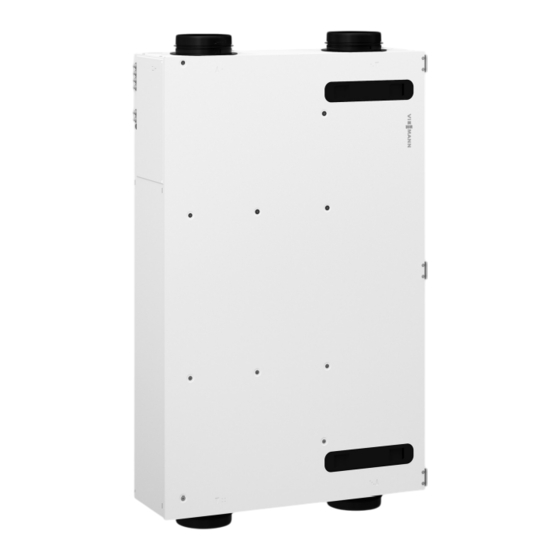

Viessmann Vitoair FS 300E Montage- Und Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Vitoair FS 300E:
- Montage- und serviceanleitung für die fachkraft (56 Seiten) ,
- Planungsanleitung (48 Seiten) ,
- Planungsanleitung (44 Seiten)
Verwandte Anleitungen für Viessmann Vitoair FS 300E
Inhaltszusammenfassung für Viessmann Vitoair FS 300E

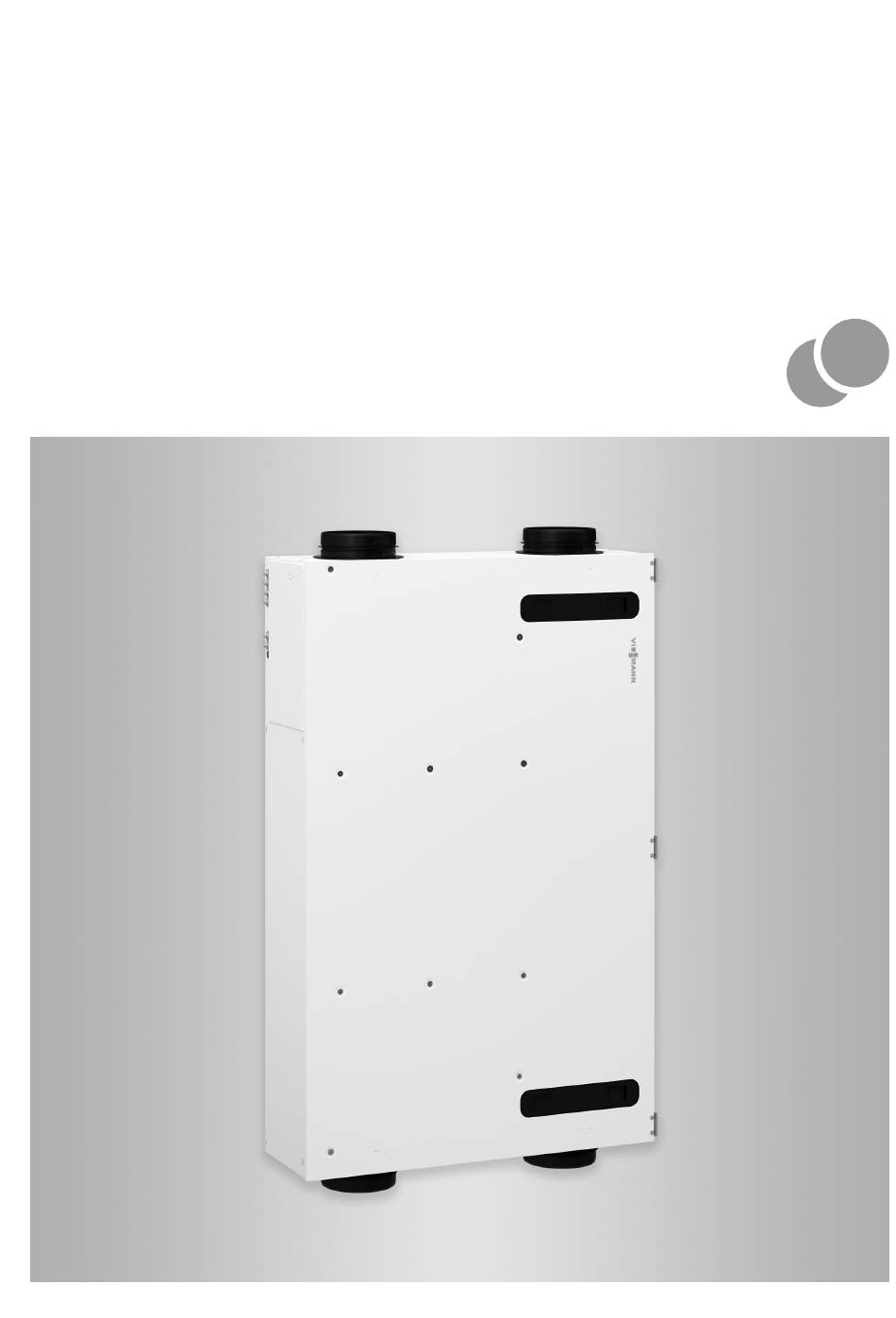

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoair FS Typ 300E Wohnungslüftungs-System mit Wärme- und Feuchterückgewinnung für max. Luftvolumenstrom 300 m VITOAIR FS Bitte aufbewahren! 6199262 DE 6/2023...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile verwenden. -
Seite 4: Inhaltsverzeichnis
■ ViCare Klimasensor und ViCare CO2-Sensor anschließen ....22 ■ Differenzdruckwächter oder Brandschutzklappe anschließen (bau- ■ seits) ....................22 Verbindung mit weiteren Viessmann Geräten über CAN-BUS ... 23 ■ Netzanschluss ..................24 ■ Abdeckung elektrischer Anschlussbereich anbauen ......24 ■... -
Seite 5: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 6: Bestimmungsgemäße Verwendung
Information Symbole (Fortsetzung) Symbole für die Anschlusskennzeichnung Nähere Informationen zu den Anschlussvarianten: Siehe Seite 12. Symbol Anschlussvari- Anschlussvari- ante 1 (Ausliefe- ante 2 rungszustand) Zuluft Fortluft Abluft Außenluft Außenluft Abluft Fortluft Zuluft Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in Lüftungs- Darüber hinausgehende Verwendung ist vom Herstel- systemen gemäß... -
Seite 7: Wartungsteile Und Ersatzteile
Außenluft nicht durch den Wärmetauscher und gelangt direkt in die Räume, sodass die Räume mit kühler Frischluft versorgt werden können (z. B. in kühlen Sommernächten). Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp... - Seite 8 Information Wartungsteile und Ersatzteile (Fortsetzung)
-
Seite 9: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Anforderungen an den Montageort Lüftungsgerät vorzugsweise innerhalb der luftdichten Dynamische IP-Adressierung (DHCP, Auslieferungs- ■ und wärmegedämmten Gebäudehülle montieren. zustand) im Netzwerk (WLAN): Vor Inbetriebnahme bauseits durch IT-Fachkraft prü- Achtung fen lassen. Ggf. einrichten. Ungünstiges Raumklima kann zu Funktionsstö- ■... - Seite 10 Montagevorbereitung Montagevorbereitung (Fortsetzung) Flacher (ungünstiger) Durchdringungswinkel Vitoair nicht gemeinsam mit einer raumluftabhängi- ■ gen Feuerstätte betreiben (z. B. offener Kamin). ■ Feuerstätten nur raumluftunabhängig mit separater Verbrennungsluftzufuhr betreiben. Wir empfehlen Feuerstätten, die über eine bauaufsichtliche Zulas- sung als raumluftunabhängige Feuerstätte des Deut- schen Instituts für Bautechnik DIBt verfügen.
-
Seite 11: Anschlüsse Und Abmessungen
Montagevorbereitung Montagevorbereitung (Fortsetzung) Abluft-Dunstabzugshauben über ein koaxiales Fortluft- Bei Abluft-Dunstabzugshauben in Verbindung mit system anschließen, über das auch die Differenzluft- raumluftabhängigen Feuerstätten eine Verriegelung menge nachströmen kann. der Abzugshaube vorsehen: Siehe Kapitel „Raumluft- abhängige Feuerstätte“. Anschlüsse und Abmessungen Anschlüsse und Abmessungen Vitoair FS Ø... - Seite 12 Montagevorbereitung Montagevorbereitung (Fortsetzung) Parametrierbare Anschlussvarianten Symbol Anschlussvari- Anschlussvari- ante 1 (Ausliefe- ante 2 Die Anschlussvariante wird während der Inbetrieb- rungszustand) nahme in der ViGuide App parametriert. Zuluft Fortluft Abluft Außenluft Außenluft Abluft Fortluft Zuluft Der dreieckige Pfeil symbolisiert die Luftrichtung. Mindestabstände Montagevarianten: Wandhängend...
- Seite 13 Montagevorbereitung Montagevorbereitung (Fortsetzung) Abb. 6 Hinweis Bei Wandmontage muss der Abstand Unterkante Lüf- tungsgerät zum Boden min. 380 mm betragen. Bei der Montage die Längen der elektrischen Anschlussleitungen berücksichtigen. Länge der Netzanschlussleitung 2,5 m. Hinweis Beim Abstand zum Wärmeerzeuger die Länge der Anschlussleitung Wärmeerzeuger/Vitoair FS beachten.
-
Seite 14: Schutz Des Wohnungslüftungs-Systems
Montagevorbereitung Montagevorbereitung (Fortsetzung) Schutz des Wohnungslüftungs-Systems Achtung In das Lüftungsgerät und das Leitungssystem eindringender Staub kann zu Funktionsstörun- gen des Wohnungslüftungs-Systems führen. Während Bauarbeiten im Gebäude das Eindrin- gen von Staub durch folgende Maßnahmen ver- meiden: ■ Zuluft- und Abluftöffnungen nach Montage ver- schließen, z. -
Seite 15: Montageablauf
Montageablauf Lüftungsgerät montieren Lüftungsgerät waagerecht ausrichten. Wandmontage Montagevariante 1 mit elektrischem Anschlussbe- Montagevariante 3 mit elektrischem Anschlussbe- reich links reich unten Abb. 9 Abb. 7 Elektrischer Anschlussbereich Elektrischer Anschlussbereich Die folgenden Montageschritte sind beispielhaft für die Montagevariante 2 mit elektrischem Anschlussbe- Montagevariante 2 (Anschlussbereich rechts) gezeigt. - Seite 16 Montageablauf Lüftungsgerät montieren (Fortsetzung) Abb. 10 Beispiel: Montagevariante 2 mit elektrischem Anschlussbereich rechts Bohrschablone Montageschienen Schrauben (beiliegend)
-
Seite 17: Deckenmontage
Montageablauf Lüftungsgerät montieren (Fortsetzung) Deckenmontage Abb. 11 Bohrschablone Montageschienen Schrauben (beiliegend) -
Seite 18: Bodenmontage
Montageablauf Lüftungsgerät montieren (Fortsetzung) Bodenmontage Abb. 12 Bohrschablone Montageschienen Schrauben (beiliegend) Leitungssystem anschließen EPP-Rohre auf die jeweiligen Anschluss-Stutzen des Die Anschluss-Stutzen müssen vollständig vom EPP- Lüftungsgeräts schieben (ggf. bauseits Rückschlag- Rohr umschlossen werden, damit an den Anschluss- klappe einsetzen). Stutzen kein Kondenswasser entsteht. Lückenlose Dämmung sicherstellen. -
Seite 19: Elektrisch Anschließen
Montageablauf Leitungssystem anschließen (Fortsetzung) Abb. 13 Hinweis Achtung Anschlussrohre luftdicht montieren. Je nach Rohrtyp Falls Wasser in die Außenwand des Gebäudes mit Schelle oder mit Kaltschrumpfband befestigen. eindringt, können Bauschäden entstehen. Untere Leitungsbögen verkleben. Für die Außenwanddurchführung bauseits witte- rungsbeständige Abdichtung zwischen Kernloch Verlegung der Außen- und Fortluft-Leitungen und Wandhülse herstellen. -
Seite 20: Übersicht Der Elektrischen Anschlüsse
Die Netzanschlussleitung Unsachgemäß ausgeführte Verdrahtungen kön- darf nur durch eine Elektrofachkraft oder vom nen zu gefährlichen Verletzungen durch elektri- Technischen Dienst von Viessmann ausge- schen Strom und zu Geräteschäden führen. tauscht werden. ■ Kleinspannungsleitungen < 42 V und Leitun- gen >... -
Seite 21: Vitoair Fs An Wärmeerzeuger Anschließen
Anschluss siehe Kapitel „Übersicht der elektrischen Anschluss am Wärmeerzeuger Anschlüsse“ auf Seite 20 und Kapitel „Verbindung mit Montage- und Serviceanleitung Wärmeerzeuger weiteren Viessmann Geräten über CAN-BUS“ auf Seite 23. Vitotrol 300-E montieren und Verbindung herstellen Montage- und Serviceanleitung Vitotrol 300-E Hinweis Die Inbetriebnahme der Vitotrol 300-E erfolgt über die... -
Seite 22: 4-Stufen-Taster Anschließen
Montageablauf Elektrisch anschließen (Fortsetzung) 4-Stufen-Taster anschließen Der 4-Stufen-Taster eignet sich zur manuellen Einstel- Empfohlene Anschlussleitung (bauseits): lung der 4 Lüftungsstufen. Die Betriebsart des Lüf- Min. 11-adrig, z. B. YR 12 x 0,8 mm² ■ tungsgeräts ändert sich bei Betätigung auf den Kon- ■... -
Seite 23: Verbindung Mit Weiteren Viessmann Geräten Über Can-Bus
Min. 2-adrig, z. B. H05VV-F 2 x 0,75 mm² oder ■ NYM-J 3 x 1,5 mm² Verbindung mit weiteren Viessmann Geräten über CAN-BUS Vitoair kann mit weiteren kompatiblen Geräten über Einbindung in ein externes CAN-BUS-System: den externen CAN-BUS verbunden werden. Je nach ■... -
Seite 24: Netzanschluss
Vitoair kann in Verbindung mit einem Hauptgerät, z. B. (siehe Kapitel „Werkseitige Einstellungen wiederher- einer Wärmepumpe, in einem Systemverbund mehre- stellen“). rer Geräte von Viessmann eingesetzt werden. 2. Korrekten Anschluss und die Terminierung des externen CAN-BUS herstellen. Gleichzeitige Inbetriebnahme aller CAN-BUS-Teil- 3. -
Seite 25: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems..............26 • 2. Filter austauschen......................26 • • 3. Anlage außer Betrieb nehmen..................28 •... -
Seite 26: Kontrolle Des Wohnungslüftungs-Systems
Erstinbetriebnahme, Inspektion, Wartung Kontrolle des Wohnungslüftungs-Systems Gefahr Wir empfehlen, das Wohnungslüftungs-System nach Bei Betrieb von Feuerstätten können durch folgenden Merkmalen zu prüfen: Unterdruck Abgase in den Raum gelangen. ■ Freier Querschnitt von Außenluftansaugung und Abgase verursachen Gesundheitsschäden. Fortluftführung Um Gesundheitsschäden zu verhindern, Maß- ■... -
Seite 27: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Filter austauschen (Fortsetzung) Filter herausnehmen Neuen Filter einschieben Abb. 19 1. Filterdeckel abziehen. Hinweis Der Filterdeckel kann beim 1. Filterwechsel sehr Abb. 20 fest sitzen. 2. Außenluft- und Abluftfilter nicht reinigen. Ver- schmutzte Filter austauschen und im Hausmüll entsorgen. -
Seite 28: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Filter austauschen (Fortsetzung) Filterwechselanzeige zurücksetzen und Filterwech- Die Filterwechselanzeige in den Bedieneinheiten, sel beenden Fernbedienung und Apps wird zurückgesetzt. Nach abgeschlossenem Filterwechsel den Taster länger als 5 s gedrückt halten. Sobald alle 3 LEDs ein- mal weiß aufgeleuchtet haben, den Taster loslassen. Anlage außer Betrieb nehmen Bei Arbeiten am geöffneten Gerät: Gefahr... -
Seite 29: Dichtblech Öffnen
Erstinbetriebnahme, Inspektion, Wartung Dichtblech öffnen Abb. 22 Bei Deckenmontage: Beim Lösen der letzten Schraube Dichtblech festhal- ten. Wärmetauscher reinigen Die Wärmetauscher min. alle 2 Jahre prüfen. Ggf. rei- Achtung nigen. Mechanische Beanspruchung kann die Lamel- len des Wärmetauschers beschädigen. Gefahr ■... -
Seite 30: Innenraum Des Lüftungsgeräts Reinigen
Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher reinigen (Fortsetzung) Achtung Der Wärmetauscher kann nur mit den Umrei- fungsbändern aus dem Lüftungsgerät gezogen werden. Die Umreifungsbänder des Wärmetauschers nicht entfernen. Abb. 23 Wärmetauscher 6. Wärmetauscher mehrmals in warmes Wasser ein- 8. Wasser vorsichtig aus dem Wärmetauscher schüt- tauchen (max. -
Seite 31: Ventilator Reinigen Oder Austauschen
Erstinbetriebnahme, Inspektion, Wartung Innenraum des Lüftungsgeräts reinigen (Fortsetzung) Abb. 24 1. Filter herausnehmen: Siehe Seite 27. 7. Innenraum mit einem feuchten Tuch auswischen. Ggf. mit Staubsauger reinigen. 2. Wärmetauscher herausnehmen: Siehe Arbeits- Keine Reinigungsmittel verwenden! schritte 1. bis 5. auf Seite 30. 8. -
Seite 32: Elektrisches Vorheizregister Reinigen Und Ggf. Austauschen
Erstinbetriebnahme, Inspektion, Wartung Ventilator reinigen oder austauschen (Fortsetzung) 2. Schutzgitter im Ansaugbereich reinigen. 3. In umgekehrter Reihenfolge zusammenbauen: Laufrad des Ventilators mit weicher Bürste reini- siehe Abb. 24, Arbeitsschritte 6. bis 3. gen. Staub am Ventilator mit einem Staubsauger entfer- nen. -
Seite 33: Ventilatoren Auf Funktion Prüfen
Mit mobilem Endgerät den QR-Code des Aufkle- 6. Weitere Einstellungen für den Anlagenbetreiber: bers scannen oder den Namen des Access-Points Siehe „ViCare App“. „Viessmann-xxxx“ und das Passwort („WPA2“) ein- geben. 4. Anlage in Betrieb nehmen und einrichten: Den Anweisungen in der ViGuide App folgen. -
Seite 34: Luftvolumenströme Einstellen
Erstinbetriebnahme, Inspektion, Wartung Luftvolumenströme einstellen Die Einregulierung der Luftvolumenströme an den Ventilen kann nur bei frostfreiem Wetter erfolgen, da die Frostschutzfunktion nicht deaktiviert werden kann. Die Luftvolumenströme können in der ViGuide App eingestellt werden. Luftvolumenströme einregulieren 2. Bei geschlossenen Türen mit einem Flügelradane- mometer die Luftgeschwindigkeit (oder direkt den Volumenstrom) an den Zuluft- und Abluftventilen messen. -
Seite 35: Parameter Des Lüftungsgeräts Einstellen
Erstinbetriebnahme, Inspektion, Wartung Luftvolumenströme einregulieren (Fortsetzung) Hinweis Die Einregulierung der Luftmengen mit Flügelradane- mometer ergibt keine hohe Genauigkeit. Abweichun- gen um 10 % sind möglich. Wichtig ist die anteilmä- ± ßige Verteilung der Luftvolumenströme für die Zuluft- und Ablufträume. Parameter des Lüftungsgeräts einstellen Die Parameter des Vitoair FS über die ViGuide App einstellen. -
Seite 36: Funktionen
Dies muss entweder der bisherige ViCare App Benutzer in der ViCare App, der Fachbe- trieb über ViGuide Web oder der Technische Dienst von Viessmann durchführen. Erst dann kann der neue Nutzer Vitoair mit dem WLAN verbinden und in der ViCare App hinzufügen. -
Seite 37: Störungsbehebung
Störungsbehebung Störungsanzeige Mögliche auftretende Störungen am Vitoair FS werden an der Fernbedienung Vitotrol 300-E oder in der ViCare App angezeigt. Die Störungen müssen beho- ben und anschließend in der Fernbedienung oder der ViCare App quittiert werden. Störungsmeldungen Störungscode Verhalten der Anlage Störungsursache Maßnahme F.59... - Seite 38 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme F.520 Lüftungsgerät ohne Funktion Kommunikationsfehler Modbus-Leitungen und -Steck- ■ Modbus verbindungen prüfen. Defekte „Externes Sperren“ ist Leitungen oder Steckverbindun- ■ aktiv. gen austauschen. Brücke am An- Brücke am Anschluss 301 prü- ■...
- Seite 39 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme F.872 Vorheizregister ohne Funkti- Die Überwachung der Elektronikmodul VCU austau- ■ 24-V-Spannungsversor- schen. gung des elektrischen Vor- und Nachheizregis- ters zeigt einen Fehler an, obwohl die 24-V- Spannungsversorgung gerade nicht in Betrieb ist.
- Seite 40 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme F.911 Lüftung zum Feuchteschutz Inkonsistenzen in der Luftvolumenströme in ViGuide in- (Stufe 1) ist gewährleistet. Konfiguration der Luftvolu- nerhalb der Grenzen des Lüftungs- Weitere Störungen können menströme geräts parametrieren. auftreten. F.972 Funktion des Lüftungsgeräts Drehzahl des Ventilators Filter wechseln, siehe Kapitel...
-
Seite 41: Instandsetzung
Instandsetzung Sicherung prüfen Gefahr Sicherung herausnehmen Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Arbeiten am Gerät Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern. Schuko-Stecker ziehen. Ggf. Sicherung aus- schalten. Elektrischen Anschlussbereich öffnen Abb. 28 Sicherungshalter Sicherung prüfen. -
Seite 42: Steckverbindungen Am Ventilator Prüfen
Instandsetzung Steckverbindungen am Ventilator prüfen Abb. 29 Stecker RHT-Sensor Stecker Modbus-Anschluss Stecker 230-V-Anschluss 1. Abdeckungen der Ventilatoren ausbauen: Siehe 2. Steckverbindungen prüfen. Abb. 24 auf Seite 31, Arbeitsschritte 3. bis 4. -
Seite 43: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Abb. 30 Ventilator 1 mit RHT-Sensor Motor Bypass CAN-Anschluss Ventilator 2 mit RHT-Sensor Netzanschluss 1/N/PE 230 V/50 Hz CAN-Anschluss Internes elektrisches Vorheizregister (Zubehör) Bei Verwendung Abschlusswiderstand entfernen. Differenzdruckwächter (bauseits) oder Brücke (im 4-Stufen-Taster (Zubehör) Auslieferungszustand gesetzt) zwischen PIN 1 Nichts anschließen! ∼... - Seite 44 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) Nichts anschließen! A1 Elektronikmodul VCU Bedienteil (HMI mit LEDs) A2 Schaltnetzteil Nichts anschließen! F1 Sicherung Ansteuerung Ventilator 1 und 2 X... Elektrische Schnittstellen Nichts anschließen!
-
Seite 45: Protokolle
Protokolle Inbetriebnahme-Protokoll... -
Seite 46: Beispiel Für Inbetriebnahme-Protokoll
Protokolle Beispiel für Inbetriebnahme-Protokoll... -
Seite 47: Inbetriebnahme-Protokoll Bei Vorhandener Raumluftunabhängiger Feuerstätte
Name Name Straße Straße PLZ, Ort PLZ, Ort Telefon Telefon Telefax E-Mail E-Mail Projekt-Nr. Viessmann Kun- den-Nr. Zuständige Ver- kaufsniederlas- sung Zuständiger Viessmann Mitar- beiter Lüftungsgerät Sonstige Angaben Name, Typ Herstell-Nr. Die Anlage ist mit folgenden Funktionen zur Vermeidung einer Disbalance ausgestattet: (Zutreffendes ankreuzen) Das Lüftungsgerät ist werkseitig/serienmäßig mit einem Vorheizregister ausgestattet, um ein Vereisen des... -
Seite 48: Technische Daten
Technische Daten Technische Daten Max. Volumenstrom Max. externer Druckverlust bei max. Luftvolumenstrom Werkseitige Einstellung der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) Reduzierte Lüftung (Stufe 2) Nennlüftung (Stufe 3) Intensivlüftung (Stufe 4) Einstellbereich der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) 50 bis 300 Reduzierte Lüftung (Stufe 2) 50 bis 300 Nennlüftung (Stufe 3) - Seite 49 Technische Daten Technische Daten (Fortsetzung) Nennspannung 1/N/PE 230 V/50 Hz Absicherung Netzanschluss 1 x B 16A Geräteabsicherung Spezifische elektrische Leistungsaufnahme nach DIBt 0,19 W/(m Max. elektrische Leistungsaufnahme Betrieb ohne Vorheizregister Betrieb mit integriertem elektrischen Vorheizregister (Zubehör) 1950 Mobile Datenübertragung WLAN Übertragungsstandard IEEE 802.11 b/g/n ■...
-
Seite 50: Endgültige Außerbetrieb-Endgültige Außerbetriebnahme Und Entsorgung
Endgültige Außerbetriebnahme Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 51: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht. -
Seite 52: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Symbole 4-Stufen-Taster.............22, 43 Einschalten..............32 Einstellbereich – Intensivlüftung............48 Abluftanschluss............6, 12 – Lüftung zum Feuchteschutz........48 Abluft-Dunstabzugshaube..........10 – Nennlüftung.............48 Abluftfilter..............48 – Reduzierte Lüftung..........48 Abluft-Wäschetrockner..........10 Einstellen Abmessungen............11, 48 – Luftvolumenstrom............34 Absicherung............... 24 – Parameter............... 35 Anemometer...............34 Elektr. Leistungsaufnahme.........49 Anlage Elektrische Anschlüsse –... - Seite 53 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Leitungssystem Symbole – Anschließen............18 – Allgemein..............5 Low-Power-Funk............49 – Für die Anschlüsse............6 Luftdruckwächter............10 Systemvoraussetzungen..........9 Lufteintrittstemperatur..........48 Luftgeschwindigkeit............34 Luftkurzschluss............10 Taster Lüftungsgerät schließen..........32 – Anschließen............22 Luftvolumenstrom............34 Technische Daten............48 – Einregulieren............34 Temperaturänderungsgrad.........48 – Einstellbereiche............48 – Werkseitige Einstellung...........48 Umgebungstemperaturen........
