Montage sur le bâti de la machine :
Pour rallonger la distance entre les pointes
Demander de l'aide.

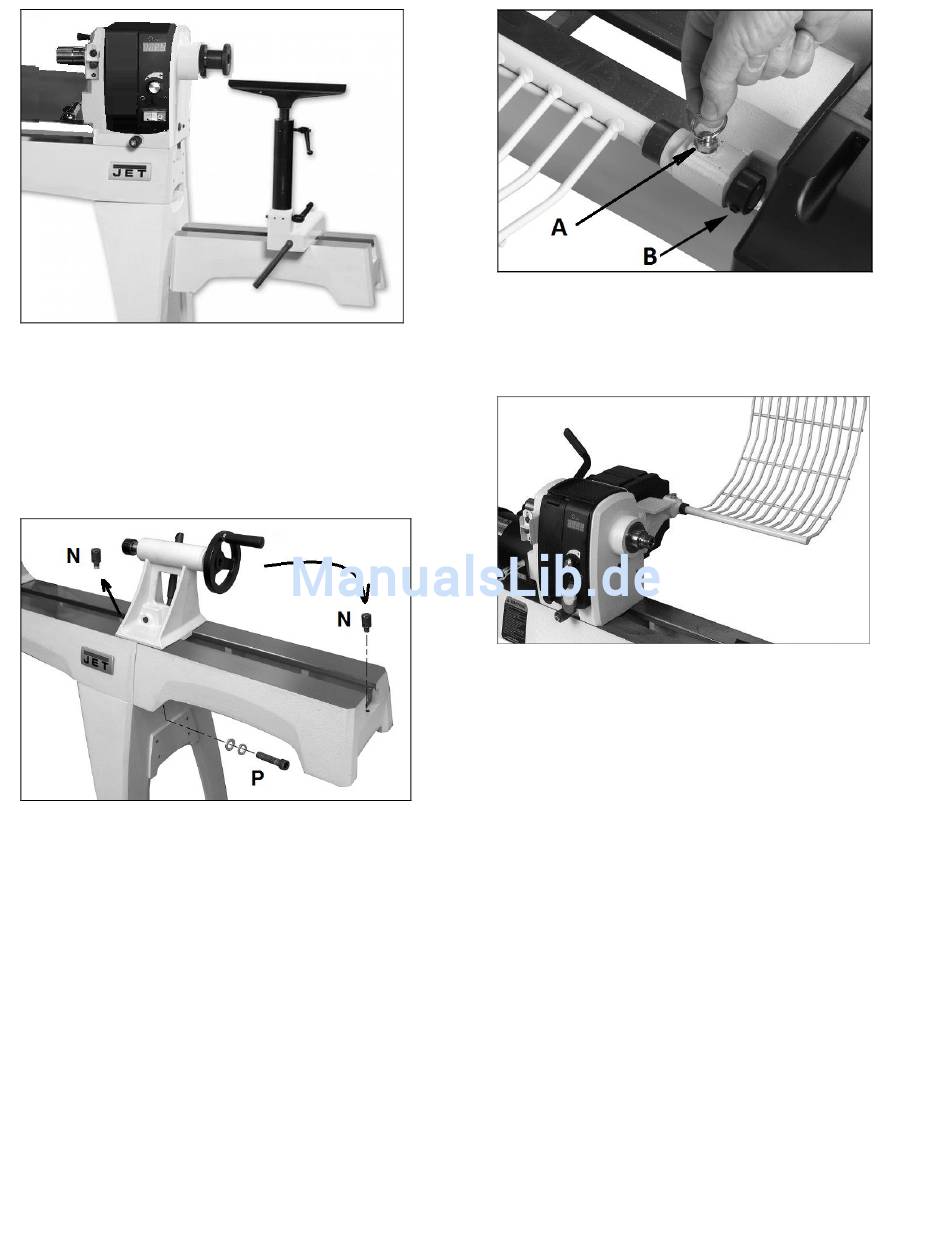

Monter la rallonge sur le bâti avec 4 vis à têtes cylindriques et
des rondelles (P, Fig 9).
Tout d'abord ne visser les vis que légèrement.
Déplacer la cheville de butée du bâti sur la rallonge. (N).
Les surfaces de guidage doivent être bien alignées afin de
permettre un mouvement en douceur de la contre-poupée.
Déplacer la contre-poupée sur le raccord afin que la fixation
de la contre-pointe soit positionnée sur les deux parties.
Bloquer la contre-poupée, ceci fixera les lits en alignement.
Bloquer alors les écrous (P).
Montage du protège pièce (accessoire JET # 719002) :
Desserrer la tige filetée (B, Fig 10) et retirer la bague de
réglage.
Soulever légèrement la goupille d'index (A) et enfoncer le
protège pièce dans la fixation.
Fig 8
Fig 9
Bloquer l'anneau de serrage sur l'axe avec le vis sans tête
(B).
La goupille d'index peut s'encliqueter dans deux positions: la
position de travail et d'ouverture (Fig 11).
5.3 Raccordement au réseau électrique
Le raccordement ainsi que les rallonges utilisées doivent
correspondre aux instructions. Le voltage et la fréquence
doivent être conformes aux données inscrites sur la machine.
Le fusible de secteur électrique doit avoir 16A.
Utiliser pour le raccordement des câbles H07RN-F.
Tous travaux de branchement et de réparation sur
l'installation électrique doivent être exécutés uniquement par
un électricien qualifié.
5.4 Raccordement au collecteur de poussières
Utilisez un système de récupération des poussières et de
filtration de l'air adapté pour éviter une concentration
importante de poussières dans l'air

5.5 Mise en exploitation

Interrupteur marche/arrêt
Mettre la machine en route avec le bouton "I" vert (A, Fig 12).
La broche démarre lentement.
La vitesse de rotation choisie est atteinte après 5 secondes
environ.
Fig 10
Fig 11
