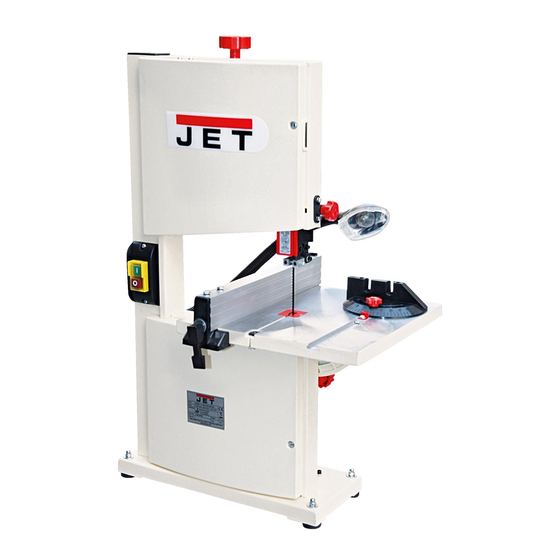

- Seite 1 JWBS‐9X‐M WOOD BAND SAW Original: GB Operating Instructions Translations: D Gebrauchsanleitung F Mode d´emploi JPW (Tool) AG Tämperlistrasse 5 CH‐8117 Fällanden Switzerland Phone +41 44 806 47 48 Fax +41 44 806 47 58 www.jettools.com M‐JWBS‐9X‐M 2017‐11 ...
- Seite 2 CE‐Conformity Declaration CE‐Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Band saw / Bandsäge / Scie à ruban JWBS‐9X‐M Stock No. : 10000860M Brand / Marke / Marque: JET Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH‐8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes 2006/42/EC Machinery Directive / Maschinenrichtlinie / Directive Machines 2014/30/EU electromagnetic compatibility / elektromagnetische Verträglichkeit / compatibilité électromagnétique designed in consideration of the standards und entsprechend folgender zusätzlicher Normen entwickelt wurde et été développé dans le respect des normes complémentaires suivantes EN ISO 12100:2010 EN 61029‐1:2009+A11:2010 EN 61029‐2‐5:2015 EN 61000‐3‐2:2014 EN 61000‐3‐3:2013 Responsible for the Documentation / Dokumentations‐Verantwortung / Résponsabilité de Documentation: Product‐Mgmt. / Produkt‐Mgmt. / Gestion des Produits JPW (Tool) AG 2017‐11‐20 Jan Dätwyler, General Manager JPW (Tool) AG, Tämperlistrasse 5, CH‐8117 Fällanden Schweiz / Suisse / Switzerland ...
-
Seite 3: Inhaltsverzeichnis
Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new JET‐machine. This manual has been prepared for the owner and operators of a JET JWBS‐9X‐M band saw to promote safety during installation, operation and ... -
Seite 4: General Safety Notes
Stay alert! Give your work undivided attention. Use common sense. 3.2 General safety notes Woodworking machines can be dangerous if not used Keep an ergonomic body position. properly. Therefore the appropriate general technical rules as Maintain a balanced stance at all times. well as the following notes must be observed. Do not operate the machine when you are tired. Read and understand the entire instruction manual before Do not operate the machine under the influence of drugs, attempting assembly or operation. alcohol or any medication. Be aware that medication can change your behaviour. Keep this operating instruction close by the machine, protected from dirt and humidity, and pass it over to the new Never reach into the machine while it is operating or running owner if you part with the tool. down. No changes to the machine may be made. Keep children and visitors a safe distance from the work area. Daily inspect the function and existence of the safety Never leave a running machine unattended. Before you leave appliances before you start the machine. the workplace switch off the machine. Do not attempt operation in this case, protect the machine by Do not operate the electric tool near inflammable liquids or unplugging the mains cord. gases. Remove all loose clothing and confine long hair. Observe the fire fighting and fire alert options, for example the fire extinguisher operation and place. Before operating the machine, remove tie, rings, watches, other jewellery, and roll up sleeves above the elbows. Do not use the machine in a dump environment and do not expose it to rain. Wear safety shoes; never wear leisure shoes or sandals. Wood dust is explosive and can also represent a risk to health. ... -
Seite 5: Machine Specifications
The moving saw blade in the work area can cause injury. Broken saw blades can cause injuries. 4.3 Content of delivery Thrown workpieces can lead to injury Machine table Fence Wood chips and sawdust can be health hazards. Be sure to Mitre gauge wear personal protection gear such as safety goggles ear‐ and Machine lamp dust protection. Dust port adapter Ø 53mm Use a suitable dust exhaust system. Assembly bag Saw blade 6mm The use of incorrect mains supply or a damaged power cord Additional support can lead to injuries caused by electricity. Operating manual Spare parts list 4. Machine specifications 4.1 Technical data 4.4 Machine description Wheel diameter Ø240 mm Cutting width max 230 mm Cutting height max 80 mm Sawblade length 1575 mm Blade width 3 ‐ 10 mm Blade thickness 0,3 – 0,4 mm Cutting speed 660 m/min Machine Table (Lx W) ... -
Seite 6: Transport And Start Up
‐ Secure the support (O, Fig 4) with two bolts and nuts (W) Fig 4 Mounting the saw table: ‐ Remove the table slot bolt (J, Fig 2) and wing nut. Fig 2 5. Transport and start up 5.1 Transport and installation For transport use a forklift or hand trolley. Make sure the machine does not tip or fall off during transport. The machine is designed to operate in closed rooms and must be placed stable on firm and levelled ground. The machine can be bolted down if required. For packing reasons the machine is not completely assembled. Fig 5 ‐ Remove table tilt locking knob (S, Fig 7) from saw frame. 5.2 Assembly If you notice any transport damage while unpacking, notify ‐ Slide the table over the blade, through the slot in the table. your supplier immediately. Do not operate the machine! (Fig 6) Dispose of the packing in an environmentally friendly manner. Clean all rust protected surfaces with a mild solvent. Rubber feet mounting: Assemble four rubber feet (U, Fig 3) in the corners of base with bolts (M6x30), washers, and nuts. Fig 6 ‐ Re‐install table tilt locking knob. ‐ Secure table in position. Fig 3 Mounting the additional support: ‐ Insert the additional support into the two holes in the rear of base. ... -
Seite 7: Mains Connection
5.3 Mains connection Mains connection and any extension cords used must comply with applicable regulations. The mains voltage must comply with the information on the machine licence plate. The mains connection must have a 10 A surge‐proof fuse. Only use power cords marked H07RN‐F Connections and repairs to the electrical equipment may only be carried out by qualified electricians. Fig 7 5.4 Dust connection Before initial operation, the machine must be connected to a ‐ Using a combination square, set table perpendicular to blade dust extractor (P, Fig 10). The suction should switch on (Fig 8). Adjust table stop (Z, Fig 7) if necessary. automatically when the band saw is switched on. Fig 10 Fig 8 ‐ Set pointer at 0° to match the scale (T, Fig 7). 5.5 Starting operation You can start the machine with the green ON‐button. ‐ Re‐install the table slot bolt and wing nut (J, Fig 5) The machine lamp starts automatically when the motor is turned on. Install the fence: The red OFF‐button on the main switch stops the machine. ‐ Raise the clamp on the fence assembly to the up position. ‐ Place the fence on the table so that the clamp is at the front 6. Machine operation of the table. Correct working position: ‐ Lower the fence clamp in order to lock the fence in position In front of the machine standing in the direction of cutting. on the table (Fig. 9). ... - Seite 8 For your own safety, always set the saw guide as close to the workpiece as possible. Work only with a sharp and flawless sawblade. Make sure blade is tracked and tensioned correctly. Make sure blade guides are adjusted correctly. If using the fence, move it into position and lock it. Work only with rip fence securely locked in place. Turn on band saw and allow it to reach full speed. Workpiece handling: Fig 12.3: Tenon cutting Hands placed flat on the workpiece outside the cutting area. Feed the workpiece towards the saw blade in the direction of the saw line, and cut as required by turning to follow the line drawn. Push the workpiece steadily forward; complete the cut as a single movement. Do not draw the workpiece back, as this could cause the sawblade to run off its wheels. Support long and wide workpieces with helping roller stands. Safe operating hints: Near the cutting area use a push stick to feed. Use a feeding template to safely guide small and narrow workpieces. Use a suitable wedge to prevent round timber from turning Fig 12.4: Cutting of wedges under the pressure of the cut. Make relief cuts whenever necessary. A relieve cut is an extra cut made through the waste portion of the wood. Fig 12.5: Curved cuts Fig 12.1: Performing high rip cuts Fig 12.6: Circular cutting ...
-
Seite 9: Setup And Adjustments
7.2 Folding the saw blade A folded saw blade needs less space. 7. Setup and adjustments Always wear suitable gloves when handling sawblades. General note: Setup and adjustment work may only be carried out after the Hold the band saw blade in one hand. Let it hang down machine is protected against accidental starting by pulling vertically and hold it to the floor with a foot. Turn your hand out the plug. through 360° (a complete circle), as you move it down towards the floor. 7.1 Changing the sawblade The sawblade has to meet the technical specification. Choose a suitable sawblade, according to the cutting operation and according to the material to be cut. For high rip cuts: ‐ use a wide sawblade (e.g. 10mm), coarse teethed. For narrow curved cuts: ‐ use a narrow sawblade (e.g. 3mm). Check sawblade for flaws (cracks, broken teeth, bending) before installation. Do not use faulty sawblades. 7.3 Blade tracking adjustment The sawblade teeth must point in cutting direction (down) Blade tracking shall never be performed when the machine is running. Always wear suitable gloves when handling sawblades. ‐ Disconnect band saw from power source. The sawblades may only be changed when the mains plug is pulled! ‐ To check the blade tracking, rotate drive wheel by hand in clockwise direction. View blade through tracking window. ‐ The sawblade must run on the centre of the rubber tyres (Fig To remove the blade: 15). Open the wheel covers. Remove the table slot bolt (J, Fig 13). ... -
Seite 10: Mitre Gauge Setup
Open the upper and lower blade guards (Fig 14). Upper blade guide: ‐ Upper blade guides employ guide pins for side support and a ball bearing for rear support. ‐ Loosen screws (Y, Fig 16) and adjust guide pins (X) to sides of the blade. Check that guide pins are approximately 0.05mm away from blade (G). A quick way to achieve the spacing needed (~0,05mm) is placing a paper note between blade and guide pins. ‐ Lock adjustment by tightening screws. Fig 18 Lower blade guide : ‐ Lower blade guides employ guide pins for side support and a ball bearing for rear support (Fig 19). Fig 16 The guide pins may not touch the sawblade teeth. Adjust the guide pin assembly accordingly (Fig 17). Fig 19 Adjust in same manner as on upper blade guide. Test run: Make sure all fasteners are locked. Spin the blade wheels by hand and inspect the adjustments made. Close the wheel covers. Start the machine with care. Fig 17 7.6 Mitre gauge setup ‐ Adjust ball bearing (U, Fig 18) at rear of blade by loosening Setup adjustments shall never be performed when the socket head bolt (V) and repositioning shaft. machine is running. ‐ Position ball bearing ~ 0.3mm away from back of blade. Use a combination square to exactly set up for 90° ... -
Seite 11: Maintenance And Inspection
*resin collection on sawblade work. *sawblade is dull Defective safety devices must be replaced immediately. *Blade guide setting is bad *Blade tension too low Inspect the correct blade tension regularly. Take away the *workpiece inhomogeneous blade tension if the machine is not in use for a longer time *Feed pressure too high‐ period. Do not force the workpiece. Inspect the blade guide adjustment regularly. Check band saw blades regularly for faults. Replace a defective Lamp not working sawblade immediately. *Lamp defect‐ Cleaning of the Wheels: Replace the lamp bulb (Jet part number: JWBS9‐130) The rubber tyre of the wheels must be cleaned regularly. To tighten the belt Unplug the machine from power source. 10. Environmental protection Table insert: Replace a worn table insert. Protect the environment. The table insert must be made of machinable material (e.g. Your appliance contains valuable materials which can be wood, plastic, aluminium). recovered or recycled. Please leave it at a specialized institution. JET part number: JWBS9X‐134 The table insert may not project above table surface. 11. Available accessories Saw blades: ... -
Seite 12: Bestimmungsgemäße Verwendung
DE ‐ DEUTSCH Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET‐Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Bandsäge JWBS‐9X erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer und Leistungsfähigkeit Ihrer Maschinen zu erreichen befolgen Sie bitte sorgfältig die Anweisungen. Inhaltsverzeichnis Diese Garantie deckt keinerlei Mängel und Fehler ab, die ‐ direkt oder indirekt ‐ durch falsche oder nicht sachgemäße 1. Konformitätserklärung Verwendung, Fahrlässigkeit, Unfallschäden, Reparaturen oder unzureichende Wartungs‐ oder Reinigungsarbeiten sowie durch 2. Garantie die natürliche Abnutzung durch Gebrauch verursacht werden. 3. Sicherheit Weitere Einzelheiten zur Garantie können den allgemeinen Bestimmungsgemäße Verwendung Geschäftsbedingungen (General Terms and Conditions (GTC)) ... -
Seite 13: Allgemeine Sicherheitshinweise
Die obere Bandführung möglichst nahe an das Werkstück absenken. 3.2 Allgemeine Sicherheitshinweise Bei schräggestelltem Tisch den Parallelanschlag an der unteren Holzbearbeitungsmaschinen bergen bei nicht sachgemäßer Tischhälfte ansetzen. Verwendung ein großes Gefahrenpotential. Daher müssen die entsprechenden technischen Grundsätze und die folgenden Es ist darauf zu achten dass alle Werkstücke beim Bearbeiten Hinweise beachtet werden. sicher gehalten und sicher geführt werden. Vor Montage und Inbetriebnahme muss die Abgesägte, eingeklemmte Werkstücke nur bei ausgeschaltetem Bedienungsanleitung vollständig durchgelesen und verstanden Motor und Stillstand des Sägebandes entfernen. werden. Die Maschine so aufstellen, dass genügend Platz zum Bedienen und zum Führen der Werkstücke gegeben ist. Sorgen Sie für gute Beleuchtung. Achten Sie darauf, dass die Maschine standsicher auf fester und Diese Bedienungsanleitung muss in der Nähe der Maschine ebener Fläche steht. aufbewahrt, vor Schmutz und Feuchtigkeit geschützt und bei Weitergabe des Produkts an einen neuen Besitzer mit Beachten Sie dass die elektrische Zuleitung nicht den übergeben werden. Arbeitsablauf behindert und nicht zur Stolperstelle wird An der Maschine dürfen keine Änderungen vorgenommen Den Arbeitsplatz frei von behindernden Werkstücken, etc. werden. halten. Überprüfen Sie täglich vor dem Einschalten der Maschine die Seien Sie aufmerksam und konzentriert. Gehen Sie mit Vernunft einwandfreie Funktion und das Vorhandensein der an die Arbeit. erforderlichen Schutzeinrichtungen. Achten Sie auf ergonomische Körperhaltung. Festgestellte Mängel an der Maschine oder den Sorgen Sie für sicheren Stand und halten Sie jederzeit das ... -
Seite 14: Restrisiken
Die Vorgaben hinsichtlich Maximal‐ und Minimalgröße des Netzanschluss 1~230V, PE, 50Hz Werkstücks müssen beachtet werden. Aufnahmeleistung 350W, S1 Betriebsstrom 1,6 A Späne und Werkstückteile dürfen erst nach vollständigem Anschlussleitung (H07RN‐F) 3x1,5mm² Stillstand der Maschine entfernt werden. Bauseitige Absicherung 10A Maschinenleuchte 12V, 21W Die Maschine darf unter keinen Umständen ohne Isolationsschutzklasse I Sicherheitsabdeckungen betrieben werden ‐ andernfalls besteht die Gefahr von schwerwiegenden Verletzungen! Stellen Sie sich nicht auf die Maschine. 4.2 Schallemission Anschluss‐ und Reparaturarbeiten an der Elektrik dürfen (Messunsicherheitsfaktor 4 dB), ausschließlich von einem qualifizierten Elektriker durchgeführt Werkstück Buche 20mm: werden. Schalleistungspegel (nach EN ISO 3746): Leerlauf LwA 80,0 dB(A) Bearbeitung LwA 93,6 dB(A) Schalldruckpegel ( nach EN ISO 11202): Die Maschine vor Ausführung aller erforderlichen Einstellungen Leerlauf LpA 74,7 dB(A) oder Wartungsarbeiten vom Stromnetz trennen. Bearbeitung ... -
Seite 15: Transport Und Inbetriebnahme
A .. Griff für Bandspannung Entsorgen Sie die Verpackung bitte umweltgerecht. B .. Bandlauf Sichtfenster Entfernen Sie das Rostschutzmittel mit einem milden C .. Bandführung Höhenverstellgriff Lösungsmittel. D .. Maschinenleuchte E . .. Obere Bandführung mit Sägeschutz F . .. Parallelanschlag Montage der Gummifüße: G .. Sägeband H .. Gehrungsanschlag Montieren Sie die 4 Gummifüße (U, Fig 3) an den Sockelecken I.. Hebel für Band‐Schnellspannung mit Schrauben (M6x30), Scheiben und Muttern. J ... Tischschlitz Schraube K .. Griff für Bandlaufeinstellung L . .. Bandführung Feststellgriff M . Ein/Aus Magnetschalter N .. Motor O . . Sockelstütze P .. Absaugstutzen Q . . Griff für Tischneigung R .. Maschinentisch Fig 3 Montage der Sockelstütze: ‐ Die Sockelstütze (O, Fig 4) in die zwei Sockel‐Bohrungen ... -
Seite 16: Netzanschluss
‐ Entfernen Sie den Klemmhebel (S, Fig 7) vom Sägegehäuse. ‐ Den Tisch montieren (Fig 6). Fig 9 ACHTUNG: Verwenden Sie niemals Parallelanschlag und Gehrungsanschlag gleichzeitig. Das Sägeband kann sich verklemmen, der Bediener kann sich verletzen, das Werkstück Fig 6 kann beschädigt werden. ‐ Den Klemmhebel (S) wieder anbringen und den Tisch festsetzen. 5.3 Netzanschluss Der kundenseitige Netzanschluss sowie die verwendeten Verlängerungsleitungen müssen den Vorschriften entsprechen. Die Netzspannung und Frequenz müssen mit den Leistungsschilddaten an der Maschine übereinstimmen. Die bauliche Absicherung muss 10A betragen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN‐F. Anschluss‐ und Reparaturarbeiten an der Elektrik dürfen ausschließlich von einem qualifizierten Elektriker durchgeführt werden. Fig 7 ‐ Einen Flachwinkel am Sägeband anlegen und den Tisch 5.4 Absaug Anschluss rechtwinkelig festsetzen (Fig 8). Den Tischanschlag (Z, Fig 7) bei Bedarf nachjustieren. Vor der Inbetriebnahme muss die Maschine an ein Staubabsaugsystem angeschlossen werden (P, Fig 10). Die Absaugung muss beim Einschalten der Bandsäge automatisch anlaufen. Fig 8 ‐ Den Gradzeiger auf 0° zur Skala (T, Fig 7) ausrichten. Fig 10 ‐ Schraube und Flügelmutter (J, Fig 5) am Tischschlitz wieder ... - Seite 17 6. Bedienung der Maschine Damit Rundholz beim Sägevorgang nicht infolge des Sägedrucks wegrollt, ist ein geeigneter Feststellkeil zu verwenden. Korrekte Bedienposition: Vor der Maschine stehend, in Sägerichtung. Entlastungsschnitte vornehmen, wann immer diese erforderlich sind. Ein Entlastungsschnitt ist ein zusätzlicher Schnitt durch Vorbereitung des Sägevorgangs: den Verschnittbereich des Sägeguts. Die obere Sägebandführung in einen Abstand von ca. 0,5 cm zum Werkstück bringen (Fig 11). Fig 12.1: Hoher Längsschnitt Fig 11 Zur Gewährleistung Ihrer eigenen Sicherheit müssen Sie die Sägebandführung so nah wie möglich am Werkstück positionieren. Nur mit einem scharfen und fehlerfreien Sägeband arbeiten. Sicherstellen, dass das Sägeband korrekt gespannt ist und einwandfrei auf den Bandrädern geführt wird. Sicherstellen, dass die Sägebandführungen korrekt eingestellt sind. Bei Verwendung des Parallelanschlags, diesen in die gewünschte Position bringen und am Tisch festsetzen. Nur mit Fig 12.2: Diagonalschnitt sicher festgeklemmtem Parallelanschlag arbeiten. Die Bandsäge einschalten und warten, bis das Sägeband die volle Geschwindigkeit erreicht hat. Handhabung des Werkstücks: Das Werkstück mit außerhalb des Sägebereichs flach auf das Werkstück gelegten Händen festhalten. Das Werkstück dem Sägeband in Richtung der Sägelinie zuführen und das Werkstück nach Bedarf drehen, um der gezogenen Linie zu folgen. Das Werkstück gleichmäßig nach vorne weiterschieben; den Sägevorgang in einem Zug ausführen; nicht wieder neu ...
-
Seite 18: Rüst- Und Einstellarbeiten
Fig 12.4: Schneiden von Keilen Der Sägebandwechsel darf nur bei gezogenem Netzstecker erfolgen. Ausbauen des Sägebandes: Die Radabdeckungen öffnen. Die Tischschlitz‐Schraube entfernen (J, Fig 13). Die Sägebandspannung entlasten (A und I). Fig 12.5: Kurvenschnitt Fig 13 Die Sägeband‐Schutzabdeckungen öffnen (Fig 14). Fig 12.6: Kreisschnitt 7. Rüst‐ und Einstellarbeiten Allgemeiner Hinweis: Rüst‐ und Einstellarbeiten dürfen nur ausgeführt werden, Fig 14 nachdem die Maschine durch Ziehen des Netzsteckers gegen Das Sägeband entfernen. versehentliches Einschalten gesichert wurde. 7.2 Zusammenlegen des Sägebands 7.1 Montage des Sägebandes Zusammengelegt benötigt ein Sägeband weniger Platz. Das Sägeband muss den angegeben technischen Daten entsprechen. Bei der Handhabung von Sägebändern stets geeignete Schutzhandschuhe tragen. Das jeweils geeignete Sägeband entsprechend dem Sägevorgang und dem zu sägenden Material auswählen. Das Sägeband mit einer Hand festhalten. Das Sägeband senkrecht nach unten hängen lassen und zwischen einem Fuß Für hohe Längsschnitte: und dem Boden einklemmen. Die Hand um 360° drehen (ein ... -
Seite 19: Einstellung Des Bandlaufes
Mithilfe eines Geldscheins, der zwischen Sägeband (G) und Gleitstift gelegt wird, kann der erforderliche Abstand (ca. 0,05 7.3 Einstellung des Bandlaufes mm) schnell ermittelt werden. Bandlaufeinstellung keinesfalls bei laufender Maschine ‐ Alle Befestigungselemente festziehen. vornehmen. ‐ Netzstecker ziehen ‐ Zur Überprüfung, die Bandräder von Hand im Uhrzeigersinn bewegen. Den Bandlauf durch das Bandlauffenster beobachten. ‐ Das Sägeband muss mittig auf den Gummireifen laufen (Fig 15). Fig 16 Die Gleitstifte dürfen die Sägezähne nicht berühren. Positionieren Sie die Führungseinheit entsprechend (Fig 17). Fig 15 ‐ Der Bandlauf kann mit der Griffschraube (K, Fig 13) auf der Rückseite der Maschine eingestellt werden. ‐ Bei korrekter Einstellung (Fig 15) die Lage mit der Mutter kontern. 7.4 Einstellung der Sägebandspannung Die Sägebandspannung wird mit dem Griff (A, Fig 13) eingestellt. Das installierte Sägeband ausreichend spannen. Schnellspannhebel: Fig 17 Für den Betrieb der Maschine den Schnellspannhebel (I, Fig 13) immer in die angehobene „gespannt“ Stellung bringen. ‐ Zur Verstellung des Kugellagers (U, Fig 18), die Innensechskantschraube (V) lösen. Hinweis: Wird die Bandsäge längere Zeit nicht verwendet, den Das Kugellager(U) so einstellen, dass der Abstand zum Schnellspannhebel in die abgesenkte Stellung bringen. Durch Sägeband ca. 0,3mm beträgt. Absenken der Bandspannung kann die Lebensdauer des ... -
Seite 20: Gehrungslineal Einstellung
7.6 Gehrungslineal Einstellung Einstellung nie bei laufender Maschine vornehmen. Laufräder reinigen: Verwenden Sie einen Flachwinkel zur exakten 90° Einstellung. Die Gummiauflage der Laufräder muss regelmäßig gereinigt werden. Antriebsriemen spannen: 7.7 Maschinentisch Schwenken Die Riemenspannung regelmäßig kontrollieren. Einstellung nie bei laufender Maschine vornehmen. Tischeinlage: Der Tisch schwenkt von 0° bis 45° nach rechts. Ersetzen Sie eine verschlissene Tischeinlage ‐ Lösen Sie den Kipphebel (S, Fig 20). Die Tischeinlage muss aus zerspanbarem Material bestehen (z.B. Holz, Kunststoff, Aluminium, Messing). ‐ Zur Neigungseinstellung, den Stellgriff (Q) drehen, bis die Gradskala (T) den gewünschten Wert anzeigt. Jet Teilenummer: JWBS9X‐134 ‐ Den Kipphebel festsetzen um den Tisch zu klemmen. Die Tischeinlage darf nicht über die Tischfläche überstehen. Sägebänder: Die Sägebandpflege sollte nur ausgebildetem Personal anvertraut werden. Verwenden Sie nur ausreichend geschärfte Sägebänder. Schadhafte Sägebänder sofort ersetzen. 9. Störungsabhilfe Fig 20 Motor startet nicht *Kein Strom‐ Starten Sie nachher die Maschine mit Vorsicht. Zuleitung und Sicherung prüfen. ... -
Seite 21: Umweltschutz
*Laufradauflage verschmutzt‐ Gummiauflage reinigen. *Sägeband eingerissen‐ Sägeband sofort ersetzen. Schnittwinkel nicht 90° *Schwenkanschlag falsch eingestellt *Bandführung falsch eingestellt Schnittbild ist schlecht *Falsches Sägeband gewählt *verharztes Sägeband *Sägeband stumpf *Bandführung nicht richtig eingestellt *Bandspannung nicht ausreichend *Werkstück inhomogen *Vorschubdruck zu hoch‐ Bearbeitung nie erzwingen. Lampe leuchtet nicht *Glühbirne defekt‐ Neue Glühbirne einsetzen (Jet Teilenummer: JWBS9‐130) 10. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle. 11. Lieferbares Zubehör Sägebänder unterschiedlicher Dimension finden Sie in der Jet Preisliste. ...
