ANSCHLÜSSE
DMX512-Ansteuerung
DMX Controller
Program
Chase32 Step100

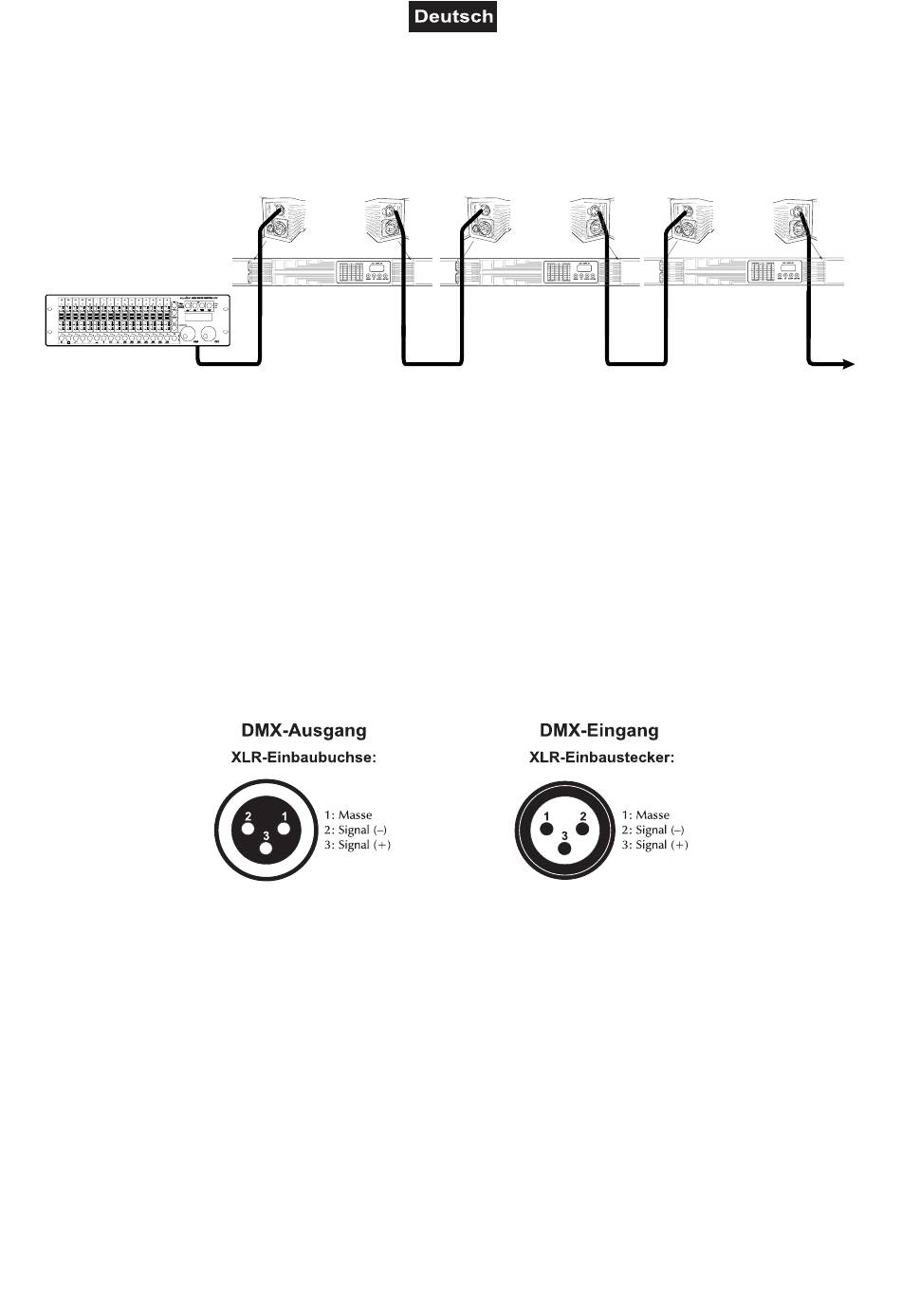

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1
Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Gerät 1
Startadresse 1
9/44
Gerät 2
Startadresse 23
Gerät 3
Startadresse 45
00140513, Version 1.0
