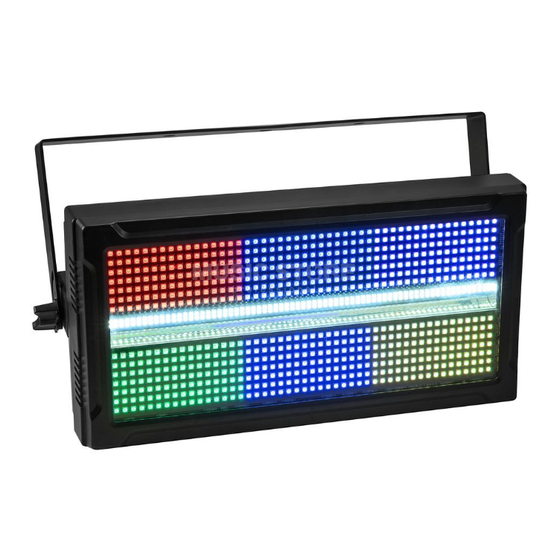

  • Seite 1 MEGA STROBE 812 Panel Bedienungsanleitung User Manual LED Mega Strobe 812 Panel 3in1-LED-Lichteffektgerät mit RGB-Farbmischung und DMX 3in1 LED effect light with RGB color mixing and DMX STAND MASTER 120° COLD WHITE STROBE SLAVE ALONE No. 52200945 www.eurolite.de...
  • Seite 2 2/44 00140086, Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52200945 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/44 00140086, Version 1.0...

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG LED Mega Strobe 812 Panel GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Strobe, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) LED SMD 5050 0,2W, RGB (3) Feststellschraube (2) LED SMD 3535 3W, CW (4) Montagebügel 10 11 12 13 14 (5) LCD (12) ENTER-Taste (6) Fangseilöse (13) DOWN-Taste (7) Netzanschluss (14) DMX-Eingang 3-pol. (8) Sicherung (15) DMX-Ausgang 3-pol. (9) Netzausgang (16) DMX-Eingang 5-pol.

  • Seite 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 9: Anschlüsse

    ANSCHLÜSSE Gerät 1 Gerät 3 Gerät 2 Startadresse 1 Startadresse 43 Startadresse 22 DMX Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3- und 5-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Seite 10: Netzanschluss

    NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.

  • Seite 11: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Seite 12: Standalone-Betrieb

    Standalone-Betrieb DMX Monitor Hier können Sie die DMX-Werte für jeden Kanal auslesen. Drücken Sie dazu die Taste MENU so oft, bis das Display DMX Monitor anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie den gewünschten DMX-Modus mit den Tasten UP und DOWN und bestätigen Sie mit der Taste ENTER.
  • Seite 13 Stellen Sie mit den Tasten UP und DOWN den gewünschten Modus ein, yes oder no für Master oder Slave, je nach Gerät. Bestätigen Sie mit der Taste ENTER. Wählen Sie am Master-Gerät die gewünschte Betriebsart. Die zusammengeschalteten Geräte arbeiten nun synchron. Mit der MENU-Taste kommen Sie wieder ins Hauptmenü.
  • Seite 14 Info In diesem Modus lassen sich verschiedene Einstellungen auslesen oder einstellen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Info anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie mit den Tasten UP und DOWN den gewünschten Modus ein und bestätigen Sie mit der Taste ENTER.

  • Seite 15: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 310 Steuerkanäle. Es kann aber auch in einen Modus mit 6, 17, 20, 21 oder 298 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Seite 16 17-Kanal-Modus Kanal Wert Funktion 000 – 255 Master Dimmer, 0-100% 000 – 255 Gelb 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß 0-100% 000 – 255 Strobe Intensität (Weiß), von Minimum zu Maximum 000 –...
  • Seite 17 171 – 179 Show 19 180 – 188 Show 20 189 – 197 Show 21 198 – 206 Show 22 207 – 215 Show 23 216 – 224 Show 24 225 – 233 Show 25 234 – 242 Show 26 243 –...
  • Seite 18 180 – 188 Show 20 189 – 197 Show 21 198 – 206 Show 22 207 – 215 Show 23 216 – 224 Show 24 225 – 233 Show 25 234 – 242 Show 26 243 – 255 Show 27 Geschwindigkeit für Spezial-Effekt (RGB) Kanal 8, 000 –...
  • Seite 19 21-Kanal-Modus Kanal Wert Funktion 000 – 255 Master Dimmer, 0-100% 000 – 255 Dimmer für RGB, 0-100% 000 – 255 16 Bit Fein-Dimmer, 0-100% 000 – 255 Gelb 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 –...
  • Seite 20 000 – 255 Strobe Intensität (Weiß), von Minimum zu Maximum 000 – 004 Keine Funktion 005 – 255 Strobe (Weiß) 000 – 255 Strobe-Effekt (Weiß) 000 – 007 Keine Funktion 008 – 023 1 Segment Bewegung von links nach rechts 024 –...
  • Seite 21 310-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 1 0-100% 000 – 255 Strobe Intensität (Weiß), von Minimum zu Maximum 000 – 004 Keine Funktion 000 – 255 Strobe Weiß 000 – 255 Strobe-Effekt (Weiß) 000 – 005 Keine Funktion 006 –...

  • Seite 22: Reinigung Und Wartung

    207 – 215 Show 23 216 – 224 Show 24 225 – 233 Show 25 234 – 242 Show 26 243 – 255 Show 27 Geschwindigkeit für Spezial-Effekt (RGB) Kanal 8, 000 – 255 langsam > schnell 000 – 255 Farbwechsel für Kanal 8 000 –...

  • Seite 23: Sicherungswechsel

    Höhe: 27,5 cm Gewicht: 7,1 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 EUROLITE DMX Kabel XLR 5pol 5m schwarz Best.-Nr.
