CARDIOSTRONG BX70i Touch Montage- Und Bedienungsanleitung Seite 16

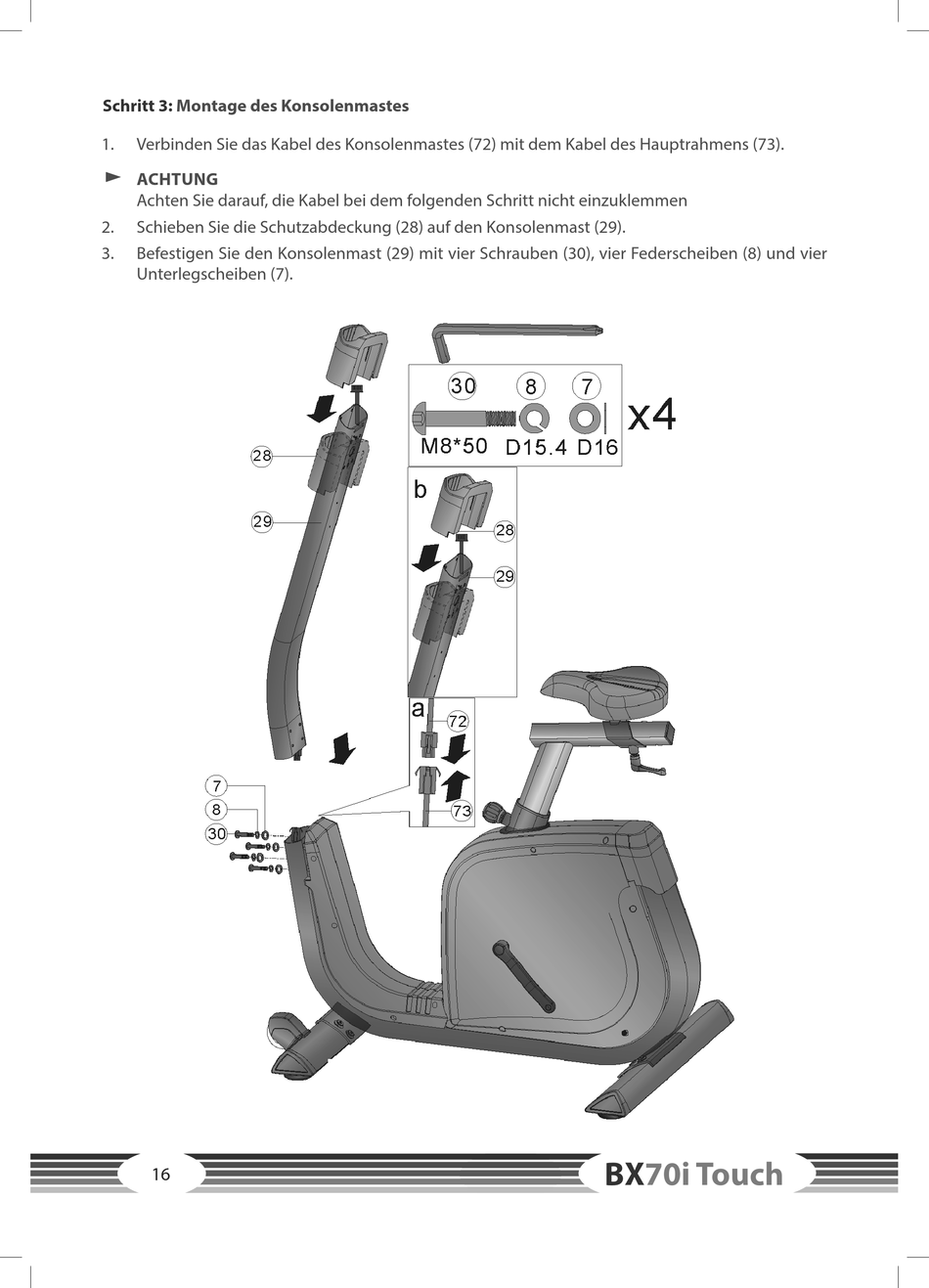

Schritt 3: Montage des Konsolenmastes
1. Verbinden Sie das Kabel des Konsolenmastes (72) mit dem Kabel des Hauptrahmens (73).
࣑ ACHTUNG
Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen
2. Schieben Sie die Schutzabdeckung (28) auf den Konsolenmast (29).
3. Befestigen Sie den Konsolenmast (29) mit vier Schrauben (30), vier Federscheiben (8) und vier
Unterlegscheiben (7).
16
BX70i Touch
