Stecker auf der AC-Sicherung-Kupfersammelschiene zu erreichen.
Verwenden Sie die Abisolierstange, um 20 mm der Isolation vom Ende der
2.
Kabel zu entfernen (oder isolieren Sie das Kabel bei Bedarf ab). Stellen Sie
sicher, dass die Spurenlänge mit den Kabelschuhen kompatibel ist.
Verwenden Sie die Crimpzange, um die Kabelschuhe an das Ende der Kabel
3.
anzubringen.
Benutzen Sie die Befestigungen, um die Kabel an die Anschlüsse anzubringen:
4.
L1-Kabel an Anschluss A
L2-Kabel an Anschluss B
L3-Kabel an Anschluss C
N-Kabel an Anschluss D
Ziehen Sie die Befestigungen auf das richtige Drehmoment an.
5.
HINWEIS
●
Wir empfehlen die Verwendung eines Drehmoments von 20,5 ± 2,5 Nm (181,44 ±
22,13 lb·in).
●
Der erforderliche Kabeldurchhang für das AC-Eingangskabel (gemessen ab der
Spitze des Fundaments) beträgt 600 mm (23,62").
Verwenden Sie Kabelbinder, um die Kabel an zwei oder drei Stellen zu bündeln.
6.
Wenn die Leitungsöffnung im Rahmen des Vorbereitungsprozesses nicht
7.
abgedichtet war, dichten Sie es mit Kanalabdichtung ab.
Schließen Sie bei Bedarf zwei AC-Eingangskabel der gleichen Art an jeden Stecker
wie unten angezeigt:

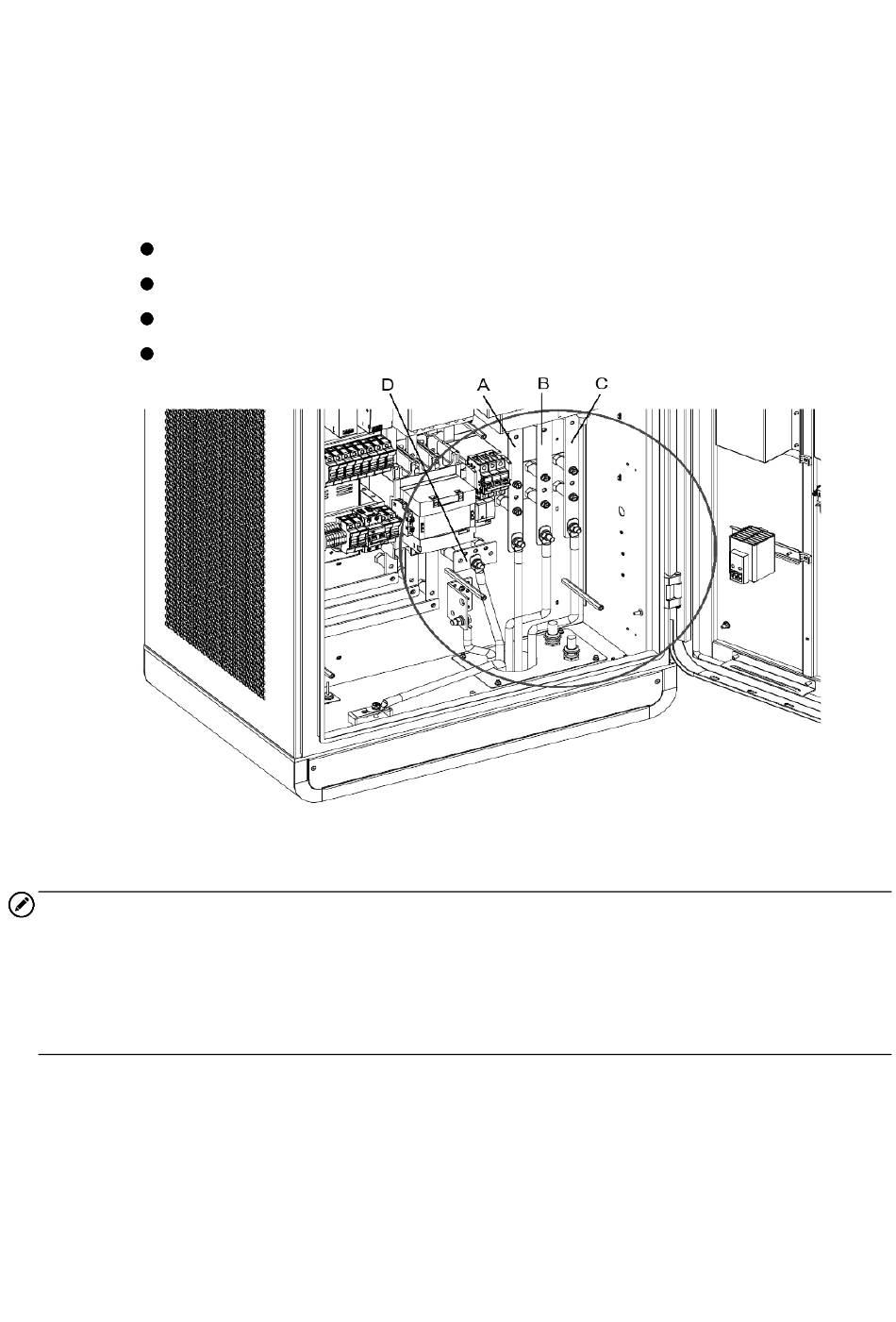

Abbildung 5-14 Verbindung der AC-Eingangskabel
