Elektrische Verkabelung
Anschließen des PE-Drahtes
➢
Zum Anschließen des PE-Drahtes
Schneiden Sie den PE-Draht (C) des Stromkabels auf die korrekte Länge,
damit es die PE-Sammelschiene (B) erreicht.
Verwenden Sie die Abisolierstange, um 20 mm der Isolation vom Ende der
Drähte zu entfernen (oder isolieren Sie den Draht bei Bedarf ab). Stellen Sie
sicher, dass die abisolierte Länge mit dem Kabelschuh (A) kompatibel ist.
Verwenden Sie Crimpzange, um den Kabelschuh am Ende des Kabels
anzubringen.
Verwenden Sie die Befestigungen (D), um den PE-Draht an die PE-
Sammelschiene anzuschließen.
Ziehen Sie die Befestigungen auf das korrekte Drehmoment fest.
HINWEIS
Wir empfehlen die Verwendung eines Drehmoments von 20,5 ± 2,5 Nm (181,44 ± 22,13
lb·in).

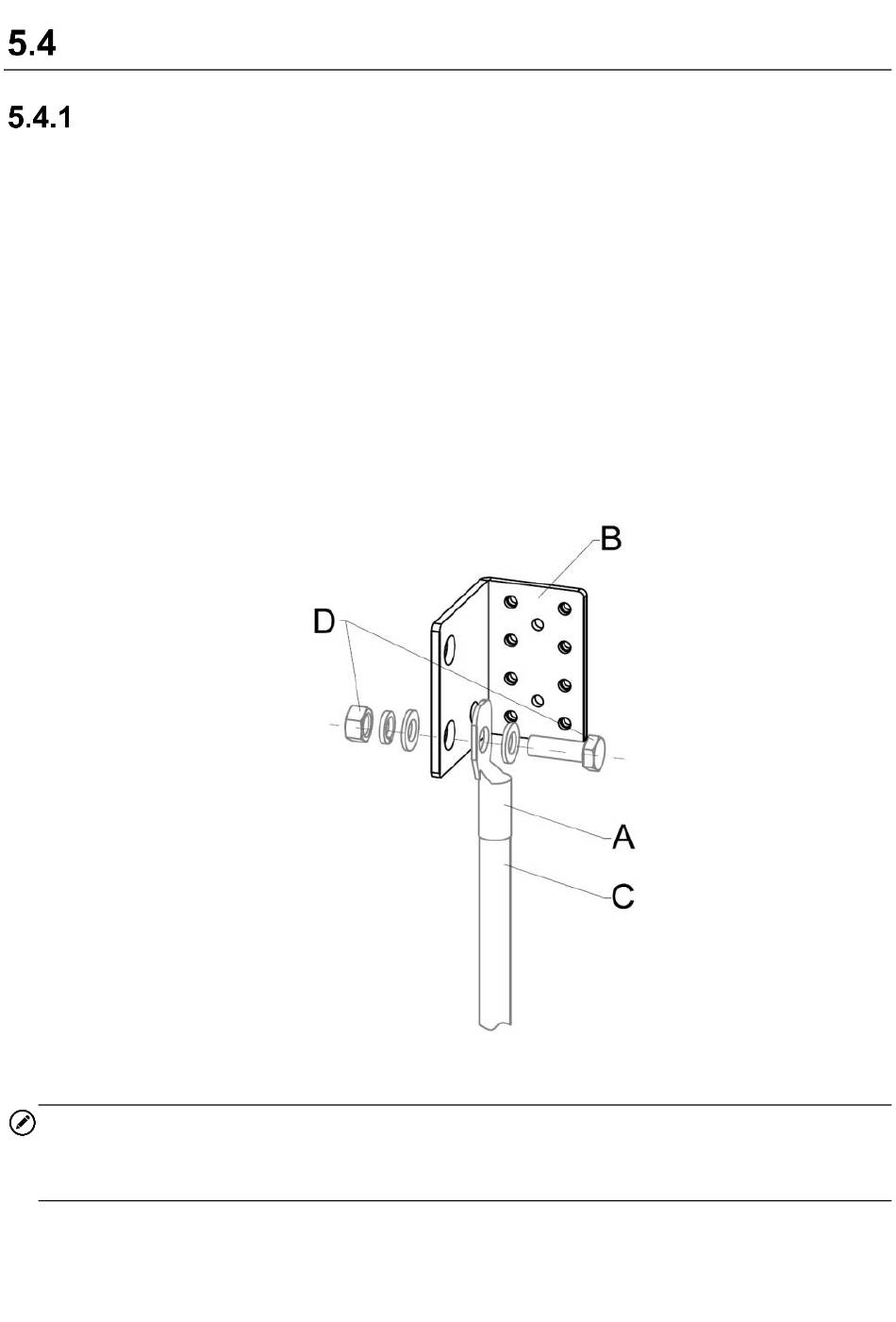

Abbildung 5-11 PE-Drahtanschluss
39
