7.
Tippen Sie auf die vier Spreizbolzen (M16 x 150) an den gebohrten Positionen
(D) auf dem Fundament. Die Spreizbolzen müssen 60 mm über dem
Fundament sein.
Installation der Säule
➢
Zum Installieren der Säule
Entfernen Sie die vorderen und hinteren Basisabdeckungen (A) mit Hilfe eines
1.
Schraubenziehers.
Öffnen Sie die Vordertür der Säule. Entfernen Sie die M6-Schrauben (C) und
2.
die Isolationsbarriere (B) von der Säule. (Installieren Sie die Isolationsbarriere
wieder zurück, wenn das Inbetriebnahmeverfahren abgeschlossen ist.)
450
mm
131
mm
120
mm

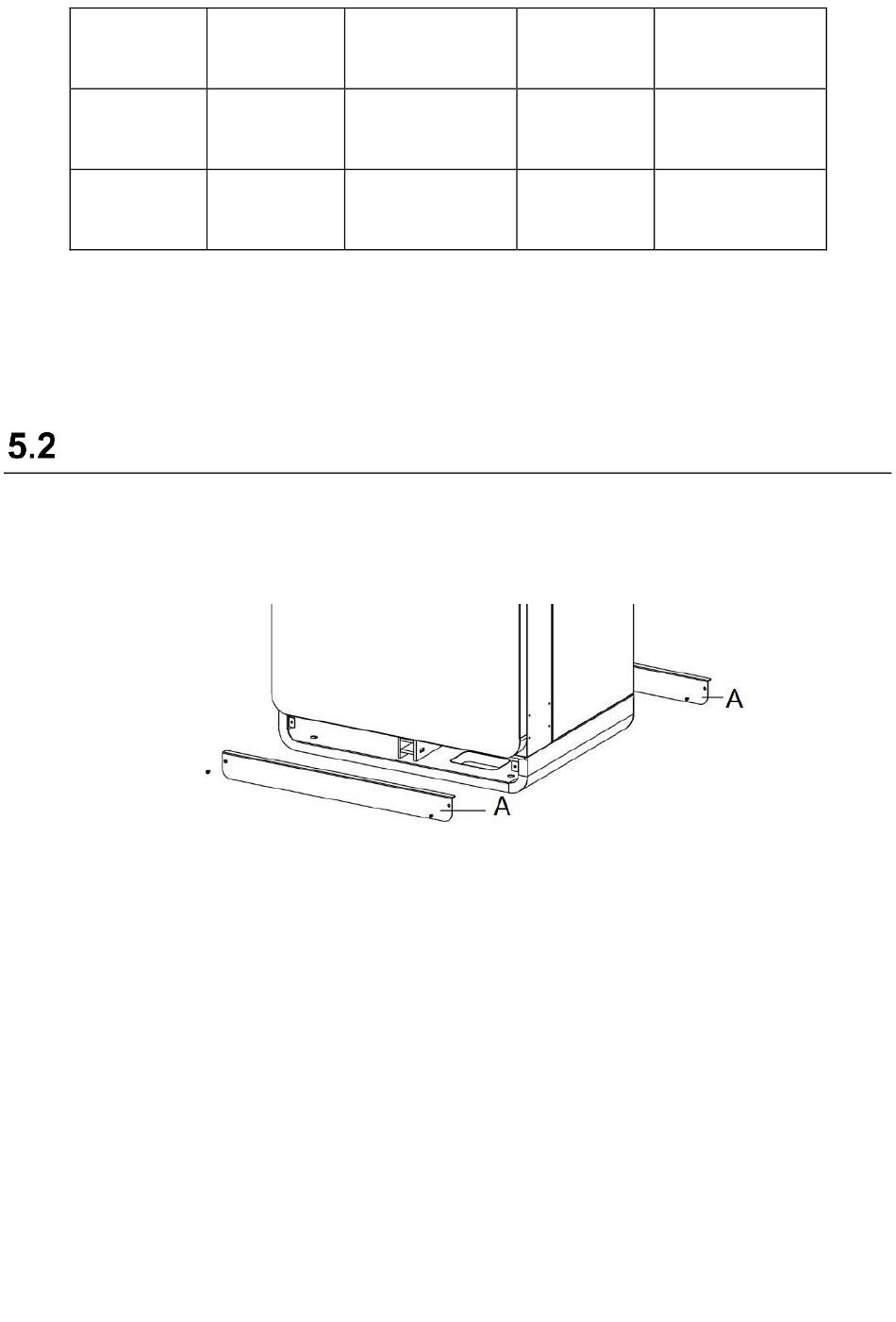

Abbildung 5-5 Entfernung der Basisabdeckungen
17,72 in
5,16 in
4,72 in
35
450
17,72 in
mm
91,5
3,60 in
mm
120
4,72 in
mm
