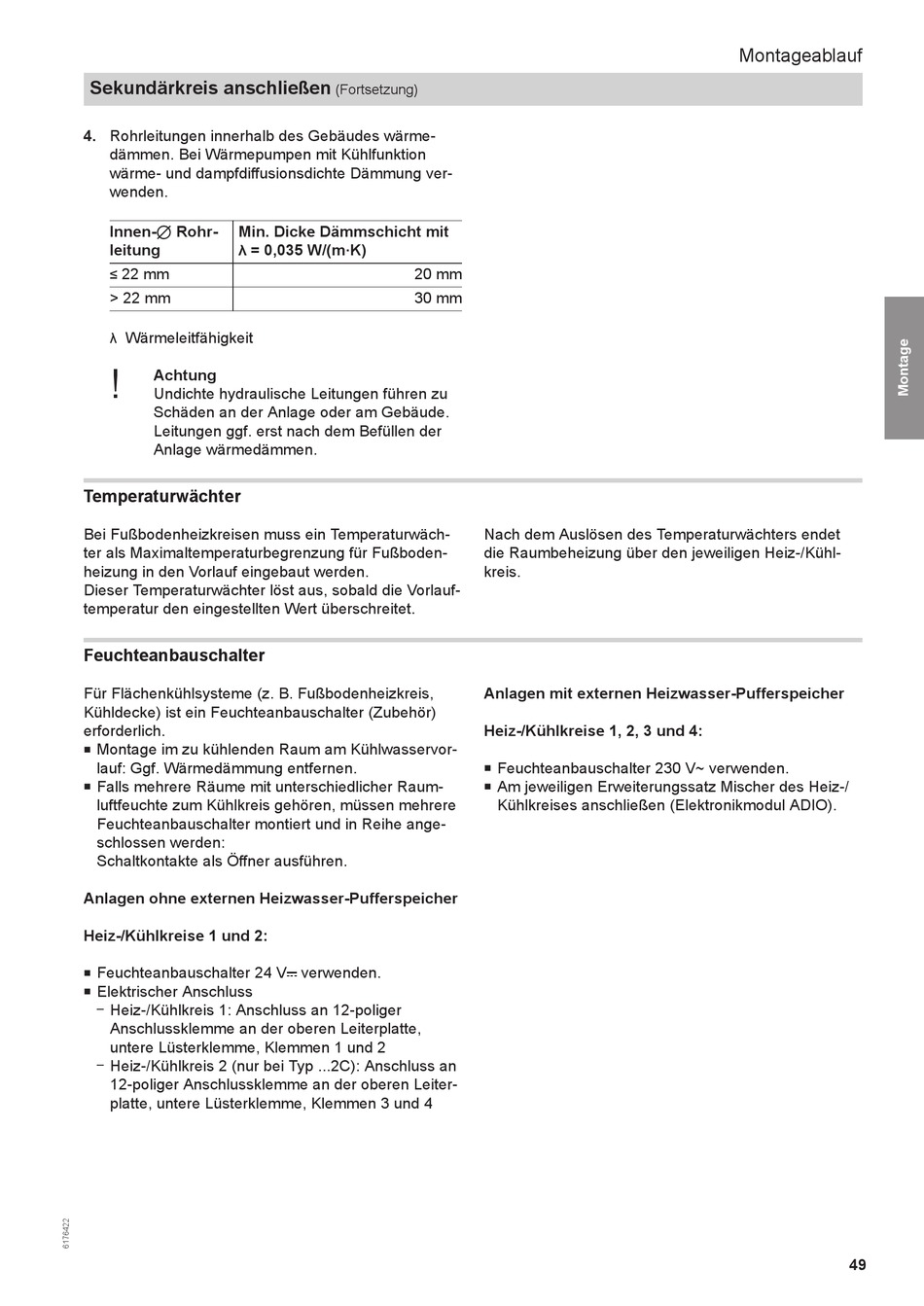

Sekundärkreis anschließen
4. Rohrleitungen innerhalb des Gebäudes wärme-
dämmen. Bei Wärmepumpen mit Kühlfunktion
wärme- und dampfdiffusionsdichte Dämmung ver-
wenden.
Innen- Rohr- Min. Dicke Dämmschicht mit
7
leitung = 0,035 W/(m
λ
22 mm
≤
> 22 mm
Wärmeleitfähigkeit
λ
!
Achtung
Undichte hydraulische Leitungen führen zu
Schäden an der Anlage oder am Gebäude.
Leitungen ggf. erst nach dem Befüllen der
Anlage wärmedämmen.
Temperaturwächter
Bei Fußbodenheizkreisen muss ein Temperaturwäch-
ter als Maximaltemperaturbegrenzung für Fußboden-
heizung in den Vorlauf eingebaut werden.
Dieser Temperaturwächter löst aus, sobald die Vorlauf-
temperatur den eingestellten Wert überschreitet.

Feuchteanbauschalter

Für Flächenkühlsysteme (z. B. Fußbodenheizkreis,
Kühldecke) ist ein Feuchteanbauschalter (Zubehör)
erforderlich.
■ Montage im zu kühlenden Raum am Kühlwasservor-
lauf: Ggf. Wärmedämmung entfernen.
■ Falls mehrere Räume mit unterschiedlicher Raum-
luftfeuchte zum Kühlkreis gehören, müssen mehrere
Feuchteanbauschalter montiert und in Reihe ange-
schlossen werden:
Schaltkontakte als Öffner ausführen.
Anlagen ohne externen Heizwasser-Pufferspeicher
Heiz-/Kühlkreise 1 und 2:
Feuchteanbauschalter 24 V verwenden.
■
■ Elektrischer Anschluss
– Heiz-/Kühlkreis 1: Anschluss an 12-poliger
Anschlussklemme an der oberen Leiterplatte,
untere Lüsterklemme, Klemmen 1 und 2
Heiz-/Kühlkreis 2 (nur bei Typ ...2C): Anschluss an
–
12-poliger Anschlussklemme an der oberen Leiter-
platte, untere Lüsterklemme, Klemmen 3 und 4
(Fortsetzung)
K)
·
20 mm
30 mm
Nach dem Auslösen des Temperaturwächters endet
die Raumbeheizung über den jeweiligen Heiz-/Kühl-
kreis.
Anlagen mit externen Heizwasser-Pufferspeicher
Heiz-/Kühlkreise 1, 2, 3 und 4:
■ Feuchteanbauschalter 230 V~ verwenden.
■ Am jeweiligen Erweiterungssatz Mischer des Heiz-/
Kühlkreises anschließen (Elektronikmodul ADIO).
