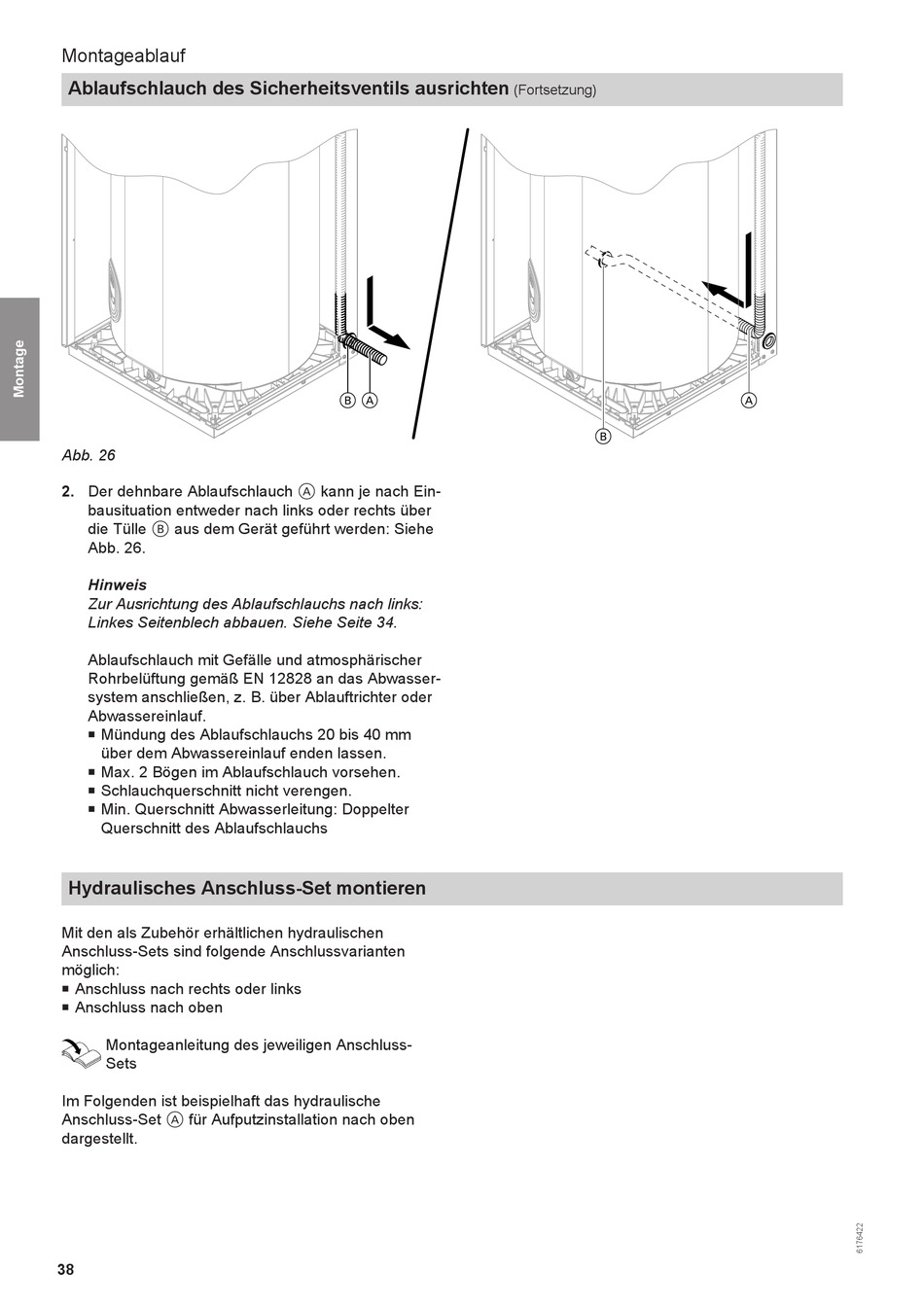

Montageablauf
Ablaufschlauch des Sicherheitsventils ausrichten
Abb. 26
2. Der dehnbare Ablaufschlauch
bausituation entweder nach links oder rechts über
die Tülle aus dem Gerät geführt werden: Siehe
B
Abb. 26.
Hinweis
Zur Ausrichtung des Ablaufschlauchs nach links:
Linkes Seitenblech abbauen. Siehe Seite 34.
Ablaufschlauch mit Gefälle und atmosphärischer
Rohrbelüftung gemäß EN 12828 an das Abwasser-
system anschließen, z. B. über Ablauftrichter oder
Abwassereinlauf.
Mündung des Ablaufschlauchs 20 bis 40 mm
■
über dem Abwassereinlauf enden lassen.
■ Max. 2 Bögen im Ablaufschlauch vorsehen.
■ Schlauchquerschnitt nicht verengen.
■ Min. Querschnitt Abwasserleitung: Doppelter
Querschnitt des Ablaufschlauchs

Hydraulisches Anschluss-Set montieren

Mit den als Zubehör erhältlichen hydraulischen
Anschluss-Sets sind folgende Anschlussvarianten
möglich:
■ Anschluss nach rechts oder links
■ Anschluss nach oben
Montageanleitung des jeweiligen Anschluss-
Sets
Im Folgenden ist beispielhaft das hydraulische
Anschluss-Set für Aufputzinstallation nach oben
A
dargestellt.
38
B A
kann je nach Ein-
A
(Fortsetzung)
B
A
