Bedieneinheit und Elektronikmodule ausbauen
3.
1.

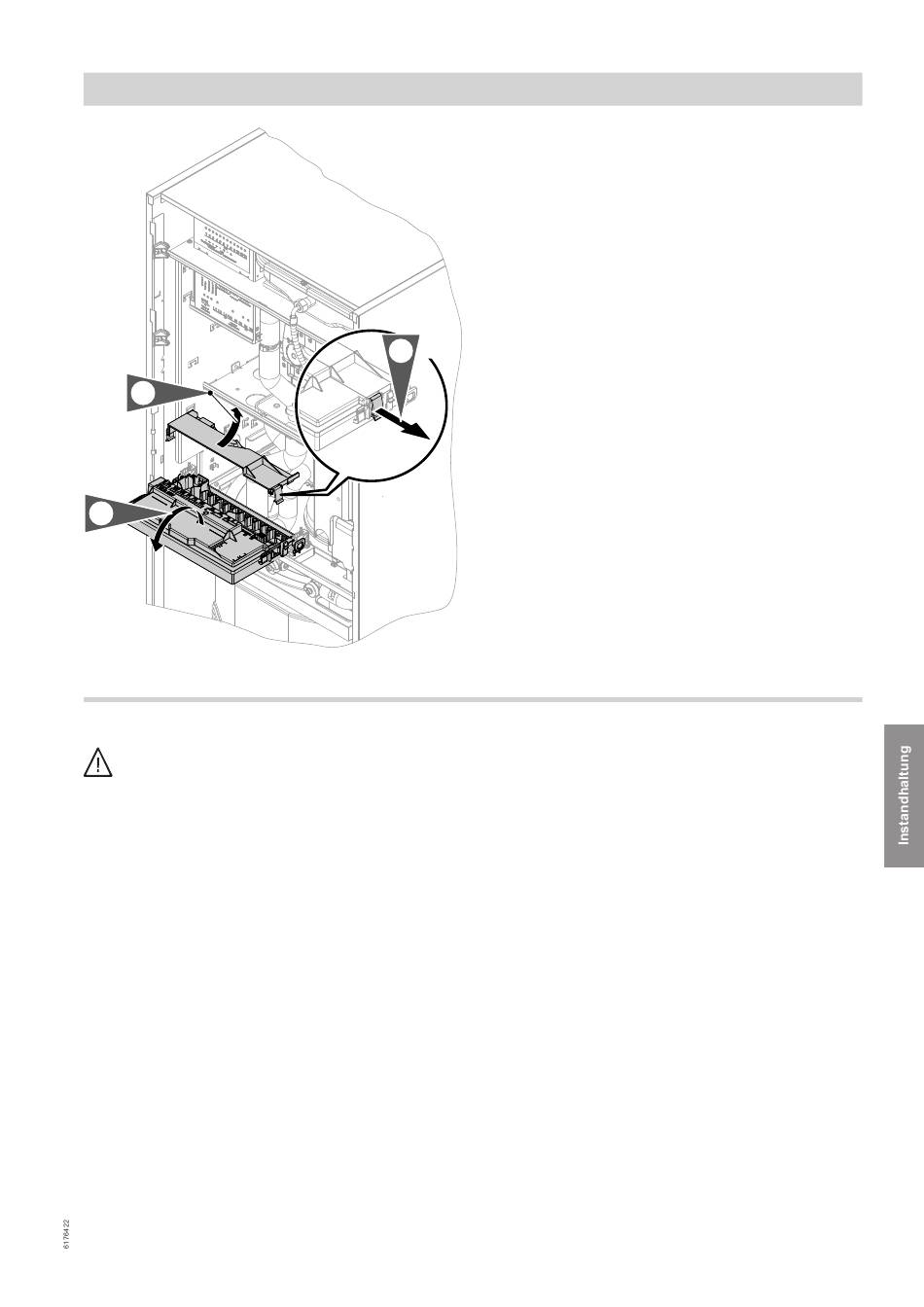

Abb. 78
Elektronikmodul EHCU ausbauen
Gefahr
Das Berühren spannungsführender Bauteile
kann zu gefährlichen Verletzungen durch elektri-
schen Strom führen. Einige Bauteile auf Leiter-
platten führen nach Ausschalten der Netzspan-
nung noch Spannung.
■
Elektrische Anschlussbereiche nicht berüh-
ren.
Bei Arbeiten an der Innen- oder Außeneinheit
■
Anlage spannungsfrei schalten, z. B. an der
separaten Sicherung oder an einem Haupt-
schalter. Auf Spannungsfreiheit prüfen. Gegen
Wiedereinschalten sichern.
■
Vor dem Beginn der Arbeiten mindestens
4 min warten, bis sich die Spannung abgebaut
hat.
(Fortsetzung)
Nach Austausch des Elektronikmoduls HPMU Inbe-
triebnahme erneut durchführen: Siehe Kapitel „Inbe-
triebnahme".
2.
2x
Bedieneinheit ausbauen: Siehe Kapitel „Bedienein-
heit HMI ausbauen".
Ggf. Elektronikmodul HPMU umklappen: Siehe
Abb. 78.
Instandhaltung Inneneinheit
117
