Montageablauf
Außeneinheit montieren
Zusätzliche Anforderungen bei Flachdachmon-
tage:
■ Außeneinheit auf einem Flachdach nicht unmittelbar
neben oder oberhalb von Wohn- oder Schlafräumen
aufstellen.
Nicht vor Fenstern aufstellen oder Abstand von 1 m
■
zum Fenster einhalten.
Aufgrund der erhöhten Windlasten 5 m Abstand zu
■
Gebäudekanten einhalten.

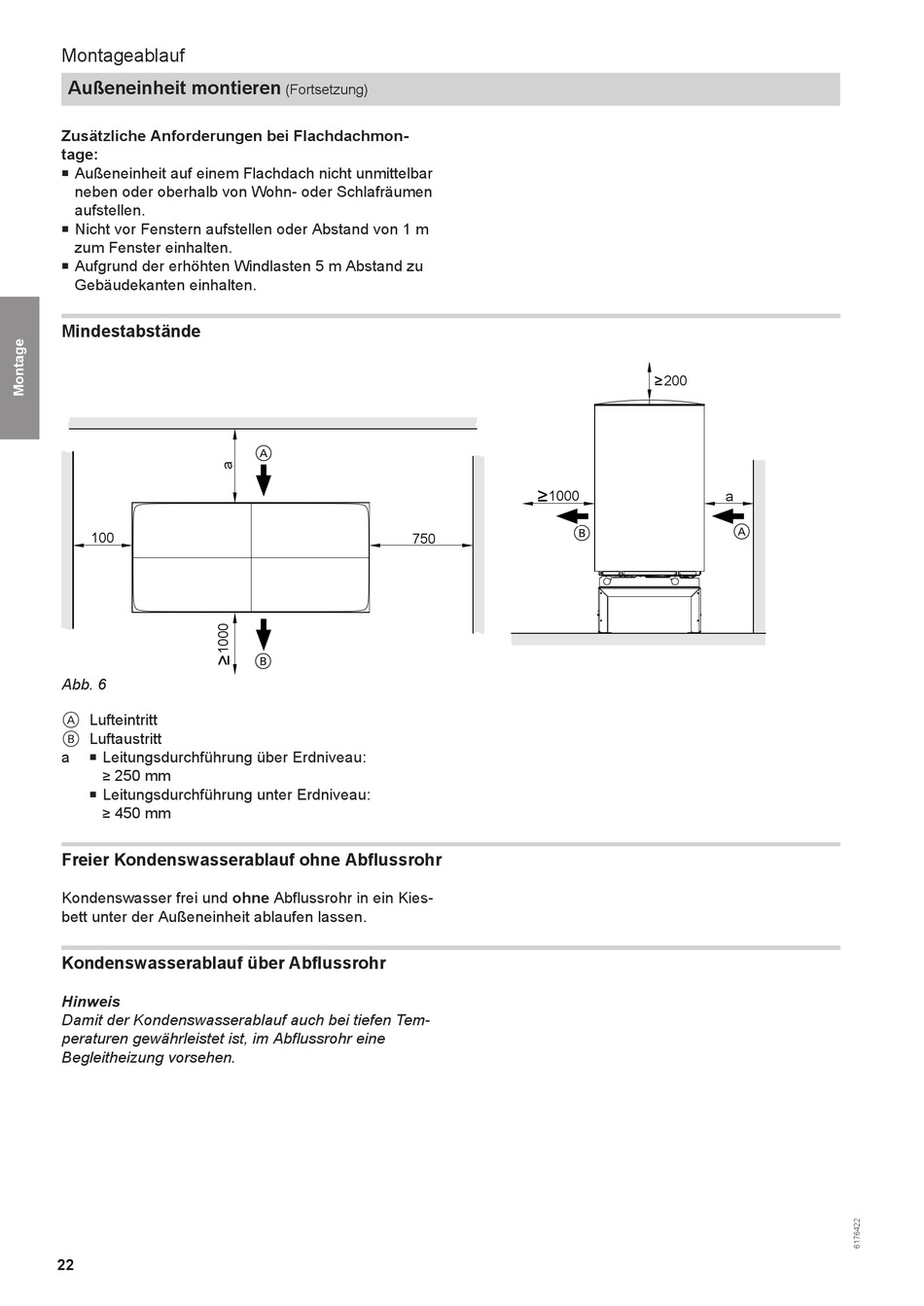

Mindestabstände
100
Abb. 6
Lufteintritt
A
Luftaustritt
B
a ■ Leitungsdurchführung über Erdniveau:
250 mm
≥
■ Leitungsdurchführung unter Erdniveau:
450 mm
≥

Freier Kondenswasserablauf ohne Abflussrohr

Kondenswasser frei und ohne Abflussrohr in ein Kies-
bett unter der Außeneinheit ablaufen lassen.
Kondenswasserablauf über Abflussrohr
Hinweis
Damit der Kondenswasserablauf auch bei tiefen Tem-
peraturen gewährleistet ist, im Abflussrohr eine
Begleitheizung vorsehen.
22
(Fortsetzung)
A
750
B
200
1000
B
a
A
