Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Viessmann Invisible Vitocal 222-SI Typ AWBS-M-E-AC 221.E08 I Luft/Wasser-Wärmepumpe, Split-Ausführung mit Erweiterungseinheit und Lade- speicher Viessmann Invisible VITOCAL 222-SI Bitte aufbewahren! 6176949 DE 3/2023...
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Die Anlage enthält leicht entflammbares Dieses Zeichen warnt vor Sach- Kältemittel der Sicherheitsgruppe A2L und Umweltschäden.
Seite 3: Arbeiten Am Kältekreis
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für Arbeiten an der Anlage Arbeiten an der Anlage Gefahr Brandgefahr: Durch elektrostatische Anlage spannungsfrei schalten, z. B. ■ Entladung können Funken entste- an der separaten Sicherung oder hen, die austretendes Kältemittel einem Hauptschalter. Anlage auf Span- entzünden können.
Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren Materialien und Zünd- schweren gesundheitlichen Schä- quellen entfernen. den führen, z. B. Erfrierungen und/ Wir empfehlen, vor, während und nach oder Verbrennungen.
Seite 5: Sicherheitshinweise
Achtung beeinträchtigen und die Gewähr- Die Instandsetzung von Bauteilen leistung einschränken. mit sicherheitstechnischer Funktion Bei Austausch ausschließlich gefährdet den sicheren Betrieb der Viessmann Originalteile oder von Anlage. Viessmann freigegebene Ersatz- Defekte Bauteile müssen durch ■ teile verwenden. Viessmann Originalteile ersetzt werden.
Seite 6: Verhalten Bei Vereisung Der Außeneinheit
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Wasseraustritt aus dem Keine mechanischen Gegenstände/ ■ Gerät Hilfsmittel zur Entfernung von Eis ver- wenden. Gefahr Vor dem Einsatz von elektrischen Heiz- ■ Bei Wasseraustritt aus dem Gerät geräten, Kältekreis mit geeignetem besteht die Gefahr eines Strom- Messgerät auf Dichtheit prüfen.
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Leitfaden vom Bundesverband Wärmepumpen e. V......10 Entsorgung der Verpackung ..............10 Symbole ....................11 Bestimmungsgemäße Verwendung ............11 Produktinformation ................. 12 Aufbau und Funktionen ..............12 ■ Anlagenbeispiele ................13 ■ Wartungsteile und Ersatzteile ............. 13 ■...
Seite 8 Anschlussbereich Kleinspannung < 42 V ........... 67 ■ Anschlussbereich 230 V~/400 V~ ............69 ■ Elektronikmodul HPMU ..............72 ■ Mit weiteren Viessmann Geräten über CAN-BUS verbinden ..... 74 ■ Innenaufgestellte Einzeleinheiten: Volumenstromsensor anschließen 76 ■ Innenaufgestellte Einzeleinheiten: Bedieneinheit HMI anschließen ... 77 ■...
Seite 9 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Sicherungen prüfen ................151 8. Protokolle ........................153 9. Technische Daten ........................154 10. Anhang Auftrag zur Erstinbetriebnahme ............. 158 Endgültige Außerbetriebnahme und Entsorgung ........158 Verdichter und Verdichteröl entsorgen ..........159 ■ Einzelteilbestellung Einzelteilbestellung von Zubehören ............160 12. Bescheinigungen Konformitätserklärung ................161 13.
Seite 10: Information
Abb. 1 Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/...
Seite 11: Symbole
Information Symbole Symbole in dieser Anleitung Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- tion und Wartung sind im Abschnitt „Erstinbetrieb- nahme, Inspektion und Wartung“ zusammengefasst Symbol Bedeutung und folgendermaßen gekennzeichnet: Verweis auf anderes Dokument mit weiter- führenden Informationen Symbol Bedeutung Bei der Erstinbetriebnahme erforderliche Arbeitsschritt in Abbildungen: Arbeitsabläufe Die Nummerierung entspricht der Reihen-...
Seite 12: Produktinformation
Information Bestimmungsgemäße Verwendung (Fortsetzung) Hinweis Das Gerät ist ausschließlich für den häuslichen bzw. haushaltsähnlichen Gebrauch vorgesehen, d. h. auch nicht eingewiesene Personen können das Gerät sicher bedienen. Produktinformation Aufbau und Funktionen Vitocal 222-SI ist eine Luft/Wasser-Wärmepumpe in Hinweis Split-Ausführung bestehend aus 4 innerhalb des Zusätzlich kann auch das Wohnungslüftungsgerät Gebäudes aufgestellten Einheiten und 1 Außeneinheit.
Seite 13: Anlagenbeispiele
Über diesen QR-Code kann z. B. die 16-stellige Her- nige Wärmequelle eingeschaltet werden, z. B. zum stellnummer abgefragt werden. Frostschutz der Anlage. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen.
Seite 14 Information Produktinformation (Fortsetzung) Viessmann Partnershop Viessmann Ersatzteil-App Login: www.viessmann.com/etapp https://shop.viessmann.com/...
Seite 15: Montagevorbereitung
Montagevorbereitung Anforderungen an bauseitige Anschlüsse Abmessungen Innen-/Erweiterungseinheit, Ladespeicher bei Reihenaufstellung CD E Abb. 6 Warmwasser, Anschluss G 1 Rücklauf Sekundärkreis (Heiz-/Kühlkreis), Zirkulation, Anschluss G 1 Anschluss G 1 ¼ Kondenswasserablauf DN 50 Vorlauf Sekundärkreis (Heiz-/Kühlkreis), Anschluss Kaltwasser, Anschluss G 1 ¼...
Seite 16 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Estrichrahmen Oberkante Fertigfußboden (Höhe Unterkante Mon- tageschiene unten) Maße a bis r Hinweise zu den Dekorblenden für die Front-/ Seitenrahmen, Manufaktur-Linie Maß Werte in mm für Ausführung Die angegebenen Maße beziehen sich auf Dekor- ■...
Seite 17: Abmessungen Innen-/Erweiterungseinheit, Ladespeicher Bei Blockaufstellung
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Abmessungen Innen-/Erweiterungseinheit, Ladespeicher bei Blockaufstellung C D E F Abb. 7 Warmwasser, Anschluss G 1 Vorlauf Sekundärkreis (Heiz-/Kühlkreis), Anschluss Zirkulation, Anschluss G 1 ¼...
Seite 18 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Heißgasleitung 16,0 mm, Anschluss Innenwand oder G Montageschiene oben ⅞ ⅝ Flüssigkeitsleitung 6,0 mm, Anschluss UNF ⁷⁄₁₆ Montageschiene unten oder G Estrichrahmen ¼ Rücklauf Sekundärkreis (Heiz-/Kühlkreis), Oberkante Fertigfußboden (Höhe Unterkante Mon- Anschluss G 1 ¼...
Seite 19: Abmessungen Innen-/Erweiterungseinheit, Ladespeicher Bei Eckaufstellung (Ohne Wand)
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Abmessungen Innen-/Erweiterungseinheit, Ladespeicher bei Eckaufstellung (ohne Wand) Abb. 8 Warmwasser, Anschluss G 1 Vorlauf Sekundärkreis (Heiz-/Kühlkreis), Anschluss Zirkulation, Anschluss G 1 ¼...
Seite 20 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Heißgasleitung 16,0 mm, Anschluss Kaltwasser, Anschluss G 1 oder G Wand ⅞ ⅝ Flüssigkeitsleitung 6,0 mm, Anschluss UNF ⁷⁄₁₆ Montageschiene oben oder G Montageschiene unten ¼ Rücklauf Sekundärkreis (Heiz-/Kühlkreis), Estrichrahmen Anschluss G 1 ¼ Oberkante Fertigfußboden (Höhe Unterkante Mon- Kondenswasserablauf DN 50 tageschiene unten)
Seite 21: Abmessungen Außeneinheit
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Abmessungen Außeneinheit 188,5 893,5 1080 68,5 134,5 Abb. 9 Durchführung Netzanschlussleitung und CAN- Heißgasleitung 16,0 mm, Anschluss UNF ⅞ BUS-Kommunikationsleitung (Zubehör) oder G ⅝ Durchführung Flüssigkeitsleitung Anschluss CAN-BUS-Kommunikationsleitung Durchführung Heißgasleitung Netzanschluss 230 V~ Kondenswasserablauf Flüssigkeitsleitung 6,0 mm, Anschluss UNF ⁷⁄₁₆...
Seite 22: Außeneinheit Montieren
Montageablauf Außeneinheit montieren Transport Achtung Achtung Die Außeneinheit ist mit dem Kältemittel R32 Kratzer an der Oberflächenbeschichtung führen gefüllt: Mechanische Belastung kann zu zu Korrosion. Undichtheiten am Kältekreis führen. Bei Austritt ■ Verpackung der Außeneinheit erst nach dem von Kältemittel besteht Brand- und Erstickungs- Transport entfernen.
Seite 23 Montageablauf Außeneinheit montieren (Fortsetzung) Bei der Montage der Außeneinheit auf einem Flach- Aufstellung dach u. a. zusätzlich zu den Anforderungen bei Boden- und Wandmontage folgende planerische Maßnahmen ■ Unbedingt die Angaben zur Geräuschentwicklung berücksichtigen: beachten. ■ Durch die höhere Montageposition bei der Flach- Anforderungen der TA Lärm in jedem Fall einhalten.
Seite 24: Montageort
Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage oder Wandmontage: Im Lieferumfang der Konsole zur Wandmontage sind ■ ■ Freien Kondenswasserablauf gewährleisten. Komponenten zur Schwingungsentkopplung enthal- ■ Kondenswasser in einem Kiesbett versickern lassen ten. oder über ein Abflussrohr in eine tiefere Sicker- ■ Keine zusätzlichen Schwingungsdämpfer, Federn, schicht oder in das Abwassersystem abführen: Siehe Gummipuffer usw.
Seite 25: Mindestabstände
Montageablauf Außeneinheit montieren (Fortsetzung) Zusätzliche Anforderungen bei Flachdachmon- tage: ■ Außeneinheit auf einem Flachdach nicht unmittelbar neben oder oberhalb von Wohn- oder Schlafräumen aufstellen. Nicht vor Fenstern aufstellen oder Abstand von 1 m ■ zum Fenster einhalten. Aufgrund der erhöhten statischen Belastungen ■...
Seite 26: Bodenmontage
Montageablauf Außeneinheit montieren (Fortsetzung) Kondenswasserablauf über Abflussrohr in Sicker- Kondenswasserablauf über Abwassersystem schicht Abb. 12 Abb. 11 Außeneinheit Außeneinheit Konsole für Bodenmontage (Zubehör) mit Design- Konsole für Bodenmontage (Zubehör) mit Design- Verkleidung (Zubehör) Verkleidung (Zubehör) Kondenswasser-Ablaufstutzen Kondenswasser-Ablaufstutzen Fundament Fundament Frostschutz (verdichteter Schotter) Frostschutz (verdichteter Schotter) Abflussrohr (min.
Seite 27 Montageablauf Außeneinheit montieren (Fortsetzung) Abb. 13 Frostschutz für Fundament: Verdichteter Schotter, Befestigungspunkte für Konsole: z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen Bodenanker mit Zugkraft von mindestens 2,5 kN Erfordernissen und den Regeln der Bautechnik verwenden. Fundamentstreifen Nur bei Leitungsdurchführung unter Erdniveau: KG-Rohr DN 125 mit Deckel und 3 Rohrbögen 15°...
Seite 28 Montageablauf Außeneinheit montieren (Fortsetzung) Abb. 14 Frostschutz für Fundament: Verdichteter Schotter, Nur bei Leitungsdurchführung unter Erdniveau: z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen KG-Rohr DN 125 mit Deckel und 3 Rohrbögen 15° Erfordernissen und den Regeln der Bautechnik (max.
Seite 29 Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage mit Konsole: Leitungsdurchführung über Erdniveau 3000 Abb. 15 Max. Wandabstand mit Design-Verkleidung (Zubehör): 300 mm Erdreich Konsole für Bodenmontage (Zubehör), Darstellung Gehweg, Terrasse ohne Design-Verkleidung (Zubehör) Kältemittelleitungen Fundamentstreifen CAN-BUS-Kommunikationsleitung Innen-/Außen- Bei freiem Ablauf des Kondenswassers: Kiesbett einheit und Netzanschlussleitung Außeneinheit: zum Versickern Leitungen zugfrei verlegen.
Seite 30 Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage mit Konsole: Leitungsdurchführung unter Erdniveau mit Keller/ohne Keller (Bodenplatte) Maße Mindestabstand Leitungsdurchführung unter Erdni- 450 mm ≥ veau mit Keller Leitungsdurchführung unter Erdni- 250 mm ≥ veau ohne Keller (Bodenplatte) Hinweis zum KG-Rohr 3000 Bei Verwendung der Design-Verkleidung (Zubehör) ■...
Seite 31: Wandmontage
Montageablauf Außeneinheit montieren (Fortsetzung) Wandmontage Montage nur mit Konsolen-Sets für Wandmontage Wandmontage mit Konsolen-Set für Wandmontage (Zubehör) ausführen. ■ Zum exakten Anzeichnen der Bohrlöcher für die Separate Montageanleitung Wandkonsole: Die der Wandkonsole beiliegende Bohrschablone verwenden. ■ Kältemittelleitungen an der Außenluft mit einer aus- Gefahr reichend dicken Wärmedämmung versehen.
Seite 32: Anschlussbereich Der Außeneinheit Öffnen
Montageablauf Außeneinheit montieren (Fortsetzung) Anschlussbereich der Außeneinheit öffnen Abb. 18...
Seite 33: Transportsicherung Außeneinheit Abnehmen
Montageablauf Außeneinheit montieren (Fortsetzung) Transportsicherung Außeneinheit abnehmen Abb. 19 2. Schutzabdeckung auf der Rückseite der Außenein- heit entfernen. Innenaufgestellte Einheiten montieren Fußboden nach Montage fertigstellen Achtung Bei Fertigstellung des Fußbodens vor Montage der innenaufgestellten Einheiten können die hydraulischen Leitungen nicht verlegt und ange- schlossen werden.
Seite 34: Anforderungen An Den Aufstellraum
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Anforderungen an den Aufstellraum Achtung Reichweite Funksignal WLAN-Verbindung Ungünstiges Raumklima kann zu Funktionsstö- rungen und Geräteschäden führen. Die Reichweite von Funksignalen kann durch Wände, ■ Der Aufstellraum muss trocken und frostsicher Decken und Einrichtungsgegenstände reduziert wer- sein.
Seite 35: Mindestabstände Und Mindestraumhöhe
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Flacher (ungünstiger) Durchdringungswinkel Optimaler Durchdringungswinkel Abb. 20 Beispiel für Reihenaufstellung Abb. 21 Beispiel für Reihenaufstellung WLAN-Router Erweiterungseinheit WLAN-Router Erweiterungseinheit Wand Wand Mindestabstände und Mindestraumhöhe Mindestabstände Blockaufstellung Reihenaufstellung 2400 1200 Abb. 23 Abb. 22...
Seite 36: Montagereihenfolge
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Eckaufstellung Mindestraumhöhe 1500 Abb. 24 Abb. 25 Fertigfußboden ggf. mit Estrichebene Estrichblende für innenaufgestellte Einheiten als Zubehör erhältlich Installationsebene zur Verlegung der hydrauli- schen Anschlussleitungen im Fußboden Montagereihenfolge Montageschritte Montageanweisungen Montageschienen (Lieferumfang) mit Montagehilfe (Zube- Hinweise in Kapitel „Montageschienen an hör) an die Wand montieren.
Seite 37 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Montageschritte Montageanweisungen Innenaufgestellte Einheiten an Montageschienen aufhängen Kapitel „Innenaufgestellte Einheiten an die und ausrichten. Wand montieren“ Kältemittelleitungen an Innen- und Außeneinheit anschlie- Kapitel „Kältemittelleitungen anschließen“ ßen. Hinweis Falls die Kältemittelleitungen noch nicht angeschlossen werden können, den Hinweis zum Einbau des Erweite- rungs-Sets Kühlen (Zubehör) unter Montageschritt 8.
Seite 38: Montageschienen An Die Wand Montieren
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Montageschritte Montageanweisungen Kondenswasserablauf mit Schlauch an das bauseitige Kapitel „Inneneinheit und Erweiterungsein- Abwassersystem anschließen. heit: Kondenswasserablauf anschließen“ Ggf. Zubehöre in die innenaufgestellten Einheiten einbauen, Hinweise in Kapitel „Innenaufgestellte Ein- z. B. Anschluss-Set Zirkulation. heiten: Sekundärkreis anschließen“ Separate Montageanleitungen Interne elektrische Verbindungen herstellen, z.
Seite 39 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Maße bei Reihenaufstellung Abb. 26 Obere Montageschiene Untere Montageschiene Montagehilfe (Zubehör) Seitenblech...
Seite 40 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Oberkante Fertigfußboden Halteblech Kältemittelleitungen Kältemittelleitungen Maße Maß Werte in mm ≥ ≥ ≥ 1960 ≥...
Seite 41 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Maße bei Blockaufstellung Abb. 27 Obere Montageschiene Untere Montageschiene Montagehilfe (Zubehör) Seitenblech...
Seite 42 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Oberkante Fertigfußboden Kältemittelleitungen Halteblech Kältemittelleitungen Wanddurchbruch Maße Maß Werte in mm ≥ ≥ ≥ 1960 ≥...
Seite 43 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Maße bei Eckaufstellung Abb. 28 Obere Montageschiene Untere Montageschiene Montagehilfe (Zubehör) Seitenblech...
Seite 44 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Oberkante Fertigfußboden Halteblech Kältemittelleitungen Kältemittelleitungen Maße Maß Werte in mm ≥ In der Ecke ■ Links außen ≥ ■ In der Ecke ■ Rechts außen ≥ ■ 1960 ≥...
Seite 45 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Nur bei Reihenaufstellung: Montageschienen verbinden Abb. 29 Obere Montageschiene Strebe von Montagehilfe als Hilfsschiene (Zube- hör) Untere Montageschiene...
Seite 46 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Montageschienen anschrauben am Beispiel Reihenaufstellung Abb. 30 Montagehilfe (Zubehör) Untere Montageschiene...
Seite 47: Innenaufgestellte Einheiten An Die Wand Montieren
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Abb. 31 Obere Montageschiene Montagehilfe (Zubehör) Untere Montageschiene Innenaufgestellte Einheiten an die Wand montieren Achtung Die 4 innenaufgestellten Einheiten können von links Eine nicht ordnungsgemäß montierte Einheit nach rechts oder umgekehrt in die Montagehilfe einge- kann sich von der Wand lösen und herabfallen.
Seite 48 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) 1. Ggf. zusätzliche Stellfüße (Zubehör) montieren. Bei den Speichereinheiten sind je 2 Stellfüße vor- montiert. Abb. 32 Transportschutz (Holzplatte) Untere Montageschiene Die Holzplatten können nach der Wandmontage Trageschlaufen zum Anheben der Einheit als Schutz montiert werden, z. B. bis der Fuß- boden fertig gestellt ist.
Seite 49 Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) ± 5 ± 1 Abb. 33 8. Weitere Einheiten in die Montagehilfe einhängen und ausrichten.
Seite 50: Kältemittelleitungen Anschließen
Montageablauf Innenaufgestellte Einheiten montieren (Fortsetzung) Abb. 34 Zugblech mit Gabelschlüssel Stellfuß 09. Das Zugblech kann als Gabelschlüssel verwendet ■ Bei Reihenaufstellung die weiteren Einheiten werden, um den Stellfuß zu lösen. verbinden. ■ Bei Blockaufstellung und Eckaufstellung die weiteren Einheiten analog zu den Speicherein- heiten verbinden.
Seite 51: Hinweise Zur Verlegung Von Kältemittelleitungen
Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Hinweise zur Verlegung von Kältemittelleitungen Unsachgemäße Verwendung von Kältemittelleitun- Bei Verlegung der Kältemittelleitungen in einem ■ ■ gen für z. B. Klettern, Ablegen oder Aufhängen von gemeinsamen Schacht mit anderen Versorgungslei- Werkzeug durch geeignete Maßnahmen verhindern. tungen, Schäden durch gegenseitige Beeinflussung ■...
Seite 52: Wanddurchführung
Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Wanddurchführung Um die Kältemittelleitungen zusammen mit elektri- Wanddurchführungen gemäß den örtlichen Bau- und ■ schen Verbindungsleitungen durch Wände zu führen, Brandschutzvorschriften ausführen. müssen geeignete Wanddurchführungen hergestellt ■ Körperschallübertragung vermeiden. Hierfür die Käl- werden. Bei diesen Wanddurchführungen tragende temittelleitungen schalltechnisch von festen Gebäu- Bauteile, Stürze, Abdichtungselemente (z.
Seite 53: Außeneinheit: Kältemittelleitungen Anschließen
Montageablauf Kältemittelleitungen anschließen (Fortsetzung) 1500 Abb. 37 Beispiel Reihenaufstellung: Rohrbogen zur Schwingungskompensation innerhalb des Gebäudes Außeneinheit: Kältemittelleitungen anschließen 1. Anschlussbereich öffnen: Siehe Kapitel Achtung „Anschlussbereich der Außeneinheit öffnen“. Verschmutzungen (z. B. Metallspäne) oder Feuchtigkeit in den Kältemittelleitungen führen 2. Muttern auf die bauseits vorbereiteten Kältemittel- zu Funktionsstörungen des Geräts.
Seite 54: Inneneinheit: Kältemittelleitungen Anschließen
Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Hinweis ■ Rohrenden rechtwinklig abschneiden. ■ Schnittkanten an Rohrenden entgraten. ■ Rohrenden dürfen nicht kaltverfestigt sein. ■ Falls Lötanschlüsse verwendet werden, Lötan- schlüsse unter Schutzgas löten. Mit den Muttern können sowohl Kältemittelleitungen ■ mit metrischem Maß als auch mit Zollmaß ange- schlossen werden.
Seite 55 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Hinweis ■ Rohrenden rechtwinklig abschneiden. ■ Schnittkanten an Rohrenden entgraten. ■ Rohrenden dürfen nicht kaltverfestigt sein. ■ Falls Lötanschlüsse verwendet werden, Lötan- schlüsse unter Schutzgas löten. Mit den Muttern können sowohl Kältemittelleitungen ■ mit metrischem Maß als auch mit Zollmaß ange- schlossen werden.
Seite 56: Innenaufgestellte Einzeleinheiten: Sekundärkreis Anschließen
Montageablauf Kältemittelleitungen anschließen (Fortsetzung) 6. Kältemittelleitungen lotrecht zu den Anschlüssen in der Inneneinheit verlegen. Kältemittelleitungen last- und momentfrei anschließen. Hinweis Bei nicht lotrecht verlegten Kältemittelleitungen kann das für die Kühlfunktion benötigte Zubehör nicht in die Inneneinheit eingebaut werden. Anzugsdrehmomente für Kältemittelleitungen Leitung Anschluss Anzugsdrehmoment in Nm...
Seite 57 Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) DHW1 DHW2 DHW1 DHW2 Abb. 40 Tauchhülse für Speichertemperatursensor DHW1 im linken Speicherzylinder der linken Speicherein- heit Tauchhülse für Speichertemperatursensor DHW2 im rechten Speicherzylinder der linken Speicher- einheit Tauchhülse für Speichertemperatursensor DHW2 im linken Speicherzylinder der rechten Speicher- einheit (Alternativposition) 3.
Seite 58: Inneneinheit Und Erweiterungseinheit: Kondenswasserablauf Anschließen
Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) Inneneinheit und Erweiterungseinheit: Kondenswasserablauf anschließen Ø 50 Abb. 41 Trockensiphon mit Sammler HT-Bogen Ablaufschlauch des Sicherheitsventils...
Seite 59: Heizwasserseitige Anschlüsse Vorbereiten
Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) Ablaufschlauch der Nachfülleinrichtung mit Enthär- Nur in Verbindung mit Erweiterungs-Set Kühlen: tungskartusche Kondenswasserschlauch von Kondenswasser- Nur in Verbindung mit Erweiterungs-Set Kühlen: wanne Verbindungsstück Kondenswasserschlauch von Inneneinheit Sicheren Ablauf des Kondenswassers gewährleis- Hinweis ten: Ablauftrichter der Sicherheitsgruppe senkrecht aus- ■...
Seite 60: Feuchteanbauschalter
Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) 3. Rohrleitungen innerhalb des Gebäudes wärme- dämmen. Bei Wärmepumpen mit Kühlfunktion wärme- und dampfdiffusionsdichte Dämmung ver- wenden. Innen- Rohr- Min. Dicke Dämmschicht mit leitung = 0,035 W/(m λ · 22 mm 20 mm ≤ > 22 mm 30 mm Wärmeleitfähigkeit λ...
Seite 61 Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) Inneneinheit und Erweiterungseinheit Abb. 42 Verbindungsleitungen zur rechten Speichereinheit: Verbindungsleitung zur linken Speichereinheit: Kaltwasserzulauf Ladespeicher Vorlauf Speicherladesystem Verbindungsleitungen von rechter Speichereinheit: Verbindungsleitung zwischen Innen- und Erweite- Rücklauf Speicherladesystem rungseinheit: Kaltwasserzulauf Heiz-/Kühlkreis Speichereinheiten Abb. 43 Verbindungsleitung zur Erweiterungseinheit: Verbindungsleitung zwischen den Speichereinhei- Kaltwasserzulauf Ladespeicher ten:...
Seite 62: Trinkwasser-Ausdehnungsgefäß Einbauen (Zubehör)
Montageablauf Innenaufgestellte Einzeleinheiten:… (Fortsetzung) Trinkwasser-Ausdehnungsgefäß einbauen (Zubehör) Abb. 44 2. Falls die Verbindung mit einem Dichtring nicht aus- reichend dicht ist, den Anschluss des Trinkwasser- Ausdehnungsgefäßes zusätzlich abdichten, z. B. mit Hanf oder Teflonband. Betrieb ohne Außeneinheit Die innenaufgestellten Einzeleinheiten können ohne Außeneinheit betrieben werden, z.
Seite 63: Elektrisch Anschließen
Montageablauf Elektrisch anschließen Elektrische Anschlüsse vorbereiten Leitungen Leitungslängen und Leitungsquerschnitte: Siehe fol- ■ gende Tabellen. ■ Für Zubehör: Leitungen mit jeweils benötigter Aderanzahl für externe Anschlüsse Leitungslängen in der Inneneinheit Anschlussleitungen Leitungslänge in Inneneinheit 230 V~, z. B. für Umwälzpumpen 2,0 m Hinweis Leitungen zum Elektronikmodul HPMU flexibel ausführen.
Seite 64: Innenaufgestellte Einzeleinheiten: Übersicht Der Elektrischen Anschlussbereiche
Montageablauf Elektrisch anschließen (Fortsetzung) Innenaufgestellte Einzeleinheiten: Übersicht der elektrischen Anschlussbereiche Abb. 45 Anschlussbereich 230 V~/400 V~ Elektronikmodul EHCU Anschlussbereich Kleinspannung Elektronikmodul HPMU Elektronikmodul SLP ADIO Bedieneinheit HMI Inneneinheit: Elektrische Leitungen zum Anschlussbereich verlegen Gefahr Beschädigte Leitungsisolierungen können zu gefährlichen Verletzungen durch elektrischen Strom und zu Geräteschäden führen.
Seite 65 Montageablauf Elektrisch anschließen (Fortsetzung) Gefahr Achtung Unsachgemäß ausgeführte Verdrahtungen kön- Frei verlegte Leitungen können durch Vibration nen zu gefährlichen Verletzungen durch elektri- beschädigt werden. schen Strom und zu Geräteschäden führen. Alle ins Gerät eingeführten Leitungen mit min- Das Verlagern von Drähten in den benachbarten destens 2 Kabelbindern sichern.
Seite 66 Montageablauf Elektrisch anschließen (Fortsetzung) < 42 V 230 V~ 400 V~ 230 V~ 400 V~ < 42 V Abb. 46 Leitung Außentemperatursensor Zur Sicherstellung der elektromagnetischen Ver- träglichkeit separat verlegen.
Seite 67: Hinweise Zu Den Anschlusswerten
Montageablauf Elektrisch anschließen (Fortsetzung) Hinweise zu den Anschlusswerten Die angegebene Leistung ist die empfohlene ■ Anschlussleistung. ■ Die Summe der Leistungen aller direkt an den Elek- tronikmodulen angeschlossenen Komponenten (z. B. Pumpen, Ventile, Meldeeinrichtungen, Schütze): Max. 1000 W Falls die Gesamtleistung < 1000 W ist, kann die Ein- zelleistung einer Komponente (z.
Seite 68 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen linke Komponente Erläuterung Klemmleiste 3 bis 5 Anschluss CAN-BUS-Kommunikati- Anschluss zur Einbindung in das interne CAN- 72.CAN L onsleitung Innen-/Außeneinheit BUS-System 72.GND Bei bauseitiger Verdrahtung: An Klemme ■ 72.CAN H 72.GND zusätzlich eine Schirmung anschlie- ßen.
Seite 69: Anschlussbereich 230 V~/400 V
Montageablauf Elektrisch anschließen (Fortsetzung) Anschlussbereich 230 V~/400 V~ 230 V~ 230 V~ 230 V~ 230 V~ Abb. 48...
Seite 70 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen linke Komponente/Funktion Erläuterung Klemmleiste 1 bis 8 143.1 Spannungsversorgung für konfigurier- Spannung: 230 V~ 143.3 bare Digital-Eingänge 143.5 143.7 143.2 4 Konfigurierbare Digital-Eingänge Erforderliche Parameter bei der Inbetriebnahme 143.4 143.2 Digital-Eingang 1 einstellen: Siehe Kapitel „Inbetriebnahme-Assis- 143.6 143.4 Digital-Eingang 2 tent“.
Seite 71 Montageablauf Elektrisch anschließen (Fortsetzung) Folgende Funktionen stehen über die 4 Digital-Eingänge zur Verfügung: Funktionen Schaltkontakte Erläuterung 143.2 143.4 143.6 143.8 EVU-Sperre Potenzialfreier Öffner erforderlich: — — — Geschlossen: Wärmepumpe in Betrieb ■ Geöffnet: Wärmepumpe außer Betrieb ■ Für den Heizwasser-Durchlauferhitzer können die ab- ■...
Seite 72: Elektronikmodul Hpmu
Montageablauf Elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.4 143.6 143.8 Extern Anfordern Externes Anfordern von Verdichter und Umwälzpumpen — — — 143.3 143.4 Potenzialfreier Kontakt (bauseits) Extern Sperren Externes Sperren von Kältekreis und Heizwasser- — — — Durchlauferhitzer 143.1 143.2 Potenzialfreier Kontakt (bauseits) Temperatur-...
Seite 73 Montageablauf Elektrisch anschließen (Fortsetzung) Abb. 49 Anschlussbereich Elektronikmodul HPMU L GND H L GND H N? L F1 T6,3 A Abb. 50 F1 Sicherung T 6,3 A H Alle Anschlüsse mit flexiblen Leitungen ausführen.
Seite 74: Mit Weiteren Viessmann Geräten Über Can-Bus Verbinden
Hinweis Die CAN-BUS-Kommunikationsleitung Innen-/ Außeneinheit darf nur an Klemmen 72 ange- schlossen werden. Mit weiteren Viessmann Geräten über CAN-BUS verbinden Die Wärmepumpe kann mit weiteren kompatiblen Hinweis Viessmann Geräten über den externen CAN-BUS ver- Bei der Inbetriebnahme aller CAN-BUS-Teilnehmer die bunden werden.
Seite 75 Montageablauf Elektrisch anschließen (Fortsetzung) Wärmepumpe ist erster oder letzter Teilnehmer Wärmepumpe ist mittlerer Teilnehmer Abb. 51 Abb. 52 Wärmepumpe als erster oder letzter CAN-BUS- Wärmepumpe als mittlerer CAN-BUS-Teilnehmer Teilnehmer In diesem Fall sind 2 Anschlüsse an der Wärme- In diesem Fall ist 1 Anschluss an der Wärme- pumpe erforderlich: pumpe erforderlich: 1 Anschluss im Anschlussbereich Kleinspannung...
Seite 76: Innenaufgestellte Einzeleinheiten: Volumenstromsensor Anschließen
Montageablauf Elektrisch anschließen (Fortsetzung) Innenaufgestellte Einzeleinheiten: Volumenstromsensor anschließen Abb. 53...
Seite 77: Innenaufgestellte Einzeleinheiten: Bedieneinheit Hmi Anschließen
Montageablauf Elektrisch anschließen (Fortsetzung) Innenaufgestellte Einzeleinheiten: Bedieneinheit HMI anschließen Abb. 54...
Seite 78: Schutzleiterverbindungen Herstellen
Montageablauf Elektrisch anschließen (Fortsetzung) 5. Das integrierte WLAN-Kommunikationsmodul unterstützt Inbetriebnahme, Wartung und Service über „ViGuide App“ sowie die Bedienung über die „ViCare App“. Die für den Verbindungsaufbau erforderlichen Zugangsinformationen werden in 3-facher Ausfüh- rung als Aufkleber auf der Vorderseite der Bedien- einheit ausgeliefert.
Seite 79: Außeneinheit: Elektrischer Anschlussbereich
Montageablauf Elektrisch anschließen (Fortsetzung) Außeneinheit: Elektrischer Anschlussbereich Abb. 56 Netzanschluss Anschluss CAN-BUS-Kommunikationsleitung Innen-/Außeneinheit Zugentlastung für Netzanschlussleitung CAN-BUS-Kommunikationsleitung Innen-/Außeneinheit anschließen (Zubehör) Achtung Unsachgemäß ausgeführte Elektroinstallationen können zu Geräteschäden führen. CAN-BUS-Kommunikationsleitung vor Beschä- digungen schützen.
Seite 80 Montageablauf Elektrisch anschließen (Fortsetzung) CAN H 3 4 5 CAN L CAN L CAN H Abb. 57 Für bauseitige Leitungen Folgendes beachten: Hinweis Leitungslänge: Nur Leitungen mit Schirmung verwenden: An beiden ■ Min. 3 m Seiten der Verbindungsleitung die Schirmung jeweils Max.
Seite 81: Netzanschluss
Montageablauf Netzanschluss Trennvorrichtungen für nicht geerdete Leiter In Rücksprache mit dem EVU können verschiedene ■ ■ In der Netzanschlussleitung ist eine Trennvorrich- Tarife zur Einspeisung der Laststromkreise einge- tung vorzusehen, die alle aktiven Leiter allpolig vom setzt werden. Netz trennt und der Überspannungskategorie III Technische Anschlussbestimmungen des EVU (3 mm) für volle Trennung entspricht.
Seite 82: Netzanschluss Inneneinheit
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Inneneinheit Anschlussbereich 230 V~/400 V~ 230 V~ 230 V~ 230 V~ 230 V~ Abb. 58...
Seite 83 Montageablauf Netzanschluss (Fortsetzung) Klemmen rechte Wärmepumpen- Heizwasser-Durchlauferhitzer Klemmleiste regelung Netzanschluss 230 V~ 400 V~ 230 V~ N2 N3 3x 1/N/PE 230 V/50 Hz 3/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz Brücken an Nicht entfernen! Entfernen! — Klemmen N1 bis Empfohlene 3 x 1,5 mm 5 x 2,5 mm...
Seite 84: Netzanschluss Außeneinheit
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Außeneinheit Verdichter 230 V~ Abb. 59 Anschlussbereich Außeneinheit: Siehe Kapitel „Außeneinheit: Elektrischer Anschlussbereich“. Netzanschluss 1/N/PE 230 V/50 Hz Zugentlastung für Netzanschlussleitung 1. Zugentlastung öffnen. ■ Empfohlene Netzanschlussleitung: H07RN-F 2. Netzanschlussleitung durch die Zugentlastung füh- Die Verwendung einer PVC-Leitung ist nicht zuläs- ren und anschließen.
Seite 85: Netzversorgung Mit Evu-Sperre: Ohne Bauseitige Lasttrennung
Montageablauf Netzanschluss (Fortsetzung) Hinweis Verdichter Wärmepumpe Technische Anschlussbedingungen des zuständigen Netzanschluss Wärmepumpenregelung Energieversorgungsunternehmens (EVU) beachten. Hochtarifzähler Vorsicherung Rundsteuer-Empfänger 143.6 Rundsteuer-Empfänger (Kontakt geöffnet: Sperre 143.5 aktiv), Einspeisung: TNC-System Niedertarifzähler Einspeisung: TNC-System Hauptschalter 5 (400 V~) (230 V~) ≈ Abb. 60 Darstellung ohne Sicherungen und ohne FI- Schutzschalter Anschlussbereich 230 V~/400 V~ (rechte Klemm- leiste)
Seite 86: Netzversorgung In Verbindung Mit Eigenstromnutzung
Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Verfügbare Anschluss-Schemen bei Eigenstromnut- zung durch das integrierte Energiemanagement und weiterführende Informationen: Siehe link.viessmann.com/energymanagement. Abb. 62 Wärmepumpe schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Nicht sorgfältig verschlossenes Gehäuse kann kann bei einem elektrischen Defekt zu gefährli- zu Kondenswasserschäden, Vibrationen und...
Seite 87 Montageablauf Wärmepumpe schließen (Fortsetzung) Abmessungen der Dekorblenden und Position der Bohrungen für die Seitenrahmen 2091 Abb. 63 Abmessungen der Dekorblenden und Position der Bohrungen für die Frontrahmen 2091 Abb. 64...
Seite 88 Montageablauf Wärmepumpe schließen (Fortsetzung) Dekorblenden montieren Abb. 65...
Seite 89 Montageablauf Wärmepumpe schließen (Fortsetzung) Die Dekorblenden für die Seitenrahmen werden ana- log zu den Dekorblenden für die Frontrahmen (Arbeits- schritt 4.) montiert. Verkleidung anbauen Seitenbleche montieren 45° 90° 90° Abb. 66...
Seite 90 Montageablauf Wärmepumpe schließen (Fortsetzung) Abb. 67...
Seite 91 Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderbleche montieren Schiene zum Ausrichten der Vorderbleche anbauen Abb. 68...
Seite 92 Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderbleche montieren Achtung Falls beim Einsetzen der Vorderbleche zu viel Damit die Vorderbleche bei späterer Demontage nicht Druck ausgeübt wird, können diese verbeulen. vertauscht werden, das jeweilige Vorderblech auf dem Vorderbleche vorsichtig und in Flucht zu den eingeklebten Aufkleber kennzeichnen: Sicherungshaken einsetzen.
Seite 93 Montageablauf Wärmepumpe schließen (Fortsetzung) Abb. 70...
Seite 94 Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderbleche ausrichten Abb. 71 Horizontal ausrichten Rechte Seite heben/senken, Neigung Linke Seite heben/senken, Neigung anpas- anpassen Vertikal ausrichten...
Seite 95: Außeneinheit Schließen
Montageablauf Wärmepumpe schließen (Fortsetzung) Außeneinheit schließen Abb. 72 Anzugsdrehmoment 5,0 +1,0 Nm...
Seite 96: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................97 • 2. Protokolle erstellen......................99 • 3. Kältemittelleitungen und Inneneinheit spülen..............99 •...
Seite 97: Wärmepumpe Öffnen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Inbetriebnahme direkt nach der Aufstellung kann kann zu gefährlichen Verletzungen durch elektri- zu Geräteschäden führen. schen Strom führen. Einige Bauteile auf Leiter- Zwischen Aufstellung und Inbetriebnahme des platten führen nach Ausschalten der Netzspan- Geräts müssen min.
Seite 98 Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen (Fortsetzung) Innenaufgestellte Einheiten öffnen Abb. 73 Außeneinheit öffnen Siehe Seite 32.
Seite 99: Protokolle Erstellen
Erstinbetriebnahme, Inspektion, Wartung Protokolle erstellen Die bei der Erstinbetriebnahme ermittelten Messwerte in die Protokolle ab Seite 153 und in das Betriebs- handbuch (falls vorhanden) eintragen. Betriebshandbuch für Kälteanlagen, Klimaanlagen und Wärmepumpen: Siehe www.vibooks.de. Kältemittelleitungen und Inneneinheit spülen Die Außeneinheit ist mit Kältemittel R32 vorgefüllt. Achtung Die Inneneinheit ist werkseitig mit Stickstoff gefüllt, Austretendes Kältemittel führt zu Umweltschä-...
Seite 100 Erstinbetriebnahme, Inspektion, Wartung Kältemittelleitungen und Inneneinheit evakuieren (Fortsetzung) Inneneinheit mit Vakuummeter evakuieren Achtung Überdruck beschädigt das Vakuummeter. Vakuummeter nicht mit Druck beaufschlagen. 1. Alle Ventile an der Manometerbatterie schließen. 2. Anschlüsse gemäß voriger Abbildung ausführen. Hinweis ■ Absperrventil muss geschlossen bleiben. ■...
Seite 101: Kältemittelleitungen Und Inneneinheit Füllen
Erstinbetriebnahme, Inspektion, Wartung Kältemittelleitungen und Inneneinheit füllen Hinweis Leitungslängen über 10 m ■ Die Außeneinheit ist werkseitig mit Kältemittel R32 vorgefüllt. 1. Verbindungsschlauch zwischen Manometerbatterie ■ Bei Leitungslängen von 5 bis 10 m ist kein zusätzli- und Kältemittelflasche anschließen. ches Füllen erforderlich. Verbindungsschlauch und Manometerbatterie eva- Leitungslängen für Kältemittelleitungen siehe kuieren.
Seite 102: Anlage In Betrieb Nehmen
Geräteschäden. schlossen. ■ Vor dem Einschalten der Wärmepumpe müs- ■ Falls die Wärmepumpe mit weiteren Viessmann sen die Inneneinheit und die Kältemittelleitun- Geräten in ein externes CAN-BUS-System einge- gen mit der angegebenen Menge an Kältemit- bunden ist: tel gefüllt sein: Siehe Kapitel „Kältemittelleitun-...
Seite 103 Wärmepumpe in Betrieb genommen. Nachträgliche Inbetriebnahme eines CAN-BUS-Teil- nehmers Neues Viessmann Gerät in den CAN-BUS einbin- 1. Das Viessmann Gerät einschalten. Das Viessmann Gerät erkennt die bereits in Betrieb genommene Wärmepumpe. 2. Inbetriebnahme über den Access Point der Wär- Abb.
Seite 104 3. ViGuide App auf dem mobilen Endgerät starten. Den Anweisungen folgen. Mit mobilem Endgerät den QR-Code des Aufkle- bers scannen oder den Namen des Access Points "Viessmann-xxxx" und das Passwort ("WPA2") ein- Abb. 76 geben. Einen Aufkleber in das dafür vorgesehene Feld in ■...
Seite 105: Anlage Befüllen
6. Weitere Einstellungen für den Anlagenbetreiber: deaktivieren: Siehe „ViCare App“. An der Bedieneinheit HMI die Sensorschaltfläche 3 Sekunden lang gedrückt halten. erlischt. Die WLAN-Verbindung zum Viessmann Server bleibt aktiv. leuchtet dauerhaft weiß. Hinweis Der Access Point wird nach ca. 4 Stunden automa- tisch deaktiviert.
Seite 106 Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) Hinweis Empfehlung: Für die Befüllung einen Druckminderer im Zulauf installieren. Den Anlagen-Solldruck am Druck- minderer einstellen. Abb. 78 Füll- und Entleerungshahn: Wasserzulauf Füll- und Entleerungshahn: Wasserablauf Heizwasserfilter 5. Füll- und Entleerungshähne mit dem an der Ver- 6.
Seite 107: Anlagendruck Herstellen
Erstinbetriebnahme, Inspektion, Wartung Anlagendruck herstellen 1. Füll- und Entleerungshahn 4. Hinweis mit dem an der Ver- schlusskappe befestigten Schlüssel von unten Bei der Erstinbetriebnahme muss beim Anlage ent- schließen. lüften ggf. Wasser nachgefüllt werden. Schläuche erst danach von den Füll- und Entleerungshähnen 2.
Seite 108: Enthärtungskartusche Austauschen
Erstinbetriebnahme, Inspektion, Wartung Anlage entlüften (Fortsetzung) Bei starkem Abfall des Anlagendrucks den Anlagen- Hinweis druck wiederherstellen. Hierfür Ergänzungswasser Falls sich die Anlage schwer entlüften lässt, das Ventil nachfüllen: Siehe Kapitel „Verbraucherkreise befüllen“ am Schnellentlüfter (siehe Pos. in Abb. 95) prüfen. und „Anlagendruck herstellen“.
Seite 109: Heizwasserfilter Prüfen
Erstinbetriebnahme, Inspektion, Wartung Enthärtungskartusche austauschen (Fortsetzung) 2. Schlauch von beiden Belüftungshähnen zum Tro- 4. Beide Belüftungshähne schließen. Schlauch von ckensiphon legen. Belüftungshähne öffnen. Nach- beiden Belüftungshähnen entfernen. fülleinrichtung mit Enthärtungskartusche belüften bis diese drucklos ist. 5. Zählerstand des Wasserzählers und Datum des Austauschs protokollieren, z.
Seite 110 Erstinbetriebnahme, Inspektion, Wartung Heizwasserfilter prüfen (Fortsetzung) 90° Abb. 81 Kugelhahn Heizwasserfilter mit Magnet Deckel 5. Heizwasserfilter unter fließendem Wasser reinigen. 6. Heizwasserfilter in umgekehrter Reihenfolge wie- der einbauen. Anzugsdrehmoment für den Deckel: 10,0 0,5 Nm ±...
Seite 111: Ausdehnungsgefäße Und Anlagendruck Prüfen
Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäße und Anlagendruck prüfen Vordruck der Ausdehnungsgefäße jährlich prüfen. Prü- 3. Wasser nachfüllen, bis bei abgekühlter Anlage der fung bei kalter Anlage durchführen. Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,3 bis 0,5 bar (30 bis 50 kPa) höher ist als der Vor- 1.
Seite 112 Erstinbetriebnahme, Inspektion, Wartung Ladespeicher trinkwasserseitig füllen und… (Fortsetzung) 180° 90° Abb. 82 Absperrhahn offen Absperrhahn geschlossen 1. Alle Warmwasser-Zapfstellen im Haus öffnen. 4. Ventil am Entleerungs- und Absperrhahn Verbin- dung Speicherzylinder wieder öffnen. 2. Bauseitigen Trinkwasserzulauf öffnen. Falls keine Luft mehr aus der Warmwasser-Zapf- 5.
Seite 113: Ladespeicher Trinkwasserseitig Entleeren
Erstinbetriebnahme, Inspektion, Wartung Ladespeicher trinkwasserseitig entleeren Der Ladespeicher kann über die Speicherladepumpe entleert werden. Abb. 83 3-Wege-Hahn Warmwasser Entleerungs- und Absperrhahn Verbindung Spei- 3-Wege-Hahn Vorlauf Speicherladesystem cherzylinder Entleerungs- und Absperrhahn Verbindung Spei- 3-Wege-Hahn Rücklauf Speicherladesystem cherzylinder Absperrhähne Trinkwasser Sicherheitsgruppe 3-Wege-Hahn Verbindung Speicherzylinder Absperrhahn Kaltwasserzulauf 1.
Seite 114: Wartungsöffnungen Des Ladespeichers Öffnen
Erstinbetriebnahme, Inspektion, Wartung Ladespeicher reinigen (Fortsetzung) Abb. 84 Verbindungsleitung von Erweiterungseinheit: Verbindungsleitung zwischen den Speicherzylin- Kaltwasserzulauf Ladespeicher dern innerhalb der linken Speichereinheit: Verbindungsleitung zur Inneneinheit: Kaltwasserzulauf Rücklauf Speicherladesystem 3-Wege-Hahn Warmwasser Verbindungsleitungen von Inneneinheit: Rücklauf Zirkulation Vorlauf Speicherladesystem Kaltwasserzulauf Verbindungsleitung zwischen den Speicherzylin- Blindstopfen dern innerhalb der rechten Speichereinheit: 3-Wege-Hahn Vorlauf Ladesystem...
Seite 115: Trockensiphon Reinigen
Erstinbetriebnahme, Inspektion, Wartung Wartungsöffnungen des Ladespeichers öffnen (Fortsetzung) Abb. 85 Trockensiphon reinigen 1. Trockensiphon ausbauen: Siehe Kapitel „Innenein- 2. Trockensiphon mit klarem Wasser reinigen. heit und Erweiterungseinheit: Kondenswasserab- lauf anschließen“. 3. Trockensiphon einbauen.
Seite 116: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Alle heiz- und trinkwasserseitigen Anschlüsse auf Dichtheit prüfen Gefahr Achtung Durch austretendes Heiz- oder Trinkwasser Undichte hydraulische Verbindungen führen zu besteht die Gefahr eines Stromschlags. Geräteschäden. Bei Inbetriebnahme und nach Wartungsarbeiten ■ Dichtheit der internen und bauseitigen hydrau- Dichtheit aller wasserseitigen Anschlüsse prü- lischen Verbindungen prüfen.
Seite 117: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen
Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher (Verdampfer) der Außeneinheit reinigen Gefahr Reinigung mit Druckluft Das Berühren spannungsführender Bauteile und der Kontakt spannungsführender Bauteile mit 1. Gehäuse der Außeneinheit öffnen. Wasser kann zu gefährlichen Verletzungen durch elektrischen Strom führen. Gefahr Außeneinheit spannungsfrei schalten. Gegen Die scharfen Kanten des Wärmetauschers ■...
Seite 118 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf… (Fortsetzung) Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Handelsübliche Haushaltsreiniger und spezielle lien (z. B. Benzin, Lösungs- und Reinigungsmit- Reiniger können die Kondenswasserwanne tel, Farben oder Papier) können Verpuffungen beschädigen. und Brände auslösen. ■ Nur mit klarem Wasser reinigen.
Seite 119: Elektrische Anschlüsse Der Inneneinheit Auf Festen Sitz Prüfen
Erstinbetriebnahme, Inspektion, Wartung Elektrische Anschlüsse der Inneneinheit auf festen Sitz prüfen Elektrische Anschlüsse der Außeneinheit auf festen Sitz prüfen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung.
Seite 120: Außeneinheit Schließen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe schließen (Fortsetzung) Achtung Nach Ende der Arbeiten Wärmepumpe schließen. Undichte hydraulische Verbindungen führen zu Geräteschäden. ■ Dichtheit der internen und bauseitigen hydrau- lischen Verbindungen prüfen. Bei Undichtheit Gerät sofort ausschalten. ■ Heizwasser ablassen. Sitz der Dichtringe prü- fen.
Seite 121: Einweisung Des Anlagenbetreibers
Erstinbetriebnahme, Inspektion, Wartung Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage Außerdem hat der Ersteller der Anlage auf erforderli- die Bedienungsanleitung zu übergeben und ihn in die che Wartungsarbeiten hinzuweisen. Bedienung einzuweisen. Dazu gehören auch alle als Zubehör eingebauten Komponenten, wie z.
Seite 122: Störungsbehebung
Störungsbehebung Meldungsanzeige an der Bedieneinheit Falls an der Anlage Meldungen vorliegen, leuchtet/ ■ blinkt an der Bedieneinheit HMI das Symbol Meldungen bei externen CAN-BUS-Teilnehmern, z. B. vom Lüftungsgerät Vitoair FSI, werden eben- falls berücksichtigt. Falls eine Sammelstörmeldeeinrichtung angeschlos- ■ sen ist, wird diese Einrichtung eingeschaltet. Bedeutung Blinkt rot.
Seite 123: Maßnahmen Zur Störungsbehebung
Keine Reparaturen am Inverter vornehmen. Im ■ ■ Falle eines Defekts Inverter austauschen. Dokument-Nr.: 6200043 ■ Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. Abb. 89 Hinweis Die möglichen Störungen sind abhängig von der Anla- genausstattung. Daher können nicht alle Störungsmel- dungen bei jeder Anlage auftreten.
Seite 124: Instandhaltung Einzelein
Instandhaltung Einzeleinheiten Übersicht elektrische Anschlussbereiche Siehe ab Seite 64. Bedieneinheit und Elektronikmodule ausbauen Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.
Seite 125: Elektronikmodul Hpmu Ausbauen
Instandhaltung Einzeleinheiten Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Verbindungsleitung Bedieneinheit HMI austau- schen Achtung Falsche Verlegung der Verbindungsleitung kann zu Beschädigungen durch Wärmeeinwirkung und Beeinflussung der EMV-Eigenschaften füh- ren. Lage und Fixierung der Verbindungsleitung (Befestigungspunkt des Kabelbinders) gemäß Kapitel „Innenaufgestellte Einzeleinheiten: Bedieneinheit HMI anschließen“...
Seite 126: Elektronikmodul Ehcu Ausbauen
Instandhaltung Einzeleinheiten Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Nach Austausch des Elektronikmoduls HPMU Inbe- triebnahme erneut durchführen: Siehe Kapitel „Inbe- triebnahme“. Elektronikmodul EHCU ausbauen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung.
Seite 127: Elektronikmodul Slp Adio Ausbauen
Instandhaltung Einzeleinheiten Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Elektronikmodul SLP ADIO ausbauen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Elektrische Anschlussbereiche nicht berüh- ■...
Seite 128: Übersicht Interne Komponenten
Instandhaltung Einzeleinheiten Übersicht interne Komponenten Ladespeicher Abb. 94 Verbindungsleitung von Erweiterungseinheit: Speichertemperatursensor „DHW 2“ bei Einbau in Kaltwasserzulauf Ladespeicher rechter Speichereinheit Verbindungsleitung zur Inneneinheit: Absperrventil Verbindung Speicherzylinder Rücklauf Speicherladesystem 3-Wege-Hahn Rücklauf Speicherladesystem Verbindungsleitungen von Inneneinheit: Entleerungshahn Verbindung Speicherzylinder Vorlauf Speicherladesystem 3-Wege-Hahn Verbindung Speicherzylinder Verbindungsleitung zwischen den Speicherzylin- Zirkulationspumpe (Zubehör)
Seite 129: Inneneinheit Und Erweiterungseinheit
Instandhaltung Einzeleinheiten Übersicht interne Komponenten (Fortsetzung) Inneneinheit und Erweiterungseinheit Abb. 95 Verbindungsleitung von Erweiterungseinheit: Verbindungsleitung zwischen Innen- und Erweite- Kaltwasserzulauf Ladespeicher rungseinheit: Verbindungsleitung zur Inneneinheit: Kaltwasserzulauf Heiz-/Kühlkreis Rücklauf Speicherladesystem Ausdehnungsgefäß Heiz-/Kühlkreis Verbindungsleitungen von Inneneinheit: Nachfülleinrichtung mit Enthärtungskartusche Vorlauf Speicherladesystem Wasserzähler Sicherheitsgruppe mit Manometer Volumenstromsensor Trinkwasser...
Seite 130: Inneneinheit Sekundärseitig Entleeren
Instandhaltung Einzeleinheiten Übersicht interne Komponenten (Fortsetzung) Trinkwasser-Ausdehnungsgefäß Temperatursensor vor Heizwasser-Durchlauferhit- Absperrhahn Trinkwasser-Ausdehnungsgefäß zer („Temp 1“) Trockensiphon Heizkreispumpe Kaltwasserzulauf Heizwasser-Durchlauferhitzer Volumenstromsensor Heizwasser Füll- und Entleerungshahn: Wasserzulauf Füll- und Entleerungshahn: Wasserablauf Temperatursensor Sicherheitstemperaturbegren- Flüssiggastemperatursensor („Temp 2“) zer (STB) Speicherladepumpe 4/3-Wege-Ventil Sicherheitstemperaturbegrenzer (STB) Heizwas- Heizwasserfilter ser-Durchlauferhitzer Rücklauftemperatursensor Speicherladesystem...
Seite 131 Instandhaltung Einzeleinheiten Inneneinheit sekundärseitig entleeren (Fortsetzung) Abb. 96 Füll- und Entleerungshahn 4/3-Wege-Ventil 2. Schlauch vom Füll- und Entleerungshahn mit dem 5. 4/3-Wege-Ventil nacheinander auf , und Trockensiphon in der Erweiterungseinheit verbin- stellen, bis kein Wasser mehr austritt. den.
Seite 132: Hydraulische Komponenten Und Epp-Dämmteile Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile ausbauen 1. Für den Austausch von hydraulischen Komponen- Achtung ten und EPP-Dämmteilen ggf. zuerst elektrische Undichte hydraulische Verbindungen führen zu Komponenten umklappen oder ausbauen: Siehe Geräteschäden. Kapitel „Bedieneinheit und Elektronikmodule aus- ■ Für den Zusammenbau unbedingt neue Dich- bauen“.
Seite 133: Heizwasserfilter Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Heizwasserfilter ausbauen Abb. 97 Anzugsdrehmoment für den Deckel: 10,0 0,5 Nm ±...
Seite 134: Ausdehnungsgefäß Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Ausdehnungsgefäß ausbauen 12 ±1 Nm Abb. 98...
Seite 135: Heizwasser-Durchlauferhitzer Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Heizwasser-Durchlauferhitzer ausbauen Abb. 99...
Seite 136: Sensoren Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Sensoren ausbauen Volumenstromsensor ausbauen Abb. 100...
Seite 137 Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Temperatursensoren Sekundärkreis ausbauen Abb. 101...
Seite 138 Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Drucksensor ausbauen Abb. 102...
Seite 139: Umwälzpumpenkopf Ausbauen
Instandhaltung Einzeleinheiten Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Umwälzpumpenkopf ausbauen Abb. 103 Einbau in umgekehrter Reihenfolge mit folgenden Anzugsdrehmomenten: ■ Anzugsdrehmoment für die Überwurfmuttern der Umwälzpumpe: 2 Nm ± Anzugsdrehmoment für die Schrauben am Pumpen- ■ kopf: 1 Nm ±...
Seite 140: Statusanzeige Interne Umwälzpumpen
Instandhaltung Einzeleinheiten Statusanzeige interne Umwälzpumpen Bedeutung blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei Anforderung. Umwälzpumpe läuft dauerhaft mit leuchtet ■ grün. max. Leistung, z. B. bei Unterbre- chung des PWM-Signals. Keine Störungsmeldung ■ Störung mit Störungsmeldung leuchtet rot. ■ Beim spannungsfrei schalten der ■...
Seite 141: Viessmann Ntc 10 K Ω (Blaue Kennzeichnung)
Instandhaltung Einzeleinheiten Temperatursensoren prüfen (Fortsetzung) Viessmann NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
Seite 142: Drucksensoren Prüfen
Instandhaltung Einzeleinheiten Drucksensoren prüfen 0,45 Druck Abb. 105 Sicherung prüfen ■ Die Sicherung F1 befindet sich im Elektronikmodul 1. Netzspannung ausschalten. HPMU: Siehe Seite 72. Die Sicherung F2 befindet sich im Anschlussbereich 2. Elektronikmodul HPMU öffnen. ■ 230 V~/400 V~, rechte Klemmleiste, Klemmen für Netzanschluss Wärmepumpenregelung: Siehe 3.
Seite 143: Instandhaltung Außenein
Instandhaltung Außeneinheit Übersicht elektrische Komponenten Anschluss CAN-BUS-Kommunikationsleitung Innen-/Außeneinheit Sicherung T 1,0 A H (nur bei Typen ...-AF) Kommunikationsboard CAN-BUS Kältekreisregler, Inverter Choke Motor 4-Wege-Umschaltventil Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung.
Seite 144: Checkliste Für Arbeiten Zur Instandhaltung
Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung Für Anlagen mit brennbaren Kältemitteln ■ Jede Person, die an dem Kältekreis arbeitet, muss einen Befähigungsnachweis von einer industrieak- kreditierten Stelle vorweisen können. Dieser Befähi- gungsnachweis bestätigt die Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Indust- rie bekannten Verfahrens.
Seite 145 & Ausgetauschte elektrische Komponenten müssen sich für die ■ Anwendung eignen und den Herstellerspezifikationen entspre- chen. Defekte Bauteile nur durch Viessmann Originalteile erset- zen. Den Austausch von Bauteilen nach Vorgaben von Viessmann ■ durchführen. Ggf. den Technischen Dienst von Viessmann hin- zuziehen.
Seite 146 Nur für brennbare Atmosphären geeignete Bauteile dürfen in ■ der Umgebung brennbarer Atmosphären unter Spannung ge- setzt werden. Nur Viessmann Originalteile oder von Viessmann freigegebene ■ Bauteile verwenden. Andere Bauteile können im Fall eines Lecks zur Entzündung von Kältemittel führen.
Seite 147 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Lecksuche Folgenden Lecksuchverfahren sind geeignet für Anlagen mit brennbarem Kältemittel: Lecksuche mit elektronischen Kältemitteldetektoren: Elektronische Kältemitteldetektoren haben ggf. nicht die erfor- ■ derliche Empfindlichkeit oder müssen auf den jeweiligen Bereich kalibriert werden.
Seite 148: Übersicht Interne Komponenten
Instandhaltung Außeneinheit Übersicht interne Komponenten Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Bei Arbeiten an der Außeneinheit Anlage ■ spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter.
Seite 149 Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Abb. 107 Ventilator Kältemitteleintrittstemperatursensor Verdampfer Lufteintrittstemperatursensor OAT Verdampfer Serviceventil Heißgasleitung Verdampfertemperatursensor OMT Serviceventil Flüssigkeitsleitung Temperatursensor Inverterkühlung HST Absperrventil Schraderventil Niederdruckseite Kältemittelsammler Elektronisches Expansionsventil 4-Wege-Umschaltventil Heißgastemperatursensor CTT Verdichter Sicherheitshochdruckschalter...
Seite 150: Fließschema Kältekreis
Instandhaltung Außeneinheit Fließschema Kältekreis Abb. 108 Außeneinheit Filter Kältemittelsammler A Elektronisches Expansionsventil Kältemittelsammler B Serviceventil Heißgasleitung Verdichter Serviceventil Flüssigkeitsleitung Inverter Heißgasleitung Heißgastemperatursensor CTT Flüssigkeitsleitung Ölabscheider Inneneinheit Sicherheitshochdruckschalter Hochdrucksensor ICT 4-Wege-Umschaltventil Verflüssiger Schraderventil Niederdruckseite Rücklauftemperatursensor Heiz-/Kühlkreis Lufteintrittstemperatursensor OAT Vorlauftemperatursensor Heiz-/Kühlkreis Verdampfer Flüssiggastemperatursensor IRT Verdampfertemperatursensor OMT Fließrichtung Heizbetrieb...
Seite 151: Ntc 10 K Ω (Ohne Kennzeichnung)
Instandhaltung Außeneinheit Temperatursensoren prüfen (Fortsetzung) Temperatursensor NTC 10 k Anschluss Ω Lufteintrittstemperatursensor OAT Position des Temperatursensors: Siehe Kapitel „In- ■ Heißgastemperatursensor CTT standhaltung Außeneinheit: Übersicht interne Kompo- ■ Verdampfertemperatursensor OMT nenten“ ■ Kältemitteleintrittstemperatursensor Verdampfer OCT ■ Temperatursensor Inverterkühlung HST ■ NTC 10 k (ohne Kennzeichnung) Ω...
Seite 152 Instandhaltung Außeneinheit Sicherungen prüfen (Fortsetzung) Gefahr 3. Sicherung prüfen. Ggf. austauschen. Durch den Ausbau der Sicherungen ist der Laststromkreis nicht spannungsfrei. Das Gefahr Berühren spannungsführender Bauteile kann zu Falsche oder nicht ordnungsgemäß einge- gefährlichen Verletzungen durch elektrischen baute Sicherungen können zu erhöhter Strom führen.
Seite 153: Protokolle
Protokolle Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heizkreispumpe Typ der Umwälzpumpe Stufe der Umwälzpumpe Inbetriebnahme Primärkreis Temperatur Lufteintritt °C Temperatur Luftaustritt °C Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■ = 35 °C und Temperatur Lufteintritt 15 °C ≤...
Seite 154: Technische Daten
Technische Daten Technische Daten Typ AWBS-M-E-AC 221.E08 I Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung Elektr. Leistungsaufnahme 1,10 Leistungszahl (COP) bei Heizbetrieb 4,10 ε Leistungsregelung 1,8 bis 6,0 Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) Nenn-Wärmeleistung Drehzahl Ventilator 1/min Luftvolumenstrom 3106...
Seite 155 Technische Daten Technische Daten (Fortsetzung) Elektrische Werte Inneneinheit Wärmepumpenregelung/Elektronik Nennspannung 1/N/PE 230 V/50 Hz ■ Absicherung Netzanschluss 1 x B16A ■ Absicherung intern T 6,3 A H/250 V ■ Heizwasser-Durchlauferhitzer Nennspannung 3/N/PE 400 V/50 Hz ■ Heizleistung ■ Absicherung Netzanschluss 3 x B16A ■...
Seite 156 Technische Daten Technische Daten (Fortsetzung) Integrierter Ladespeicher Inhalt Max. Zapfvolumen bei Zapftemperatur 40 °C, Bevorratungstemperatur 53 °C und Zapfrate 10 l/min Max. zulässige Trinkwassertemperatur °C Max. Trinkwasserdruck Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1080 Gesamthöhe Abmessungen Inneneinheit, Erweiterungseinheit, Ladespeicher Mit Vorder-/Seitenblechen, Vitopearlwhite Gesamtbreite Bei Reihenaufstellung 2406...
Seite 157 Technische Daten Technische Daten (Fortsetzung) Anschlüsse Kältemittelleitungen Flüssigkeitsleitung Rohr ■ Anschluss UNF ⁷⁄₁₆ ■ ¼ Heißgasleitung Rohr ■ Anschluss ⅞ ■ ⅝ Leitungslänge Flüssigkeitsleitung, Heißgasleitung Min. ■ Max. ■ Maximaler Höhenunterschied zwischen Innen- und Außeneinheit Schall-Leistung bei Nenn-Wärmeleistung (Messung in Anlehnung an EN 12102/EN ISO 9614-2) Bewerteter Schall-Leistungs-Summenpegel bei A7/W55 Inneneinheit: ErP dB(A)
Seite 158: Anhang
Komponenten für Photovoltaik vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann Preisliste in Rechnung gestellt. Ort/Datum Unterschrift Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den...
Seite 159: Verdichter Und Verdichteröl Entsorgen
Anhang Endgültige Außerbetriebnahme und Entsorgung (Fortsetzung) Komplettgeräte und Verdichter nur über qualifizierte Zwischenlagerung: Entsorgungsfachbetriebe entsorgen. ■ Zwischenlagern nur über Erdgleiche mit natürlicher Lüftungsöffnung ins Freie Folgende Verordnungen beachten: ■ Während der Zwischenlagerung für ausreichende ■ Verordnung über fluorierte Treibhausgase Luftzufuhr sorgen. 517/2014/EU Falls die zur Entsorgung abgebauten Außeneinhei- ■...
Seite 160: Einzelteilbestellung Einzelteilbestellung Von Zubehören
Einzelteilbestellung Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell-Nr. angeben.
Seite 161: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht.
Seite 162: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Symbole Außeneinheit 4/3-Wege-Ventil............130 – Abmessungen............156 – Absperrventil............100 – Auf Fundament montieren........30 Abgedichtete Gehäuse..........146 – Bodenmontage mit Konsole........29 Ablauf Kondenswasser..........31 – Bodenmontage mit Konsole mit Keller....30 Ablaufschlauch montieren..........58 – Bodenmontage mit Konsole ohne Keller (Boden- Abmessungen platte)..............
Seite 163 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Drucksensoren prüfen..........142 Durchdringungswinkel..........34 Fehlermeldungen Dynamische IP-Adressierung........34 – Anzeige..............122 – Aufrufen..............122 – Quittieren...............123 Eigenschaften Kältemittel.........101 Fehlerstrom-Schutzeinrichtung........81 Eigenstromnutzung..........81, 86 Fertigfußboden............36 Einschaltreihenfolge Gerät........103 Feuchteanbauschalter..........60, 68 Einspeisung..............81 Feuerlöscher............144 Einweisung des Anlagenbetreibers......121 Filter................. 150 Einzeleinheit FI-Schutzschalter............85 – An die Wand montieren...........33 Flachdachmontage.............22 –...
Seite 164 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Inneneinheit Kühldecke..............60 – Abmessungen............156 Küstennahe Aufstellung..........23 – Elektrische Werte..........155 – Interne Komponenten..........128 – Kältemittelleitungen..........54 Ladespeicher............156 – Leitungslängen............63 Ladespeicher füllen..........112 – Netzanschluss............82 Ladespeicher reinigen..........113 Inneneinheit spülen............ 99 Laststromkreise............81 Inspektion............97, 119 Lecksuche..............147 Installationsebene............
Seite 165 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Schwingungsentkopplung........24, 52 Netzanschluss Sekundärkreis – Allgemeine Hinweise..........81 – Anschließen............56 – Außeneinheit............84 – Entleeren...............130 – Heizwasser-Durchlauferhitzer......... 82 Sensoren..........128, 140, 148, 150 – Verdichter..............84 Servicearbeiten............144 – Wärmepumpenregelung........82, 85 Serviceventil Netzanschlussleitung..........63 – Außeneinheit............101 –...
Seite 166 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Vorlauf Speicher-Wassererwärmer/Heizwasser..56 Übersicht Vorlauftemperatursensor Heiz-/Kühlkreis..140, 150 – Elektrische Anschlussbereiche....... 64 – Elektrische Anschlüsse......... 124, 143 – Hähne............128, 148 Wanddurchführung.............52 – Interne Komponenten........128, 148 Wandmontage............31, 47 – Pumpen............128, 148 – Außeneinheit............31 – Sensoren............128, 148 – Konsolen-Set............31 Umgebungstemperaturen..........
Seite 168 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

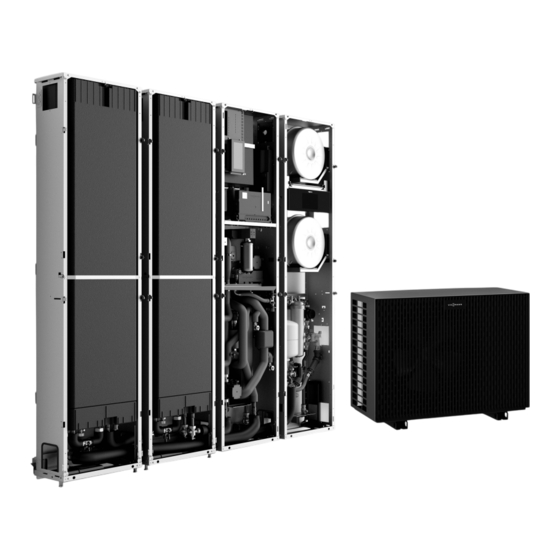

Viessmann VITOCAL 222-SI AWBS-M-E-AC 221.E08 I Montage- Und Serviceanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Viessmann VITOCAL 222-SI AWBS-M-E-AC 221.E08 I

Inhaltszusammenfassung für Viessmann VITOCAL 222-SI AWBS-M-E-AC 221.E08 I

Inhaltsverzeichnis
