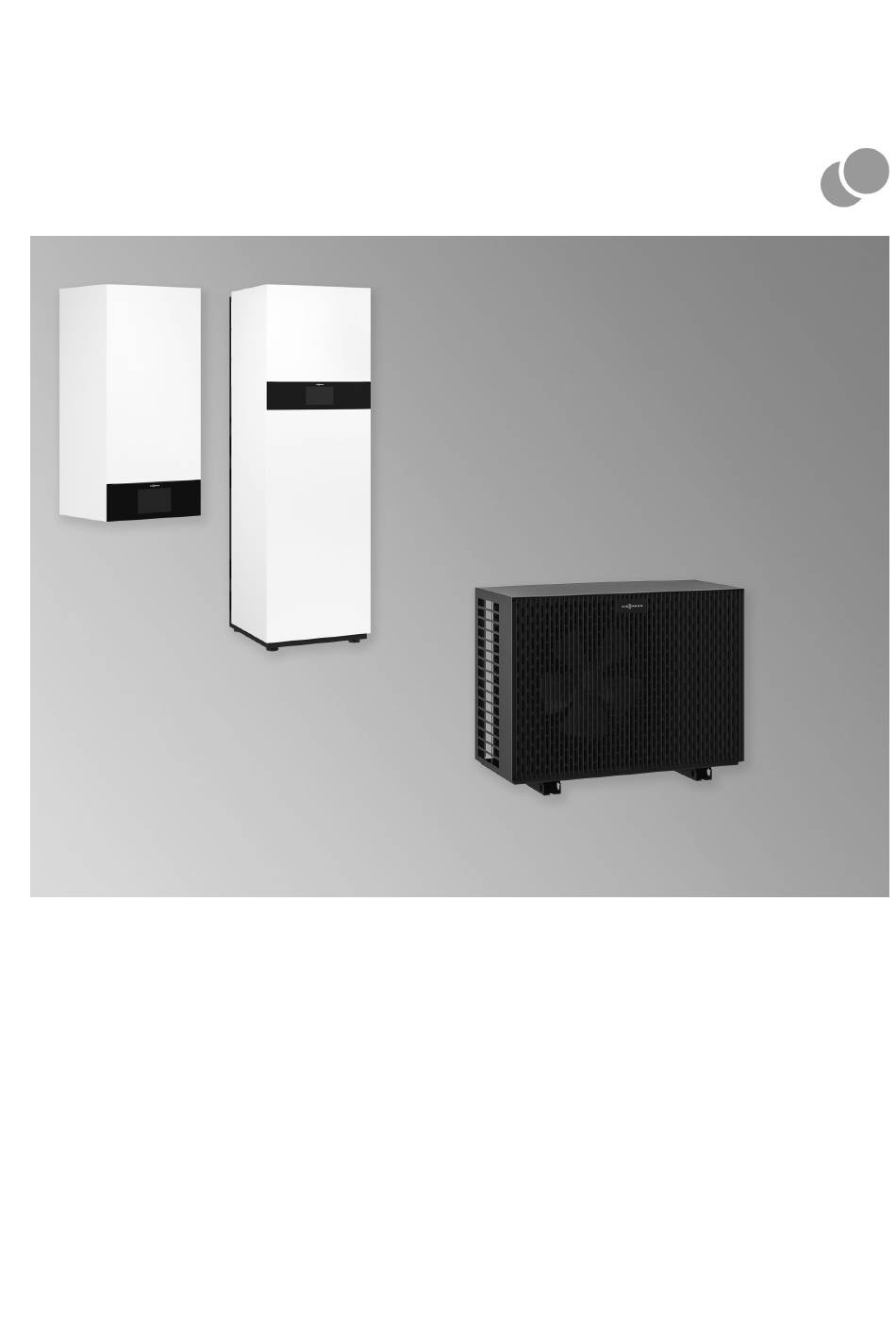

Planungsanleitung
VITOCAL 200-S
Typ AWB-M-E-AC/AWB-M-E-AC-AF 201.E
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Split-
bauweise mit Außen- und Inneneinheit
Für Raumbeheizung, Raumkühlung und Trinkwassererwär-
■
mung in Heizungsanlagen
Inneneinheit mit Regelung, Heizwasser-Durchlauferhitzer,
■
integriertem Pufferspeicher, Ausdehnungsgefäß, Sicher-
heitsgruppe und integriertem Heiz-/Kühlkreis
Typ AWB-M-E-AC/AWB-M-E-AC-AF 201.E 2C
Ausstattung wie vorher, zusätzlich mit zweitem integrierten
Heiz-/Kühlkreis
6175108 DE
4/2022
Luft/Wasser-Wärmepumpen mit Innen- und Außeneinheit
VITOCAL 222-S
Typ AWBT-M-E-AC/AWBT-M-E-AC-AF 221.E
Luft/Wasser-Wärmepumpen-Kompaktgerät mit elektrischem
Antrieb in Splitbauweise mit Außen- und Inneneinheit
Für Raumbeheizung, Raumkühlung und Trinkwassererwär-
■
mung in Heizungsanlagen
Inneneinheit mit Regelung, integriertem Speicher-Wasser-
■
erwärmer 190 l, Heizwasser-Durchlauferhitzer, integriertem
Pufferspeicher, Ausdehnungsgefäß, Sicherheitsgruppe
Typ AWBT-M-E-AC/AWBT-M-E-AC-AF 221.E 2C
Ausstattung wie vorher, zusätzlich mit zweitem integrierten
Heiz-/Kühlkreis
VITOCAL
Split-Ausführung, 2,6 bis 10,4 kW

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 200-S AWB-M-E-AC 201.E

Inhaltszusammenfassung für Viessmann VITOCAL 200-S AWB-M-E-AC 201.E
