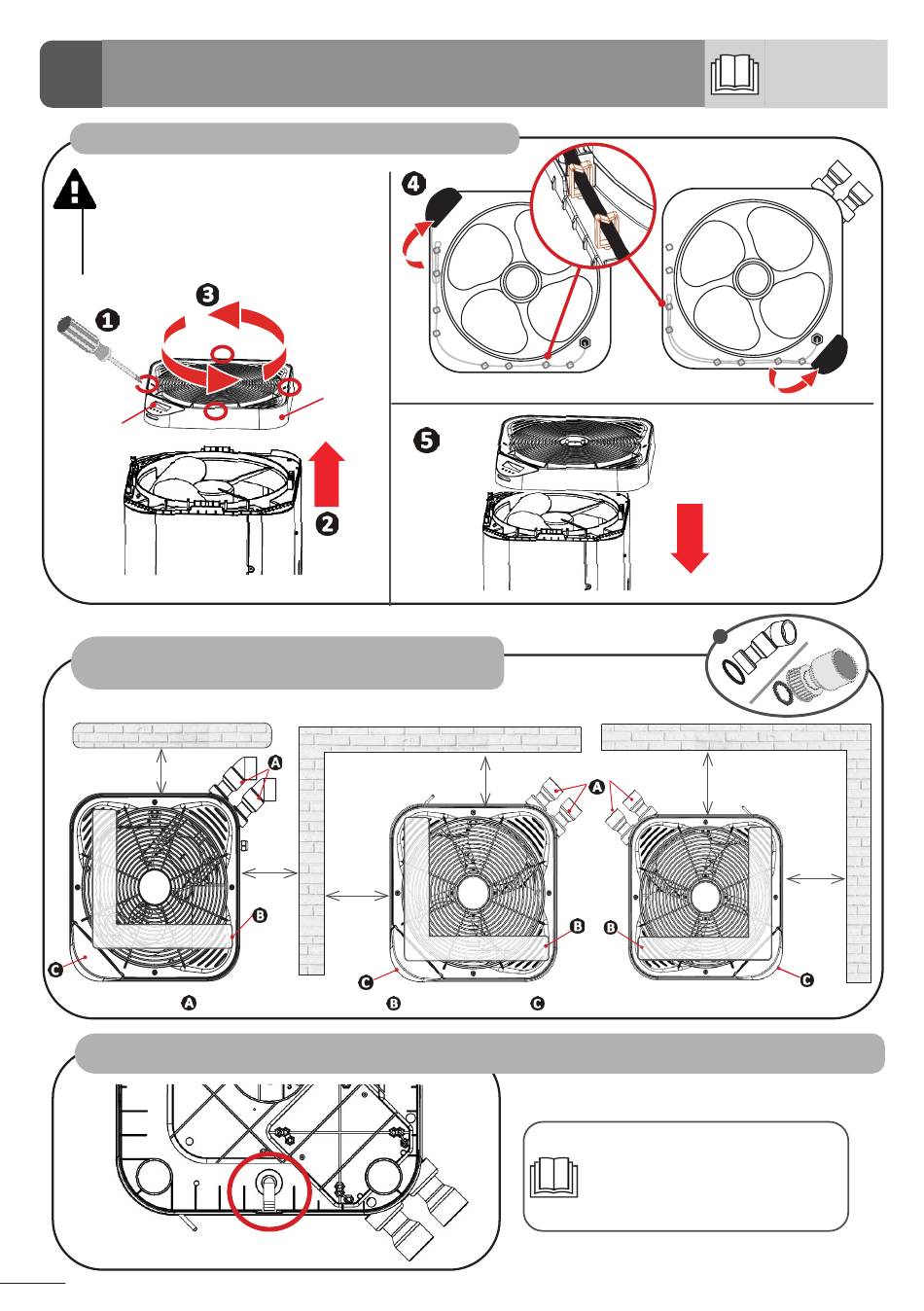

Het apparaat installeren

Draai de bovenkant en gebruikersinterface indien nodig
LET OP: Het schermbord (onder het
scherm) is met een kabel aangesloten op het
bedieningsbord in de eenheid. Behandel het
bovenste deksel voorzichtig om deze kabel
niet te beschadigen.
x 4
Gebruikersin-
terface
Kies de locatie en de hydraulische aansluitingen die het
best passen bij de installatieconfiguratie
Muur
15 cm
Hydraulische aansluitingen
Evacueer het condensaat Bevestig een Ø18 leiding om aan de gegroefde elleboog onder de sokkel van het
apparaat te monteren.
70
Bovenste
deksel
Muur
50 cm
50 cm
Verdamper
50 cm
Gebruikersinterface
Raadpleeg de online handleiding
voor meer informatie over
voorzorgsmaatregelen bij de installatie
en hydraulische aansluitingen.
❶ Installatie
Ø50
+
Muur
50 cm
50 cm
