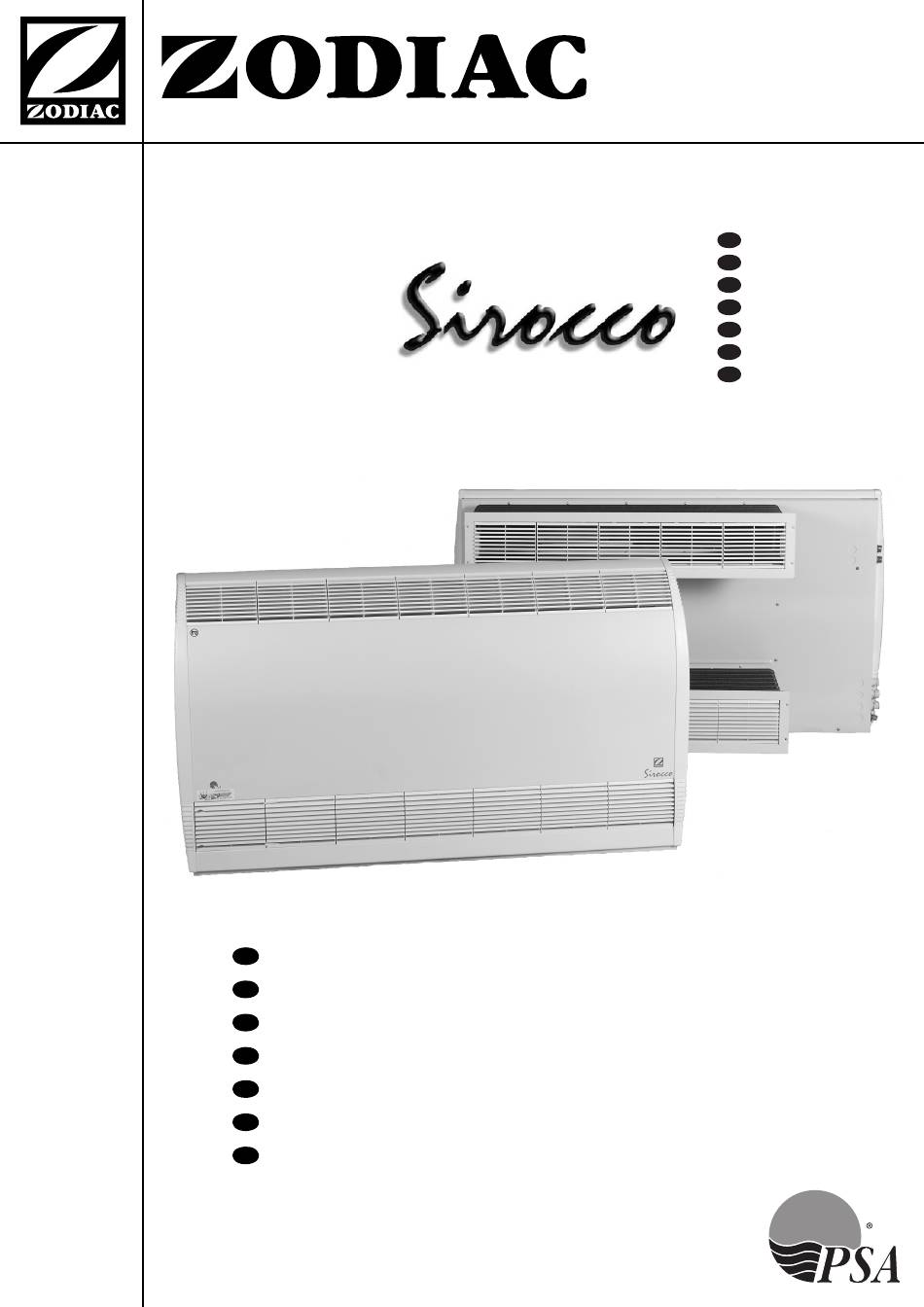

- Seite 1 en Triphasé in Three-phase Dreiphasig in Drie Fasen Trifásica Trifásica Trifase Déshumidificateur ......Complément 2 Notice d'installation et d'utilisation Ed 02/2008 Dehumidifier ........Addition 2 Instructions for installation and use Ed 02/2008 Entfeuchter ........Ergänzung 2 Montage und GebrauchsanleituneEd 02/2008 Ontvochtiger ........Aanvulling 2 Installatie en gebruikshanleiding van 02/2008 Deshumidificador ......
-
Seite 2: Raccordement Électrique
RACCORDEMENT SPECIFIQUE SUR SIROCCO 110 TRIPHASE 400V-3N-50 HZ 1. Accès au coffret électrique Retirer le capot de l’appareil : 1 vis de chaque coté Vis de réglage pour mettre l’appareil de niveau Dévisser ces 5 vis 2. Raccordement électrique • l'alimentation électrique de cet appareil de déshumidification doit provenir d'un dispositif de protection et de sectionnement (non fourni) en conformité... - Seite 3 3. Schéma électrique Sirocco110 triphasé 400V-3N-50 HZ (avec appoint électrique) Alimentation protégée 400V/3N/50+T IMPORTANT L'élimination ou le shunt de l'un des organes de sécurité ou de télécommande entraîne automatiquement la suppression de la GARANTIE. - Complément 2 Ed 02/2008...
-
Seite 4: Electric Connections
SPECIFIC CONNECTION TO SIROCCO 110 THREE-PHASE 400V-3N-50 HZ 1. Access to electric box Remove body: One screw on both sides Adjustable screws to put the dehumidifier of level Remove these 5 screws 2. Electric connections • the electrical supply of the dehumidifier must come from a protection and switching device (not supplied) complying with the standards and regulations in force in the country (in France : NF C 15100). - Seite 5 3. Electrical schema Sirocco 110 three-phase 400V-3N-50HZ (with electric back up) Power supply 400V/3N/50+T IMPORTANT! ELIMINATION OR SHUNTING OF ONE OF THE SAFETY OR REMOTE CONTROL ORGANS LEADS AUTOMATICALLY TO THE CANCELLATION OF THE GUARANTEE With an aim to improving its products, ZPCE reserves the right to modify the characteristics...
-
Seite 6: Zugängezum Klemmenkasten
SPEZIELLER ANSCHLUSS FUR SIROCCO 110 DREIPHASIG 400V-3N-50 HZ 1. Zugängezum Klemmenkasten Die Haube entfernen: 1 Schraube bei jeder Seite Niveauanpassungsschraube diese 5 schrauben lösen 2. Stromanschluss • die Stromversorgung des Entfeuchter muss von einer Schutz- und Trennvorrichtung (nicht mitgeliefert) gemäß den im Installationsland geltenden Normen und Vorschriften gelieferter werden (in Frankreich: NF C 15100). - Seite 7 3. Stromlaufplan Sirocco 110 dreiphasig 400V-3N-50Hz (mit Elektroheizung) Geschützte stromversorgung 400V/3N/50+T WICHTIG! Die Beseitigung eines der Sicherheits- bzw. Fernsteuerungsorgane oder das Kurzschließen dieser führt automatisch zum Wegfall der GARANTIE! Im Rahmen der technischen Weiterentwicklung behalten wir uns Änderungen, die der Produktentwicklung dienen vor.
-
Seite 8: Elektrische Aansluiting
SPECIFIEKE AANSLUITING OP DE SIROCCO 110 DRIEFASIG 400V-3N-50HZ 1. Toegang tot de schakelkast Verwijder de beschermkap van het apparaat: Aan weerszijden 1 schroef stelschroef om het apparaat van niveau te zetten Draai deze 5 schroeven los 2. Elektrische aansluiting • de elektrische voeding van het ontvochtiger dient afkomstig te zijn van een inrichting met... - Seite 9 3. Elektrisch schema van een Sirocco 110 driefasig 400V-3N-50HZ (met elektrische aanvulling) Beschermde voeding 400V/3N/50+T BELANGRIJK Het verwijderen of shunten van één van de veiligheidsvoorzieningen of de afstandsbediening leidt automatisch tot verval van de GARANTIE. In het kader van ons voortdurend streven naar verbetering, behouden wij ons het recht voor om onze producten zonder voorafgaand bericht te wijzigen.
-
Seite 10: Conexión Eléctrica
CONEXIÓN ESPECÍFICA PARA SIROCCO 110 TRIFÁSICO 400V-3N-50HZ 1. Acceso a la caja eléctrica Sacar la tapa del aparato: A cada lado, 1 tornillo tornillo de ajuste para poner el aparato de nivel Destornillar estos 5 tornillos 2. Conexión eléctrica • la alimentación eléctrica del deshumidificador debe hacerse a partir de un dispositivo de protección y seccionamiento (no suministrado), en conformidad con las normas y reglamentaciones vigentes del país (en Francia: NF C 15100),... - Seite 11 3. Esquema eléctrico de un Sirocco 110 trifásico 400V-3N-50Hz (con opción complemento eléctrico) Alimentación protegida 400V/3N/50+T IMPORTANTE La supresión o el shunt de uno de los órganos de seguridad o de telemando acarrea automáticamente la supresión de la GARANTÍA. Por deseo de mejora constante, podemos modificar nuestros productos sin previo aviso.
-
Seite 12: Ligação Eléctrica
10,3 A 5 x 2,5 mm² 5G2,5 4,5 kW • protecção eléctrica: disjuntor diferencial 30 mA (na primeira linha) Bloco terminal Sirocco 110 em corrente trifásica 400V-3N-50Hz: Alimentação (ver quadro acima) Ligação regulação (ver manual Sirocco monofásico) contacto “normalmente aberto”... - Seite 13 3. Esquema eléctrico de um Sirocco 110 trifásico 400V-3N-50HZ (com opção complemento eléctrico) Alimentação protegida 400V/3N/50+T IMPORTANTE A eliminação ou a derivação de qualquer um dos orgãos de segurança e do telecomando, resultam automaticamente na supressão da GARANTIA. Por motivos de melhoria constante, nossos produtos podem ser modificados sem aviso prévio.
-
Seite 14: Accesso Al Quadro Elettrico
COLLEGAMENTO SPECIFICO SU SIROCCO 110 TRIFASE 400V-3N-50HZ 1. Accesso al quadro elettrico =Togliere la carrozzeria dell’apparecchio : una vite per ogni lato vite di messa a punto per mettere l'apparecchio di livello Svitare queste 5 viti 2. Allacciamento elettrico • l'alimentazione elettrica del riscaldatore deve essere dotata di un dispositivo di protezione e di sezionamento (non fornito), in conformità... - Seite 15 3. Schema elettrico di un Sirocco 110 trifase 400V-3N-50HZ (con opzione apporto elettrico) Alimentazione protetta 400V/3N/50+T IMPORTANTE L'eliminazione o la sostituzione di uno dei dispositivi di sicurezza o di un comando implicano automaticamente la soppressione della GARANZIA. Per un miglioramento costante, i nostri prodotti possono essere modificati senza preavviso.
- Seite 16 Chauffage et déshumidification de piscines - Heating and dehumidification of pools ZPCE - Boulevard de la Romanerie BP 90023 - 49180 Saint Barthélemy d’Anjou Cedex - France Tél. +33 2 41 21 17 30 - Fax +33 2 41 21 12 26 - www.psa-zodiac.com...
