Quicksilver 875SD – System- und Komponentenübersicht und Betrieb
Betrieb
Beim Drehen des Steuerrads drückt die Pumpe am Steuerstand Hydraulikflüssigkeit durch Schläuche
zum und vom Steuerzylinder, der mit der Deichsel am Motor verbunden ist. Der Zylinder bewegt die
Pinne nach Backbord und Steuerbord, je nachdem, in welche Richtung das Steuerrad gedreht wird.

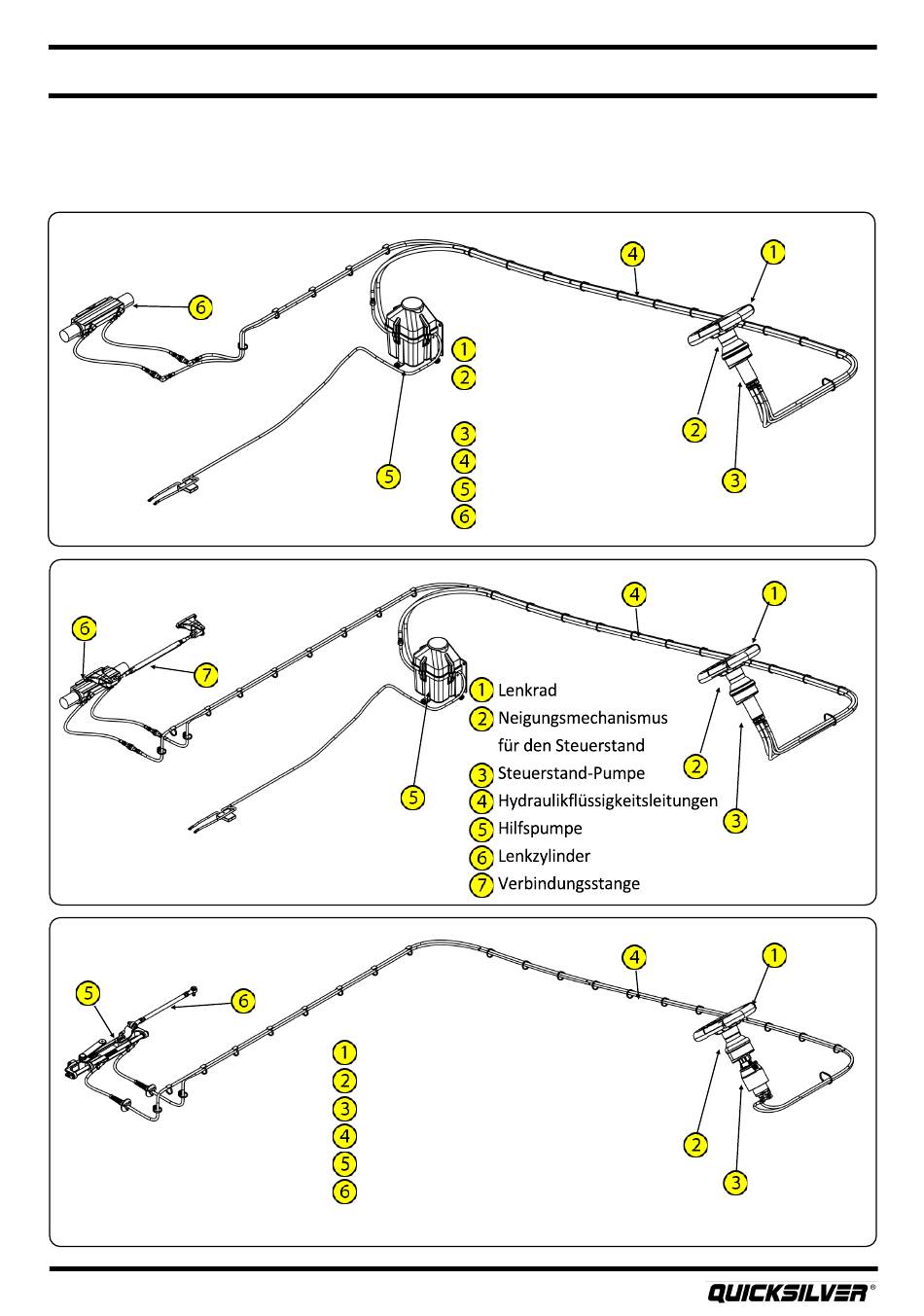

Einzelmotor mit Verado L6-Steuerung
Doppelmotor mit Verado L6-Steuerung
Doppelmotor L4/Nicht-Verado-Steuerung
Lenkrad
Neigungsmechanismus für
den Steuerstand
Steuerstand-Pumpe
Hydraulikflüssigkeitsleitungen
Hilfspumpe
Lenkzylinder
Lenkrad
Neigungsmechanismus für den Steuerstand
Steuerstand-Pumpe
Hydraulikflüssigkeitsleitungen
Lenkzylinder
Verbindungsstange
